Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 2125-2374mm, Klasse K3

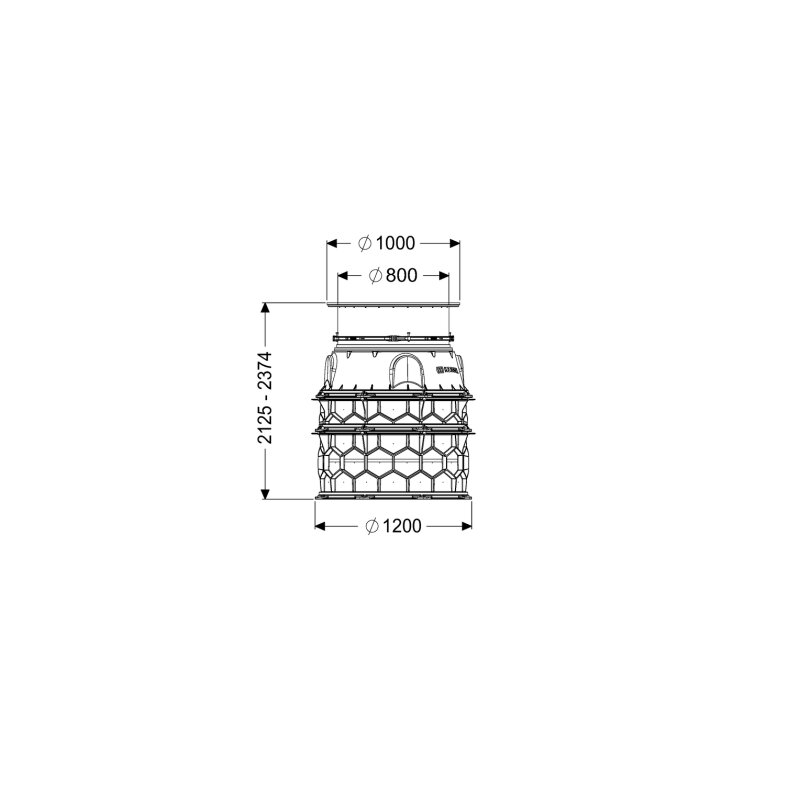

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 2125-2374mm, Klasse K3 Der Kessel Schachtmodul LW 1000 Bodenplatte ist ein vielseitiges und robustes System für den Einbau ins Erdreich. Mit einer Einbautiefe von 2125 bis 2374 mm und einer lichten Weite des Einstiegs von 800 mm bietet es eine flexible Lösung für die Nass- oder Trockenaufstellung. Die Belastungsklasse K3 und die tagwasserdichte Ausführung ermöglichen einen sicheren Einsatz in verschiedenen Umgebungen. Wie ist das Schachtmodul konstruiert und welche Materialien werden verwendet? Das Schachtmodul besteht aus einer Bodenplatte mit einem Außendurchmesser von 1200 mm und einem Innendurchmesser des Schachts von 800 mm. Es ist aus dauerhaft beständigem Polyethylen (PE-HD) gefertigt und in Schwarz gehalten. Die Konstruktion umfasst montierte Steighilfen, die nach DIN EN 13101 und BGR 177 gefertigt sind und werksseitig vormontiert geliefert werden. Zwischenstücke aus Kunststoff ermöglichen universale Anschlussmöglichkeiten. Die runde Abdeckplatte aus Edelstahl verfügt über eine rutschhemmende Oberfläche, ist verschraubt und entspricht der Belastungsklasse K3 gemäß EN 1253-1. Sie hat eine Breite und Länge von 960 mm bei einer Höhe von 19 mm. Das Modul besitzt die Zulassung Z-42.1-527. Welche Funktionen und Ausstattungsmerkmale bietet das Schachtmodul? Das Schachtmodul ist mit einem teleskopischen Aufsatzstück ausgestattet, das eine flexible Höhenverstellbarkeit ermöglicht. Es ist für die Nass- oder Trockenaufstellung geeignet und verfügt über alle erforderlichen Dichtungen und Verbindungskeile, um eine tagwasserdichte Abdichtung sicherzustellen. Die Zulaufmaximalgröße für Anbohrungen beträgt DN 150. Das modulare KESSEL-Baukastensystem erlaubt eine flexible Kombination von Zwischenstücken, Konus, Aufsatzstück und Abdeckung, um den individuellen Anforderungen vor Ort gerecht zu werden. Zudem ist das Modul mit einer Rückschlagklappe ausgestattet. Für welche Einbausituationen und Belastungen ist das Schachtmodul geeignet? Das Schachtmodul ist speziell für den Einbau ins Erdreich konzipiert und hält einer Belastung der Klasse K3 stand, was es für Verkehrsflächen mit mittlerer Belastung geeignet macht. Die Grundwasserbeständigkeit ab Unterkante Bodenteil beträgt 3000 mm, was den Einsatz auch in Bereichen mit hohem Grundwasserspiegel ermöglicht. Die tagwasserdichte Ausführung schützt vor eindringendem Wasser und sorgt für eine dauerhafte Funktionalität. Technische Daten Einbausituation: Einbau ins Erdreich Einbautiefe: 2125 - 2374 mm Lichte Weite Einstieg (LW): 800 mm Lichte Weite Behälter (LW): 1000 mm Außendurchmesser Grubenboden: 1200 mm Material: Polyethylen (PE-HD) Belastungsklasse: K3 (EN 1253-1) Dichtheit: tagwasserdicht Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Gewicht netto: 174,22 kg Das Kessel Schachtmodul LW 1000 Bodenplatte bietet eine flexible und robuste Lösung für den Einbau ins Erdreich. Mit seiner variablen Einbautiefe von 2125 bis 2374 mm und der belastbaren Abdeckung der Klasse K3 ist es eine zuverlässige Komponente für Technikschächte. Die Kombination aus hochwertigem PE-HD-Material, teleskopischer Höhenverstellbarkeit und tagwasserdichter Ausführung stellt eine dauerhafte Funktionalität sicher. Die lichten Weiten von 800 mm Einstieg und 1000 mm Behälter bieten ausreichend Raum für Installationen und Wartungsarbeiten. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740129 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
