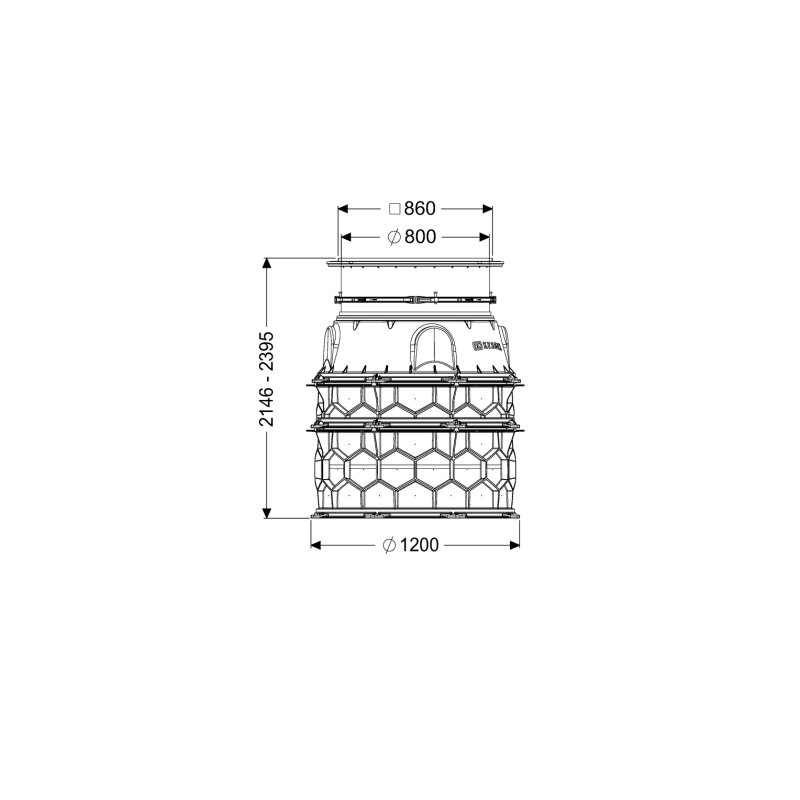

Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 2146-2395mm, Klasse A 15

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 2146-2395mm, Klasse A 15 Der Kessel Schachtmodul LW 1000 Bodenplatte ist eine robuste und flexible Lösung für den Einbau ins Erdreich. Mit einer Einbautiefe von 2146 bis 2395 mm und einer lichten Weite des Einstiegs von 800 mm ist dieses Modul der Belastungsklasse A 15 vielseitig einsetzbar. Es eignet sich für Nass- oder Trockenaufstellungen und bietet dank des modularen KESSEL-Baukastensystems flexible Kombinationsmöglichkeiten. Wie ist das Schachtmodul aufgebaut und welche Materialien werden verwendet? Das Schachtmodul besteht aus dauerhaft beständigem Polyethylen (PE-HD) in schwarzer Farbe. Es ist mit werksseitig vormontierten Steighilfen nach DIN EN 13101 und BGR 177 ausgestattet. Alle erforderlichen Dichtungen und Verbindungskeile sind enthalten. Ein Konus mit einem teleskopischen Aufsatzstück ermöglicht eine flexible Höhenverstellbarkeit. Die Zwischenstücke bieten universale Anschlussmöglichkeiten. Zudem verfügt das Modul über eine Rückschlagklappe . Welche Eigenschaften bietet die Abdeckung? Die Abdeckung des Schachtmoduls ist eine eckige Abdeckplatte aus Edelstahl . Sie zeichnet sich durch eine rutschhemmende Oberfläche und eine verschraubte Verriegelung aus, was für zusätzliche Sicherheit sorgt. Die Abdeckung ist tagwasserdicht und entspricht der Belastungsklasse A 15 (EN 124) . Ihre Abmessungen betragen 950 mm in Länge und Breite bei einer Höhe von 44 mm . Welche Maße und Normen sind für das Schachtmodul relevant? Das Modul hat eine Länge und Breite von jeweils 1200 mm . Der Außendurchmesser des Grubenbodens beträgt 1200 mm , während die lichte Weite des Behälters 1000 mm und die lichte Weite des Einstiegs 800 mm betragen. Das Nettogewicht des Moduls liegt bei 185,31 kg . Eine Grundwasserbeständigkeit ist ab einer Unterkante des Bodenteils von 3000 mm gegeben. Das Schachtmodul entspricht der Norm EN 13598-2 und besitzt die Zulassung Z-42.1-527 . Wie flexibel ist die Montage und Anpassung des Schachtmoduls? Das modulare KESSEL-Baukastensystem ermöglicht eine flexible Kombination von Zwischenstücken, Konus, Aufsatzstück und Abdeckung. Die Auslieferung erfolgt in Teilen zur bauseitigen Montage, wobei die Steighilfen bereits werksseitig vormontiert sind. Die Höhenverstellbarkeit wird durch das teleskopische Aufsatzstück realisiert, was eine Anpassung an unterschiedliche Einbautiefen von 2146 bis 2395 mm erlaubt. Technische Daten Einbausituation: Einbau ins Erdreich Einbautiefe: 2146 - 2395 mm Lichte Weite Einstieg (LW): 800 mm Lichte Weite Behälter (LW): 1000 mm Außendurchmesser Grubenboden: 1200 mm Belastungsklasse: A 15 (EN 124) Material: Polyethylen (PE-HD) Abdeckungsart: Abdeckplatte eckig aus Edelstahl Dichtheit: tagwasserdicht Gewicht netto: 185,31 kg Das Kessel Schachtmodul LW 1000 Bodenplatte bietet eine zuverlässige und anpassungsfähige Lösung für den Einbau ins Erdreich. Mit seiner robusten Konstruktion aus PE-HD, der flexiblen Einbautiefe von 2146 bis 2395 mm und der Belastungsklasse A 15 ist es für vielfältige Anwendungen geeignet. Die tagwasserdichte Edelstahlabdeckung mit rutschhemmender Oberfläche sorgt für eine sichere und langlebige Nutzung in Technikschächten. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740046 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Belastungsklasse nach EN 13598-2: A-15 Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
