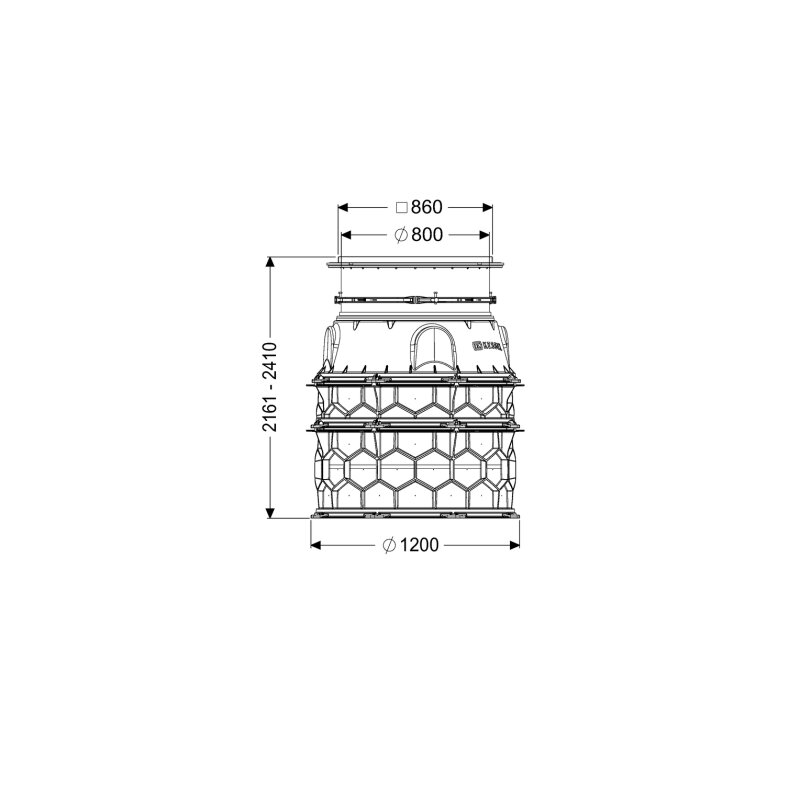

Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 2161-2410mm, Klasse K3

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 2161-2410mm, Klasse K3 Der Kessel Schachtmodul LW 1000 Bodenplatte ist ein robustes Schachtmodul für die Nassaufstellung mit einer Einbautiefe von 2161 bis 2410 mm und einer lichten Weite des Einstiegs von 800 mm. Das modulare System aus langlebigem Polyethylen (PE-HD) ist für den Einbau in die Bodenplatte konzipiert und eignet sich für Anwendungen, die eine Belastungsklasse K3 erfordern. Die Konstruktion ist tagwasserdicht und bietet flexible Anschlussmöglichkeiten durch universale Zwischenstücke. Wie ist das Schachtmodul aufgebaut und welche Materialien werden verwendet? Das Schachtmodul besteht aus einem Grundkörper aus schwarzem Polyethylen (PE-HD), das für seine Dauerhaftigkeit und Beständigkeit bekannt ist. Es umfasst alle notwendigen Dichtungen und Verbindungskeile sowie einen Konus mit einem teleskopischen Aufsatzstück, das eine flexible Höhenverstellung ermöglicht. Die Zwischenstücke sind ebenfalls aus beständigem Kunststoff gefertigt und bieten universale Anschlussmöglichkeiten. Die Abdeckplatte aus Edelstahl ist eckig, befliesbar und verschraubt, was eine sichere und belastbare Abdeckung sicherstellt. Welche Maße und Belastungswerte sind für das Schachtmodul relevant? Das Schachtmodul hat eine Grundfläche von 1200 x 1200 mm mit einem Innendurchmesser des Schachts von 800 mm und einer lichten Weite des Behälters von 1000 mm. Die Abdeckplatte misst 860 x 860 mm bei einer Höhe von 79 mm und ist für eine Belastung der Klasse K3 nach EN 1253-1 ausgelegt. Die maximale Bodenbelaghöhe beträgt 14 mm. Das Modul ist für eine Grundwasserbeständigkeit ab Unterkante Bodenteil von 3000 mm ausgelegt. Welche Normen und Zulassungen gelten für das Schachtmodul? Das Schachtmodul entspricht der Norm EN 13598-2 und ist mit der Zulassung Z-42.1-527 versehen. Die Konstruktion ist tagwasserdicht, was den Schutz gegen eindringendes Wasser bei Regen sichert. Die Belastungsklasse K3 erlaubt eine Nutzung in Bereichen mit mittlerer Verkehrsbelastung. Wie erfolgt die Montage und welche Besonderheiten sind zu beachten? Das Schachtmodul wird in Teilen zur bauseitigen Montage geliefert, wobei Steighilfen bereits werksseitig vormontiert sind. Die Höhenverstellung erfolgt über das teleskopische Aufsatzstück, das eine flexible Anpassung an die Einbausituation ermöglicht. Das modulare Baukastensystem erlaubt eine individuelle Kombination von Zwischenstücken, Konus, Aufsatzstück und Abdeckung, um den Anforderungen vor Ort gerecht zu werden. Technische Daten Einbausituation: Einbau in die Bodenplatte Einbautiefe: 2161 bis 2410 mm Lichte Weite Einstieg (LW): 800 mm Lichte Weite Behälter (LW): 1000 mm Außendurchmesser Grubenboden: 1200 mm Material: Polyethylen (PE-HD) Belastungsklasse: K3 (EN 1253-1) Abdeckungsart: Abdeckplatte eckig aus Edelstahl, befliesbar Dichtheit: tagwasserdicht Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Das Kessel Schachtmodul LW 1000 Bodenplatte bietet eine flexible und langlebige Lösung für den Einbau in Bodenplatten mit einer Einbautiefe von bis zu 2410 mm. Die Kombination aus robustem PE-HD-Material, teleskopischer Höhenverstellung und einer belastbaren Edelstahlabdeckung der Klasse K3 sorgt für eine sichere und anpassungsfähige Installation in anspruchsvollen Umgebungen. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740044 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
