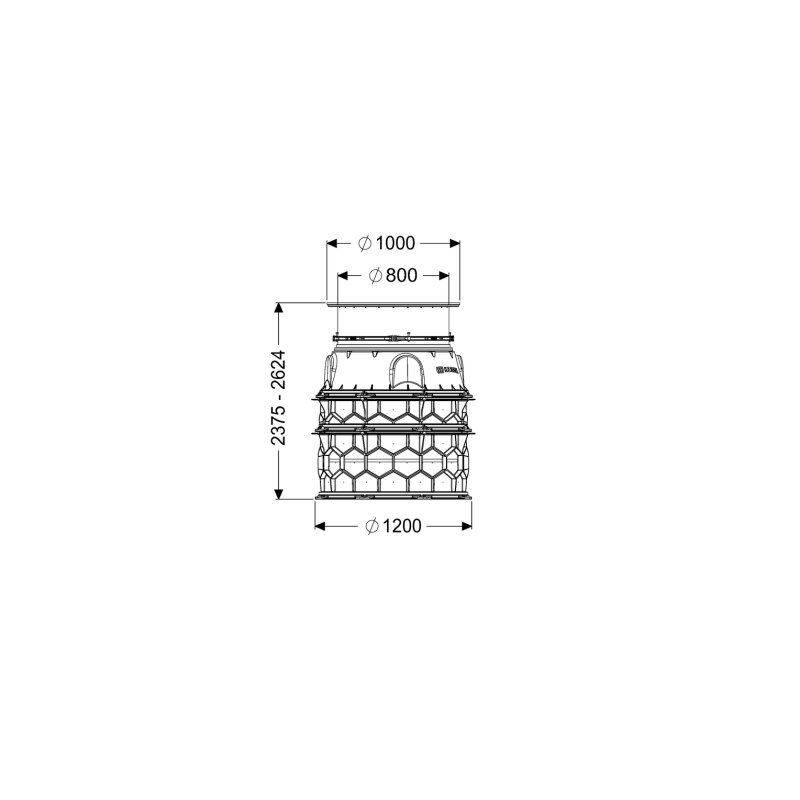

Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 2375-2624mm, Klasse K3

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 2375-2624mm, Klasse K3 Das Kessel Schachtmodul LW 1000 Bodenplatte ist eine robuste Lösung für den Einbau ins Erdreich. Es bietet eine flexible Einbautiefe von 2375 bis 2624 mm und eine lichte Weite des Einstiegs von 800 mm. Das Modul ist für die Nass- oder Trockenaufstellung geeignet und erfüllt die Belastungsklasse K 3, was eine hohe Widerstandsfähigkeit ermöglicht. Typische Einsatzbereiche sind technische Schächte, die eine sichere und flexible Montage erfordern. Wie ist das Schachtmodul aufgebaut und welche Materialien werden verwendet? Das Schachtmodul besteht aus hochwertigem Polyethylen (PE-HD) in schwarzer Farbe, einem Material, das für seine dauerhafte Beständigkeit und Grundwasserresistenz bekannt ist. Es verfügt über montierte Steighilfen, die nach DIN EN 13101 und BGR 177 gefertigt und werksseitig vormontiert geliefert werden. Die Zwischenstücke aus langlebigem Kunststoff bieten universelle Anschlussmöglichkeiten. Die Bodenplatte hat einen Außendurchmesser von 1200 mm und ist ebenfalls schwarz. Die modulare Bauweise des KESSEL-Baukastensystems ermöglicht eine flexible Kombination mit Zwischenstücken, Konus, teleskopischem Aufsatzstück und Abdeckung. Welche Funktionen und Ausstattungsmerkmale bietet das Schachtmodul? Das Schachtmodul ist mit einem teleskopischen Aufsatzstück zur Höhenverstellbarkeit ausgestattet, das eine Anpassung an die Einbautiefe von 2375 bis 2624 mm erlaubt. Die runde Abdeckplatte besteht aus Edelstahl, ist mit einer rutschhemmenden Oberfläche versehen und verschraubt, um eine sichere Verriegelung zu ermöglichen. Die Abdeckungsmaße betragen 960 mm in Länge und Breite bei einer Höhe von 19 mm. Das Modul ist tagwasserdicht und entspricht der Norm EN 13598-2 sowie der Zulassung Z-42.1-527. Eine Rückschlagklappe ist integriert. Welche Anschlussmöglichkeiten und technischen Details sind vorhanden? Der Schacht verfügt über eine maximale Anbohrung für Zuläufe mit DN 150. Die lichte Weite des Behälters beträgt 1000 mm, während die lichte Weite des Einstiegs 800 mm misst. Die Grundwasserbeständigkeit beginnt ab einer Unterkante des Bodenteils von 3000 mm. Das Nettogewicht des Moduls liegt bei 183,67 kg. Die Abmessungen der Bodenplatte betragen 1200 mm in Länge und Breite. Technische Daten Einbautiefe: 2375 - 2624 mm Lichte Weite Einstieg (LW): 800 mm Lichte Weite Behälter (LW): 1000 mm Außendurchmesser Grubenboden: 1200 mm Material: Polyethylen (PE-HD) Belastungsklasse: K 3 (EN 1253-1) Abdeckung Material: Edelstahl Gewicht netto: 183,67 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Mit Rückschlagklappe: ja Das Kessel Schachtmodul LW 1000 Bodenplatte bietet eine robuste und flexible Lösung für den Einbau ins Erdreich. Mit seiner widerstandsfähigen Bauweise aus PE-HD, der teleskopischen Höhenverstellbarkeit und der rutschhemmenden Edelstahlabdeckung erfüllt es hohe Anforderungen an Sicherheit und Funktionalität. Die Belastungsklasse K3 und die tagwasserdichte Ausführung machen es besonders geeignet für anspruchsvolle technische Schächte. Lieferumfang 1x Kessel Schachtmodul LW 1000 Bodenplatte 1x Abdeckplatte rund Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740130 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
