Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 2396-2645mm, Klasse A 15

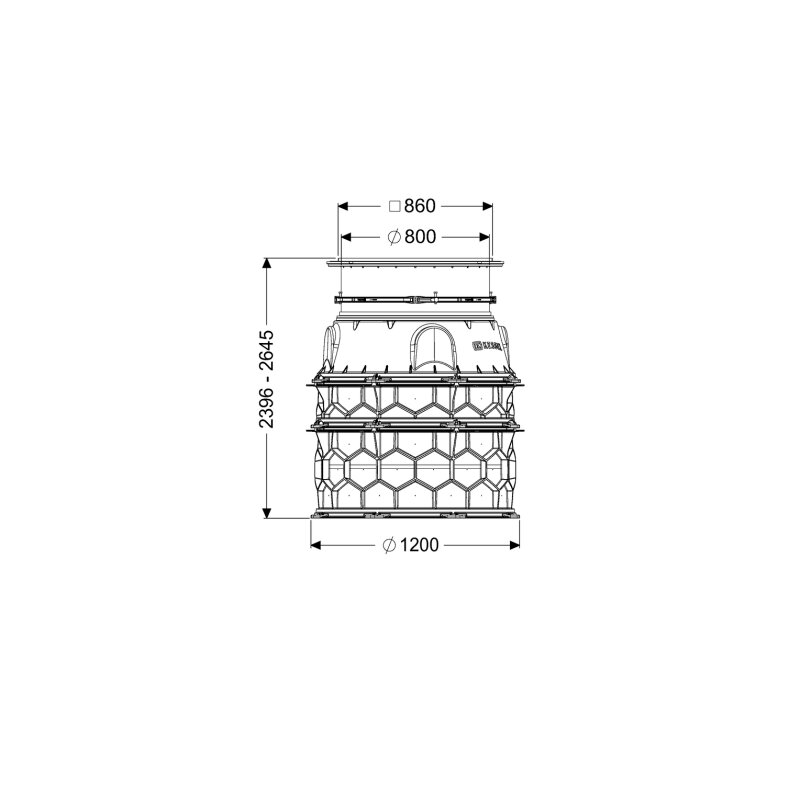

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 2396-2645mm, Klasse A 15 Das Kessel Schachtmodul LW 1000 Bodenplatte ist eine robuste Lösung für den Einbau ins Erdreich. Es bietet eine flexible Einbautiefe von 2396 bis 2645 mm und eine lichte Weite des Einstiegs von 800 mm. Mit der Belastungsklasse A 15 ist es für Bereiche mit leichter Begehung geeignet. Das modulare System ermöglicht eine vielseitige Anpassung für Nass- oder Trockenaufstellung. Wie ist das Schachtmodul konstruiert und welche Materialien werden verwendet? Das Schachtmodul besteht aus dauerhaft beständigem Polyethylen (PE-HD) in schwarzer Farbe. Es ist mit montierten Steighilfen nach DIN EN 13101 und BGR 177 ausgestattet, sowie mit allen erforderlichen Dichtungen und Verbindungskeilen. Ein Konus mit teleskopischem Aufsatzstück ermöglicht die Höhenverstellung. Die Zwischenstücke aus PE bieten universale Anschlussmöglichkeiten. Das Modul wird in Teilen zur bauseitigen Montage geliefert, wobei die Steighilfen werksseitig vormontiert sind. Es ist für die Nass- oder Trockenaufstellung geeignet und verfügt über einen Außendurchmesser des Grubenbodens von 1200 mm. Das Schachtmodul ist mit einer Rückschlagklappe ausgestattet. Welche Eigenschaften hat die Abdeckung und wie ist sie gesichert? Die Abdeckung des Schachtmoduls ist eine eckige Abdeckplatte aus Edelstahl. Sie ist rutschhemmend ausgeführt und verschraubt, was für zusätzliche Sicherheit und Stabilität sorgt. Mit einer Breite und Länge von jeweils 950 mm und einer Höhe von 44 mm fügt sie sich passend in die Umgebung ein. Die Belastungsklasse A 15 nach EN 124 bestätigt die Eignung für Bereiche, die ausschließlich von Fußgängern und Radfahrern genutzt werden. Die Abdeckung ist zudem tagwasserdicht. Welche technischen Normen und Zulassungen erfüllt das Schachtmodul? Das Schachtmodul entspricht der Norm EN 13598-2 und ist mit der Zulassung Z-42.1-527 versehen. Es ist für den Einbau ins Erdreich konzipiert und bietet tagwasserdichte Eigenschaften. Die Grundwasserbeständigkeit beginnt ab einer Unterkante des Bodenteils von 3000 mm. Die maximale Anbohrung für den Zulauf beträgt DN 150. Wie flexibel ist das modulare KESSEL-Baukastensystem? Das modulare KESSEL-Baukastensystem ermöglicht eine flexible Kombination von Zwischenstücken, Konus, teleskopischem Aufsatzstück und Abdeckung. Dadurch kann das Schachtmodul individuell an die jeweiligen Einbausituationen angepasst werden. Die Höhenverstellbarkeit erfolgt über das teleskopische Aufsatzstück, was eine präzise Anpassung an die Einbautiefe zwischen 2396 und 2645 mm erlaubt. Technische Daten Einbautiefe: 2396 - 2645 mm Lichte Weite Einstieg (LW): 800 mm Lichte Weite Behälter (LW): 1000 mm Belastungsklasse: A 15 (EN 124) Material: Polyethylen (PE-HD) Außendurchmesser Grubenboden: 1200 mm Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Zulauf max. Anbohrung: DN 150 Abdeckung Material: Edelstahl Abdeckung Breite: 950 mm Das Kessel Schachtmodul LW 1000 Bodenplatte bietet mit seiner robusten PE-HD-Konstruktion, der flexiblen Höhenverstellbarkeit und der rutschhemmenden Edelstahlabdeckung eine zuverlässige Lösung für den Einbau ins Erdreich. Die Belastungsklasse A 15 und die tagwasserdichte Ausführung machen es besonders geeignet für leichte Verkehrsflächen. Die Einbautiefe von 2396 bis 2645 mm und die lichte Weite des Einstiegs von 800 mm sorgen für vielseitige Einsatzmöglichkeiten. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740052 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Belastungsklasse nach EN 13598-2: A-15 Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
