Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 2411-2660mm, Klasse K3

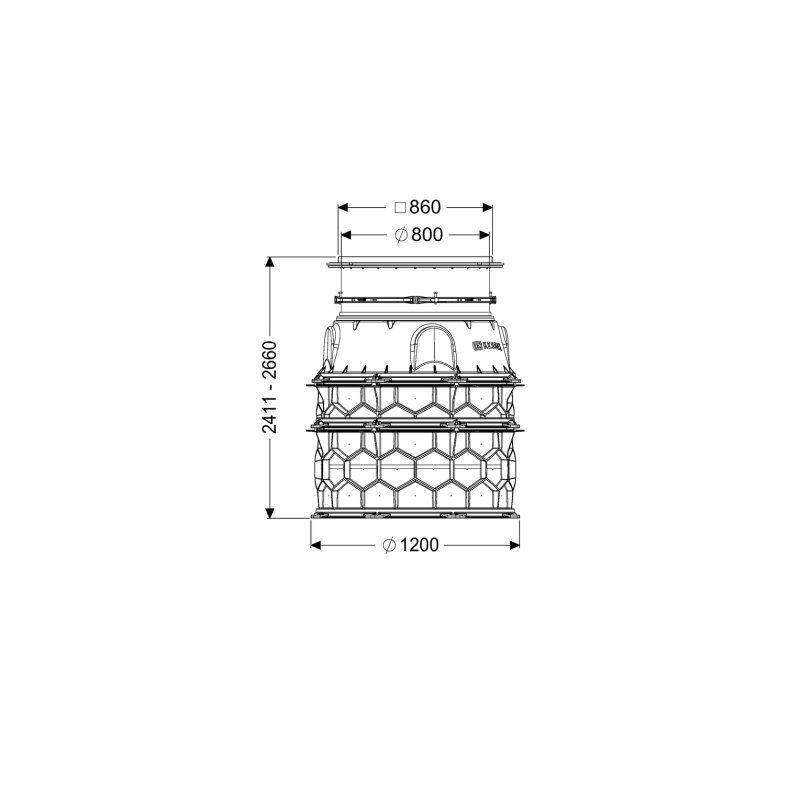

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 2411-2660mm, Klasse K3 Das Kessel Schachtmodul LW 1000 Bodenplatte ist eine robuste Lösung für den Einbau ins Erdreich. Es bietet eine variable Einbautiefe von 2411 bis 2660 mm und eine lichte Weite des Einstiegs von 800 mm. Mit der Belastungsklasse K 3 ist dieses modulare System aus langlebigem PE-HD tagwasserdicht und vielseitig einsetzbar. Wie ist das Schachtmodul konstruiert und welche Materialien werden verwendet? Das Schachtmodul für die Nassaufstellung ist mit allen notwendigen Dichtungen und Verbindungskeilen ausgestattet. Ein Konus mit teleskopischem Aufsatzstück ermöglicht eine flexible Höhenanpassung. Die Zwischenstücke bestehen aus dauerhaft beständigem schwarzem Polyethylen (PE-HD) und bieten universale Anschlussmöglichkeiten. Das modulare KESSEL-Baukastensystem erlaubt eine flexible Kombination von Zwischenstücken, Konus, Aufsatzstück und Abdeckung. Steighilfen sind werksseitig vormontiert. Das Modul entspricht der Norm EN 13598-2 und besitzt die Zulassung Z-42.1-527. Es ist zudem tagwasserdicht. Welche Einbaumöglichkeiten und Funktionen bietet das Schachtmodul? Dieses Schachtmodul ist speziell für den Einbau in die Bodenplatte konzipiert und ermöglicht eine Einbautiefe zwischen 2411 und 2660 mm. Die Höhenverstellbarkeit wird durch ein teleskopisches Aufsatzstück erreicht. Eine Grundwasserbeständigkeit von 3000 mm ab der Unterkante des Bodenteils ist gegeben. Für den Zulauf sind maximale Anbohrungen von DN 150 möglich. Die lichte Weite des Behälters beträgt 1000 mm, während die lichte Weite des Einstiegs 800 mm misst. Das Schachtmodul ist zudem mit einer Rückschlagklappe ausgestattet. Welche Eigenschaften hat die Abdeckung und wie ist die Belastbarkeit? Die eckige Abdeckplatte des Schachtmoduls besteht aus robustem Edelstahl und ist befliesbar, was eine harmonische Integration in den Bodenbelag ermöglicht. Mit einer Breite von 860 mm, einer Länge von 860 mm und einer Höhe von 79 mm ist die Abdeckung stabil ausgeführt. Die Verriegelung erfolgt verschraubt, was für zusätzliche Sicherheit sorgt. Das Modul ist für die Belastungsklasse K 3 (gemäß EN 1253-1) ausgelegt. Eine maximale Bodenbelaghöhe von 14 mm ist bei der Installation zu beachten. Technische Daten Lichte Weite Einstieg (LW): 800 mm Lichte Weite Behälter (LW): 1000 mm Einbautiefe: 2411 - 2660 mm Belastungsklasse: K 3 (EN 1253-1) Material: PE-HD Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Zulauf max. Anbohrung (DN): 150 Abdeckung Material: Edelstahl Abdeckung Oberfläche: befliesbar Dichtheit: tagwasserdicht Das Kessel Schachtmodul LW 1000 Bodenplatte stellt eine zuverlässige und anpassungsfähige Lösung für die Nassaufstellung im Erdreich dar. Mit seiner variablen Einbautiefe von 2411 bis 2660 mm, der lichten Weite des Einstiegs von 800 mm und der hohen Belastungsklasse K 3 ist es für anspruchsvolle Einbausituationen geeignet. Das modulare System aus PE-HD und die befliesbare Edelstahl-Abdeckung unterstreichen die hochwertige Ausführung und Flexibilität. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740050 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
