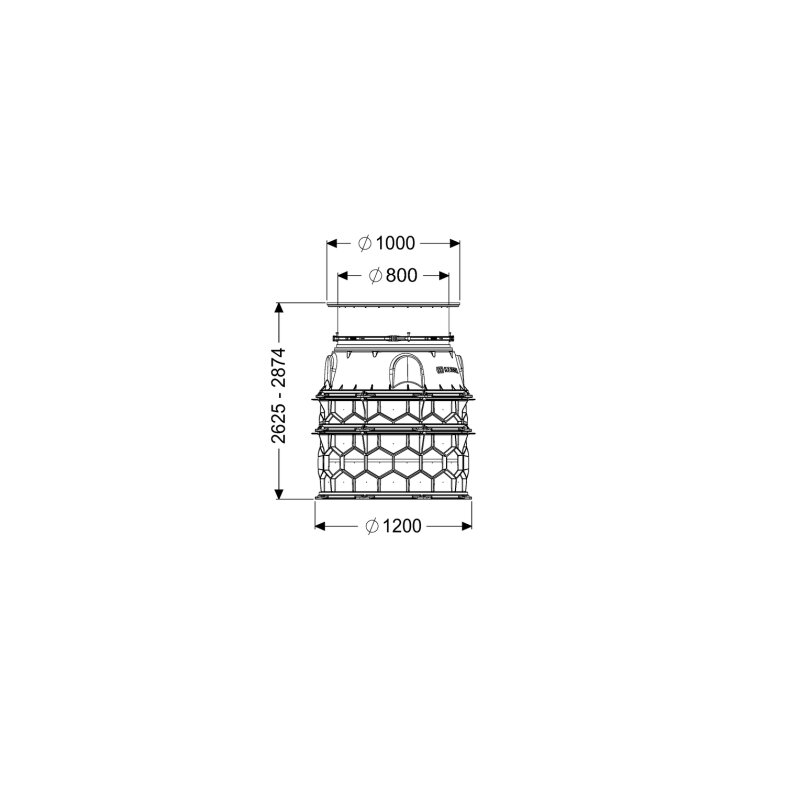

Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 2625-2874mm, Klasse K3

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 2625-2874mm, Klasse K3 Der Kessel Schachtmodul LW 1000 Bodenplatte ist ein robustes Modul für den Einbau ins Erdreich, konzipiert für die Nass- oder Trockenaufstellung. Mit einer variablen Einbautiefe von 2625 bis 2874 mm und einer lichten Weite des Einstiegs von 800 mm bietet es eine flexible Lösung für Technikschacht-Anwendungen. Gefertigt aus dauerhaft beständigem PE-HD und ausgestattet mit einem teleskopischen Aufsatzstück, erfüllt es die Belastungsklasse K 3 und ist tagwasserdicht. Wie ist das Kessel Schachtmodul aufgebaut? Das Schachtmodul ist aus langlebigem, schwarzem PE-HD-Kunststoff gefertigt, der eine hohe Beständigkeit gegen Umwelteinflüsse aufweist. Es verfügt über werksseitig vormontierte Steighilfen nach DIN EN 13101 und BGR 177, sowie alle erforderlichen Dichtungen und Verbindungskeile. Die Zwischenstücke aus PE bieten universale Anschlussmöglichkeiten, was die Anpassung an verschiedene Installationsszenarien ermöglicht. Das modulare KESSEL-Baukastensystem erlaubt eine flexible Kombination von Zwischenstücken, Konus, Aufsatzstück und Abdeckung. Welche Flexibilität bietet das modulare System? Das KESSEL-Baukastensystem ermöglicht eine individuelle Anpassung des Schachtmoduls durch die flexible Kombination von Zwischenstücken, Konus, Aufsatzstück und Abdeckung. Die Höhenverstellbarkeit wird durch ein teleskopisches Aufsatzstück realisiert, das eine präzise Anpassung an die Einbautiefe von 2625 mm bis 2874 mm erlaubt. Das Modul ist sowohl für die Nass- als auch für die Trockenaufstellung geeignet und wird in Teilen zur bauseitigen Montage geliefert, wobei die Steighilfen bereits vormontiert sind. Welche technischen Spezifikationen und Normen erfüllt das Schachtmodul? Das Schachtmodul entspricht der Norm EN 13598-2 und besitzt die Zulassung Z-42.1-527. Es ist tagwasserdicht und bietet eine Grundwasserbeständigkeit von 3000 mm ab der Unterkante des Bodenteils. Die Belastungsklasse K 3 nach EN 1253-1 ermöglicht den Einsatz auch in Bereichen mit Verkehrsbelastung. Der maximale Zulauf für Anbohrungen beträgt DN 150, und die lichte Weite des Behälters (LW) liegt bei 1000 mm. Welche Eigenschaften hat die Abdeckung? Die Abdeckung des Schachtmoduls ist eine runde Abdeckplatte aus hochwertigem Edelstahl. Sie ist 960 mm breit, 960 mm lang und 19 mm hoch. Die Oberfläche ist rutschhemmend gestaltet, um die Sicherheit zu erhöhen. Eine verschraubte Verriegelung sorgt für einen sicheren Verschluss. Die Abdeckung ist ebenfalls tagwasserdicht und erfüllt die Anforderungen der Belastungsklasse K 3 nach EN 1253-1. Technische Daten Einbausituation: Einbau ins Erdreich Einbautiefe: 2625 - 2874 mm Lichte Weite Einstieg (LW): 800 mm Lichte Weite Behälter (LW): 1000 mm Belastungsklasse: K 3 (EN 1253-1) Material: PE-HD Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Nettogewicht: 202,56 kg Abdeckung Material: Edelstahl Zulauf max. Anbohrung (DN): 150 Das Kessel Schachtmodul LW 1000 Bodenplatte bietet mit seiner robusten Bauweise aus PE-HD, der flexiblen Höhenverstellbarkeit und der Belastungsklasse K 3 eine zuverlässige und langlebige Lösung für den Einbau ins Erdreich. Die tagwasserdichte Ausführung und die variablen Einbautiefen von 2625 mm bis 2874 mm machen es vielseitig einsetzbar für Nass- oder Trockenaufstellung in Technikschachtbereichen. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740131 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
