Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 2646-2895mm, Klasse A 15

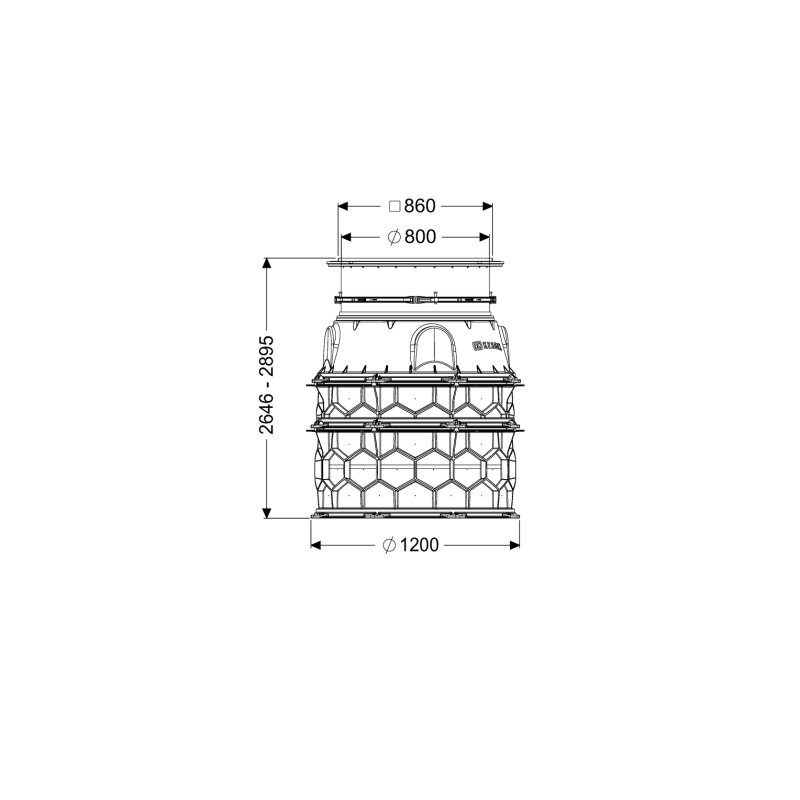

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 2646-2895mm, Klasse A 15 Das Kessel Schachtmodul LW 1000 Bodenplatte ist eine flexible und robuste Lösung für den Einbau ins Erdreich, geeignet für die Nass- oder Trockenaufstellung. Mit einer Einbautiefe von 2646 bis 2895 mm und einer lichten Weite des Einstiegs von 800 mm passt es sich verschiedenen Anforderungen an. Die Belastungsklasse A 15 (EN 124) ermöglicht eine sichere Nutzung in Bereichen, die ausschließlich von Fußgängern und Radfahrern frequentiert werden. Wie ist das Kessel Schachtmodul aufgebaut und welche Materialien werden verwendet? Das Schachtmodul besteht aus dauerhaft beständigem Polyethylen (PE-HD) in schwarzer Farbe und ist nach der Norm EN 13598-2 gefertigt. Es ist mit montierten Steighilfen nach DIN EN 13101 und BGR 177 ausgestattet, die werksseitig vormontiert sind. Alle erforderlichen Dichtungen und Verbindungskeile sowie ein Konus mit teleskopischem Aufsatzstück sind enthalten. Die Zwischenstücke aus PE bieten universale Anschlussmöglichkeiten. Eine integrierte Rückschlagklappe ist ebenfalls vorhanden. Die eckige Abdeckplatte aus Edelstahl mit einer rutschhemmenden Oberfläche ist verschraubt und trägt zur Dichtheit bei. Welche Abmessungen und technischen Eigenschaften zeichnen das Schachtmodul aus? Das Modul weist eine Länge und Breite von jeweils 1200 mm auf. Die lichte Weite des Behälters beträgt 1000 mm, während der Einstieg eine lichte Weite von 800 mm besitzt. Die Abdeckplatte misst 950 mm in Länge und Breite bei einer Höhe von 44 mm. Das Schachtmodul ist tagwasserdicht und bietet eine Grundwasserbeständigkeit ab Unterkante Bodenteil von 3000 mm. Der maximale Zulauf für Anbohrungen beträgt DN 150. Das Nettogewicht des Moduls beträgt 213,54 kg. Die Höhenverstellung erfolgt über ein teleskopisches Aufsatzstück. Technische Daten Einbausituation: Einbau ins Erdreich Einbautiefe: 2646 - 2895 mm Lichte Weite Einstieg (LW): 800 mm Lichte Weite Behälter (LW): 1000 mm Belastungsklasse: A 15 (EN 124) Material: Polyethylen (PE-HD) Abdeckung Material: Edelstahl Dichtheit: tagwasserdicht Gewicht netto: 213,54 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Das Kessel Schachtmodul LW 1000 Bodenplatte bietet als robuste und flexible Lösung für den Einbau ins Erdreich eine hohe Anpassungsfähigkeit. Mit seiner variablen Einbautiefe von 2646 bis 2895 mm, der lichten Weite des Einstiegs von 800 mm und der Belastungsklasse A 15 (EN 124) ist es für diverse Anwendungen in begehbaren Bereichen geeignet. Die modulare Bauweise und die hochwertige Materialauswahl aus PE-HD und Edelstahl stellen eine langlebige und sichere Nutzung sicher. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740058 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Belastungsklasse nach EN 13598-2: A-15 Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
