Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 2896-3145mm, Klasse A 15

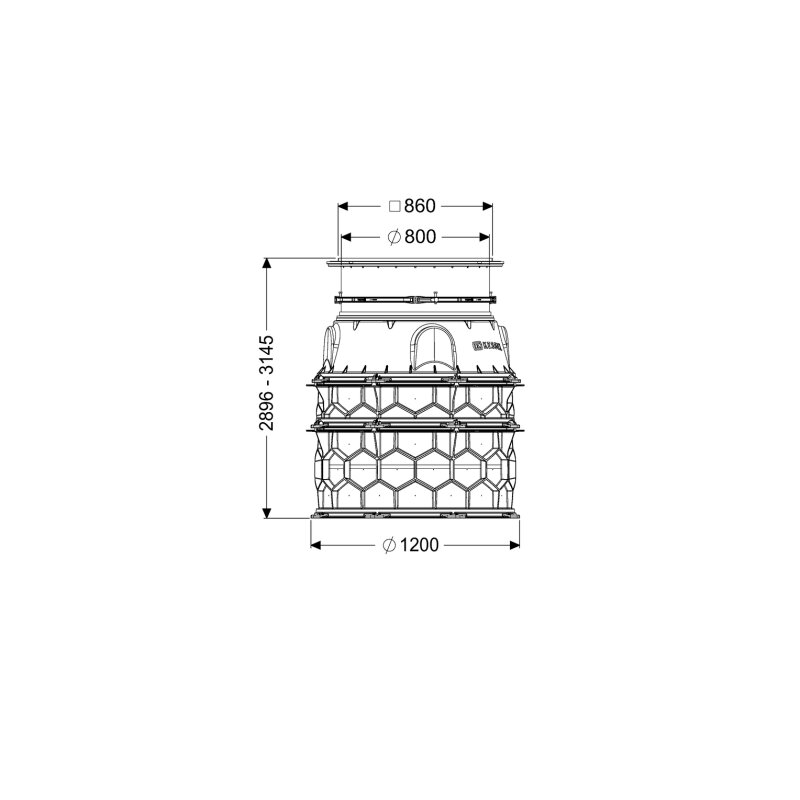

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 2896-3145mm, Klasse A 15 Das Kessel Schachtmodul LW 1000 Bodenplatte ist eine robuste Lösung für den Einbau ins Erdreich. Mit einer Einbautiefe von 2896 bis 3145 mm und einer lichten Weite des Einstiegs von 800 mm ist es vielseitig einsetzbar. Das Modul ist für die Nass- oder Trockenaufstellung geeignet und erfüllt die Belastungsklasse A 15 nach EN 13598-2, was eine Nutzung in Bereichen mit leichter Befahrbarkeit ermöglicht. Es ist Teil des modularen KESSEL-Baukastensystems und bietet flexible Kombinationsmöglichkeiten. Wie ist das Schachtmodul konstruiert und welche Materialien werden verwendet? Das Schachtmodul besteht aus dauerhaft beständigem Polyethylen (PE-HD) in schwarzer Farbe und ist nach Norm EN 13598-2 gefertigt. Die Bodenplatte hat einen Außendurchmesser von 1200 mm. Es ist tagwasserdicht und grundwasserbeständig bis 3000 mm ab Unterkante Bodenteil. Die Abdeckung ist eine eckige Platte aus Edelstahl, rutschhemmend und verschraubt. Sie misst 950 mm in Länge und Breite sowie 44 mm in Höhe und entspricht der Belastungsklasse A 15 nach EN 124. Welche Funktionen und Ausstattungsmerkmale bietet das Schachtmodul? Das Schachtmodul ist mit montierten Steighilfen ausgestattet, die den Normen DIN EN 13101 und BGR 177 entsprechen und werksseitig vormontiert sind. Es umfasst alle erforderlichen Dichtungen und Verbindungskeile sowie einen Konus mit einem teleskopischen Aufsatzstück, das eine flexible Höhenverstellbarkeit ermöglicht. Die Zwischenstücke aus PE bieten universale Anschlussmöglichkeiten. Eine Rückschlagklappe ist integriert. Die Zulassung Z-42.1-527 bestätigt die Eignung für den Einbau ins Erdreich. Wie flexibel ist das modulare KESSEL-Baukastensystem? Das modulare KESSEL-Baukastensystem ermöglicht eine individuelle Kombination von Zwischenstücken, Konus, Aufsatzstück und Abdeckung. Dies erlaubt eine Anpassung des Schachtmoduls an unterschiedliche Einbausituationen und eine flexible Gestaltung der Einbautiefe. Die universalen Anschlussmöglichkeiten der Zwischenstücke erleichtern die Integration in bestehende Systeme und unterstützen sowohl die Nass- als auch die Trockenaufstellung. Technische Daten Einbausituation: Einbau ins Erdreich Einbautiefe: 2896 - 3145 mm Lichte Weite Einstieg (LW): 800 mm Lichte Weite Behälter (LW): 1000 mm Außendurchmesser Grubenboden: 1200 mm Material: Polyethylen (PE-HD) Farbe: schwarz Belastungsklasse: A 15 (EN 13598-2 / EN 124 für Abdeckung) Abdeckung Material: Edelstahl Nettogewicht: 209 kg Das Kessel Schachtmodul LW 1000 Bodenplatte bietet eine flexible und langlebige Lösung für die Schachtinstallation im Erdreich. Seine modulare Bauweise, die hohe Materialbeständigkeit aus PE-HD und die Belastungsklasse A 15 ermöglichen eine langlebige und sichere Nutzung. Mit einer Einbautiefe von bis zu 3145 mm und einer lichten Weite von 800 mm ist es für vielfältige Anforderungen geeignet und stellt eine zuverlässige Komponente dar. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740064 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Belastungsklasse nach EN 13598-2: A-15 Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
