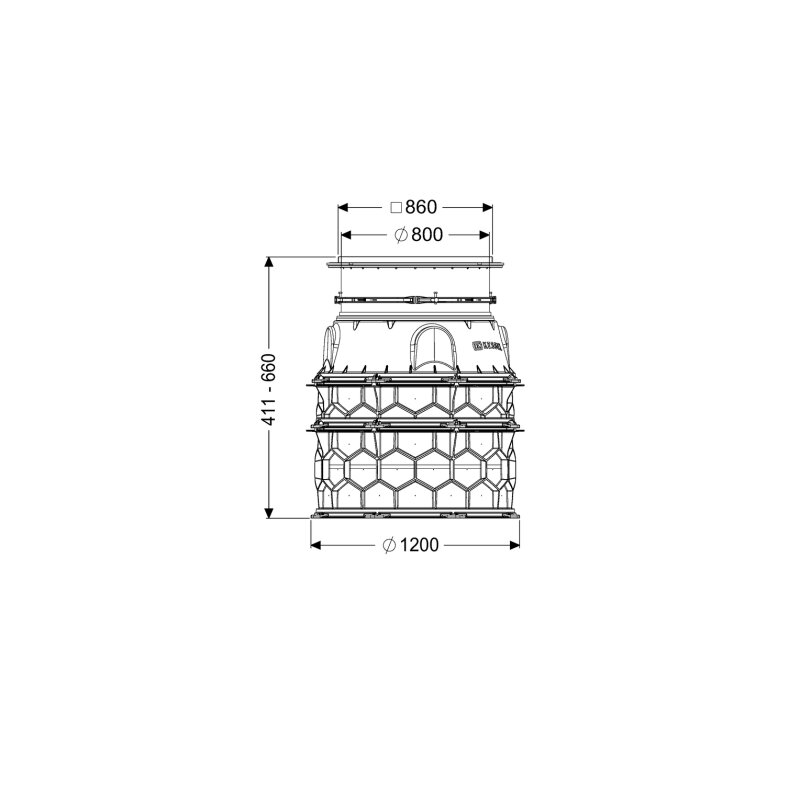

Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 411-660mm, Klasse K3

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 411-660mm, Klasse K3 Das Kessel Schachtmodul LW 1000 Bodenplatte ist eine robuste und flexible Lösung für die Nassaufstellung im Erdreich. Es ist für Einbautiefen von 411 bis 660 mm konzipiert und bietet eine lichte Weite des Einstiegs von 800 mm. Mit der Belastungsklasse K 3 ist dieses Modul vielseitig einsetzbar und eignet sich ideal für den Einbau in Bodenplatten. Wie ist das Schachtmodul aufgebaut und welche Materialien werden verwendet? Das Schachtmodul besteht aus dauerhaft beständigem Polyethylen hoher Dichte (PE-HD) in schwarzer Farbe und erfüllt die Norm EN 13598-2. Es ist mit allen erforderlichen Dichtungen und Verbindungskeilen sowie einem Konus mit teleskopischem Aufsatzstück ausgestattet. Die Zwischenstücke aus PE bieten universale Anschlussmöglichkeiten. Eine integrierte Rückschlagklappe ist vorhanden. Die Lieferung erfolgt in Teilen zur bauseitigen Montage, wobei die Steighilfen werksseitig vormontiert sind. Welche Flexibilität bietet das modulare KESSEL-Baukastensystem? Das modulare KESSEL-Baukastensystem ermöglicht eine flexible Kombination von Zwischenstücken, Konus, Aufsatzstück und Abdeckung. Die Höhenverstellbarkeit wird durch das teleskopische Aufsatzstück realisiert, was eine Anpassung an unterschiedliche Einbautiefen zwischen 411 und 660 mm erlaubt. Die lichte Weite des Behälters beträgt 1000 mm, während die lichte Weite des Einstiegs 800 mm misst. Der Grundkörper verfügt über eine maximale Anbohrung für Zuläufe mit DN 150. Welche Eigenschaften hat die Abdeckung und wie ist die Dichtheit? Die eckige Abdeckplatte des Schachtmoduls besteht aus hochwertigem Edelstahl und ist für eine Belastungsklasse K 3 gemäß EN 1253-1 ausgelegt. Mit einer Breite von 860 mm und einer Länge von 860 mm bietet sie eine befliesbare Oberfläche. Die Abdeckung ist verschraubt und tagwasserdicht konstruiert. Die maximale Bodenbelaghöhe beträgt 14 mm. Das gesamte Schachtmodul ist tagwasserdicht und bietet eine Grundwasserbeständigkeit von 3000 mm ab der Unterkante des Bodenteils. Eine Zulassung nach Z-42.1-527 liegt vor. Technische Daten Material: PE-HD Norm: EN 13598-2 Einbausituation: Einbau in die Bodenplatte Einbautiefe: 411 - 660 mm Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 800 mm Belastungsklasse: K 3 (EN 1253-1) Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Gewicht netto: 84,3 kg Abdeckung Material: Edelstahl Das Kessel Schachtmodul LW 1000 Bodenplatte bietet eine flexible und robuste Lösung für den Einbau im Erdreich. Mit seiner modularen Bauweise, der tagwasserdichten Konstruktion und der Belastungsklasse K 3 ist es für anspruchsvolle Anwendungen geeignet. Die Einbautiefe von 411 bis 660 mm und die lichte Weite des Einstiegs von 800 mm ermöglichen eine vielseitige Nutzung. Die hochwertige Edelstahl-Abdeckplatte mit befliesbarer Oberfläche rundet das System funktional und optisch ab. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740002 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
