Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 620-869mm, Klasse B 125

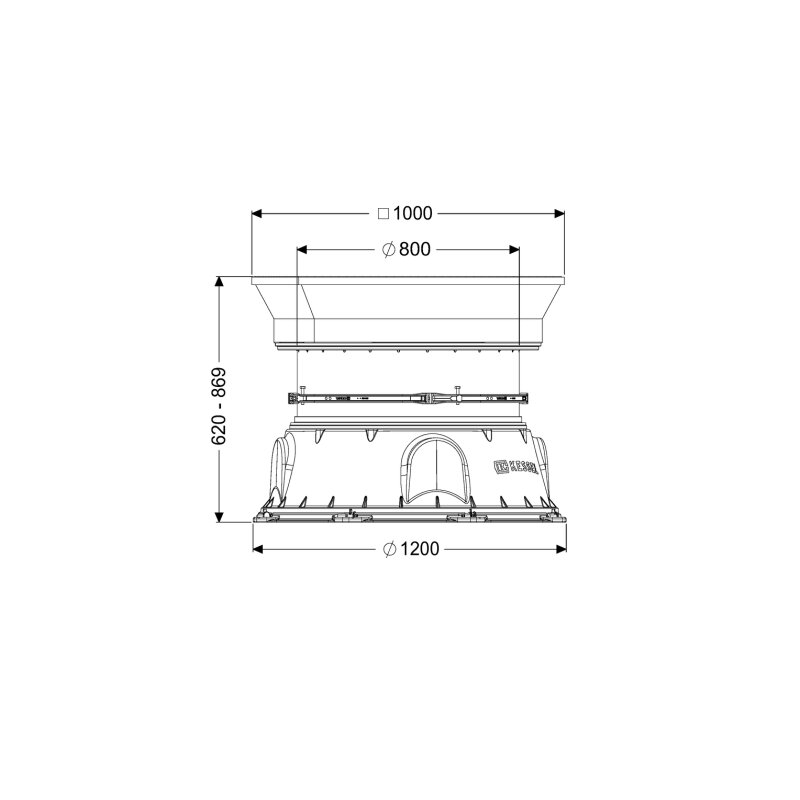

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 620-869mm, Klasse B 125 Der KESSEL Schachtmodul LW 1000 Bodenplatte ist ein robustes Schachtmodul für den Einbau ins Erdreich. Es bietet eine lichte Weite des Einstiegs von 800 mm und eine flexible Einbautiefe von 620 bis 869 mm. Dieses Modul ist für die Belastungsklasse B 125 ausgelegt und eignet sich für die Nass- oder Trockenaufstellung. Durch das modulare KESSEL-Baukastensystem sind flexible Kombinationsmöglichkeiten gegeben. Welche Konstruktion und Materialien zeichnen das Schachtmodul aus? Das Schachtmodul ist aus dauerhaft beständigem Polyethylen (PE-HD) in schwarzer Farbe gefertigt. Es ist für die Nass- oder Trockenaufstellung konzipiert und entspricht der Norm EN 13598-2. Die Bodenplatte besitzt einen Außendurchmesser von 1200 mm und der Schacht einen Innendurchmesser von 800 mm. Die Abdeckung besteht aus Edelstahl, ist rutschhemmend und verriegelt für eine sichere Nutzung. Das System ist tagwasserdicht, was den Schutz gegen eindringendes Wasser bietet. Werksseitig vormontierte Steighilfen nach DIN EN 13101 und BGR 177 sind ebenfalls vorhanden. Wie flexibel ist das KESSEL Baukastensystem in der Anwendung? Das modulare KESSEL-Baukastensystem ermöglicht eine flexible Kombination von Zwischenstücken, Konus, Aufsatzstück und Abdeckung. Die Zwischenstücke aus PE bieten universale Anschlussmöglichkeiten. Durch das teleskopische Aufsatzstück lässt sich die Einbautiefe präzise zwischen 620 mm und 869 mm einstellen, was eine hohe Anpassungsfähigkeit an unterschiedliche Gegebenheiten im Erdreich sicherstellt. Die Auslieferung erfolgt in Teilen zur bauseitigen Montage, wobei die Steighilfen bereits vormontiert sind. Für welche Einsatzbereiche und Belastungen ist das Schachtmodul geeignet? Das Schachtmodul ist speziell für den Einbau ins Erdreich konzipiert. Es hält Belastungen der Klasse B 125 nach EN 124 stand, was einer Belastung von bis zu 12,5 Tonnen entspricht. Die Grundwasserbeständigkeit reicht bis 3000 mm ab Unterkante Bodenteil. Diese Eigenschaften machen es zu einer zuverlässigen Lösung für vielfältige Anwendungen im Bereich der Technikschächte, insbesondere dort, wo eine sichere und belastbare Bodenplatte erforderlich ist. Technische Daten Außendurchmesser Grubenboden: 1200 mm Innendurchmesser Schacht: 800 mm Einbautiefe: 620 - 869 mm Belastungsklasse: B 125 (EN 124) Material: Polyethylen (PE-HD) Abdeckung Material: Edelstahl Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Zulauf max. Anbohrung: DN 150 Dichtheit: tagwasserdicht Gewicht netto: 200 kg Das KESSEL Schachtmodul LW 1000 Bodenplatte bietet eine belastbare und flexible Lösung für den Einbau ins Erdreich. Mit seiner robusten PE-HD-Konstruktion, der variablen Einbautiefe von 620 bis 869 mm und der Belastungsklasse B 125 ist es für vielfältige Anwendungen geeignet. Die modulare Bauweise und die tagwasserdichte Ausführung stellen eine langlebige Funktionalität sicher. Lieferumfang 1x Kessel Schachtmodul LW 1000 Bodenplatte (in Teilen zur bauseitigen Montage) 1x Abdeckplatte eckig 1x Zwischenstücke Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740141 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Belastungsklasse nach EN 13598-2: B-125 Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
