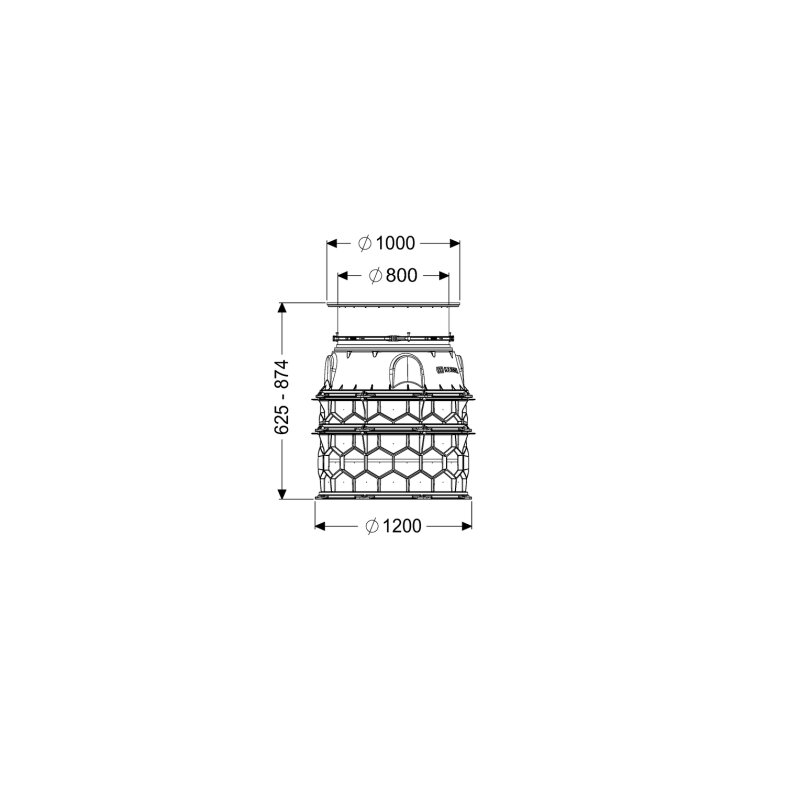

Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 625-874mm, Klasse K3

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 625-874mm, Klasse K3 Das Kessel Schachtmodul LW 1000 Bodenplatte ist eine robuste und flexible Lösung für den Einbau ins Erdreich . Konzipiert für die Nass- oder Trockenaufstellung, bietet es eine lichte Weite des Einstiegs (LW) von 800 mm und eine variable Einbautiefe von 625 bis 874 mm . Mit der Belastungsklasse K 3 und einer tagwasserdichten Ausführung ist dieses Modul ideal für vielfältige Anwendungen in Technikschächten. Wie ist das Kessel Schachtmodul aufgebaut und ausgestattet? Das Schachtmodul ist aus dauerhaft beständigem PE-HD gefertigt und für die Nass- oder Trockenaufstellung geeignet. Es ist mit montierten Steighilfen ausgestattet, die den Zugang erleichtern und nach DIN EN 13101 sowie BGR 177 ausgeführt sind. Alle erforderlichen Dichtungen und Verbindungskeile sind enthalten, um eine tagwasserdichte Abdichtung sicherzustellen. Ein Konus mit teleskopischem Aufsatzstück sowie Zwischenstücke mit universalen Anschlussmöglichkeiten ergänzen die Ausstattung. Das modulare KESSEL-Baukastensystem ermöglicht eine flexible Kombination der Komponenten. Zudem verfügt das Modul über eine Rückschlagklappe . Welche Materialeigenschaften und Normen erfüllt das Schachtmodul? Das Schachtmodul besteht aus schwarzem PE-HD und ist für den Einbau ins Erdreich vorgesehen. Es entspricht der Norm EN 13598-2 und besitzt die Zulassung Z-42.1-527 . Die Konstruktion ist tagwasserdicht und weist eine Grundwasserbeständigkeit von 3000 mm ab Unterkante Bodenteil auf. Welche Merkmale besitzt die Abdeckung des Schachtmoduls? Die runde Abdeckplatte besteht aus Edelstahl und ist mit einer rutschhemmenden Oberfläche versehen. Sie ist verschraubt und erfüllt die Belastungsklasse K 3 gemäß EN 1253-1 . Die Abdeckung ist ebenfalls tagwasserdicht und hat Abmessungen von 960 mm Länge und 960 mm Breite bei einer Höhe von 19 mm . Welche Abmessungen und Anpassungsmöglichkeiten bietet das Schachtmodul? Das Schachtmodul hat ein Nettogewicht von 83 kg und eine Grundfläche von 1200 mm Länge und 1200 mm Breite . Die lichte Weite des Behälters (LW) beträgt 1000 mm , während die lichte Weite des Einstiegs (LW) 800 mm misst. Die Einbautiefe ist flexibel von 625 bis 874 mm einstellbar, realisiert durch ein teleskopisches Aufsatzstück . Der maximale Zulauf für Anbohrungen beträgt DN 150 . Technische Daten Material: Polyethylen (PE-HD) Farbe: schwarz Einbausituation: Einbau ins Erdreich Einbautiefe: 625 - 874 mm Lichte Weite Einstieg (LW): 800 mm Lichte Weite Behälter (LW): 1000 mm Belastungsklasse: K 3 (EN 1253-1) Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Gewicht netto: 83 kg Abdeckung Material: Edelstahl Das Kessel Schachtmodul LW 1000 Bodenplatte stellt eine zuverlässige und anpassungsfähige Lösung für den Einbau im Erdreich dar. Die robuste Konstruktion aus PE-HD , die flexible Einbautiefe von 625 bis 874 mm und die Belastungsklasse K 3 sichern eine dauerhafte Funktion. Mit einer lichten Weite des Einstiegs von 800 mm und der tagwasserdichten Ausführung ist dieses Modul eine praktische Wahl für diverse Anwendungen. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740123 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
