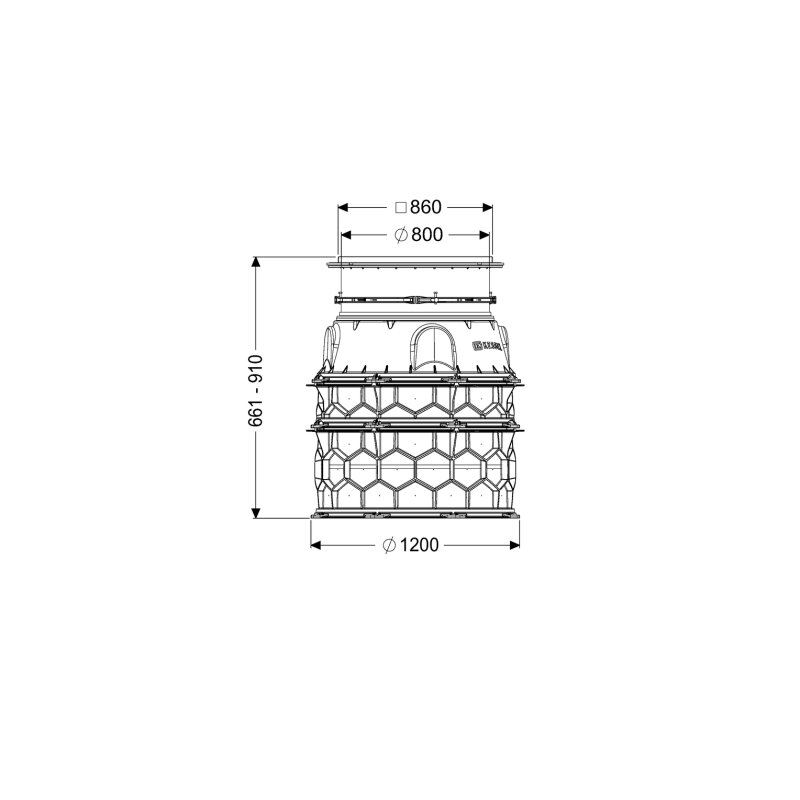

Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 661-910mm, Klasse K3

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 661-910mm, Klasse K3 Das Kessel Schachtmodul LW 1000 Bodenplatte ist eine robuste Lösung für den Einbau ins Erdreich . Konzipiert für die Nassaufstellung , bietet es eine flexible Einbautiefe von 661 bis 910 mm und eine lichte Weite des Einstiegs von 800 mm . Gefertigt aus dauerhaft beständigem PE-HD Kunststoff und mit einer Belastungsklasse K 3 ausgestattet, ist dieses tagwasserdichte Modul ideal für vielfältige Anwendungen. Das modulare KESSEL-Baukastensystem ermöglicht eine individuelle Anpassung an die jeweiligen Gegebenheiten. Wie ist das Schachtmodul aufgebaut und welche Materialien werden verwendet? Das Schachtmodul für die Nassaufstellung ist mit allen erforderlichen Dichtungen und Verbindungskeilen sowie einem Konus mit teleskopischem Aufsatzstück ausgestattet. Es verfügt zudem über eine Rückschlagklappe. Die Zwischenstücke aus dauerhaft beständigem Polyethylen (PE-HD) in schwarzer Farbe besitzen universale Anschlussmöglichkeiten. Durch das modulare KESSEL-Baukastensystem kann der Aufbau mit Zwischenstücken, Konus, Aufsatzstück und Abdeckung flexibel kombiniert werden. Die Einbausituation ist der Einbau in die Bodenplatte. Das Modul wird in Teilen zur bauseitigen Montage geliefert, wobei Steighilfen werksseitig vormontiert sind. Welche Dichtheits- und Belastungseigenschaften besitzt das Schachtmodul? Das Modul ist tagwasserdicht ausgeführt und entspricht der Norm EN 13598-2. Die Belastungsklasse K3 nach EN 1253-1 ermöglicht eine hohe mechanische Beanspruchung, was den Einsatz in Bereichen mit mittlerer Verkehrsbelastung erlaubt. Die Dichtungen und Verbindungskeile sind im Lieferumfang enthalten, um eine sichere Abdichtung zu ermöglichen. Die Grundwasserbeständigkeit ist ab der Unterkante des Bodenteils bis zu 3000 mm gegeben. Welche Eigenschaften zeichnen die Abdeckung aus und welche Maße sind relevant? Die Abdeckplatte des Schachtmoduls ist eckig gestaltet und besteht aus Edelstahl. Die Oberfläche der Abdeckung ist befliesbar, wodurch sie sich harmonisch in das umgebende Bodenbild integrieren lässt. Eine verschraubte Verriegelung trägt zur Sicherheit und Stabilität bei. Mit einer Belastungsklasse K 3 gemäß EN 1253-1 ist die Abdeckung für entsprechende Belastungen ausgelegt. Die Abmessungen der Abdeckung betragen 860 mm Breite und 860 mm Länge bei einer Höhe von 79 mm. Die maximale Bodenbelaghöhe beträgt 14 mm. Der Behälter verfügt über eine lichte Weite von 1000 mm, der Einstieg hat eine lichte Weite von 800 mm. Die Länge und Breite des Moduls betragen jeweils 1200 mm. Technische Daten Material: PE-HD Farbe: schwarz Einbautiefe: 661 - 910 mm Lichte Weite Einstieg (LW): 800 mm Lichte Weite Behälter (LW): 1000 mm Belastungsklasse: K 3 (EN 1253-1) Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Gewicht netto: 103,19 kg Abdeckung Material: Edelstahl Zulauf max. Anbohrung: DN 150 Das Kessel Schachtmodul LW 1000 Bodenplatte bietet eine zuverlässige und anpassungsfähige Lösung für den Einbau ins Erdreich. Seine modulare Bauweise aus robustem PE-HD Kunststoff ermöglicht eine flexible Installation mit einer Einbautiefe von 661 bis 910 mm. Die tagwasserdichte Konstruktion und die Belastungsklasse K 3 der Edelstahl-Abdeckung tragen zu hoher Funktionalität und Langlebigkeit bei. Mit einer lichten Weite des Einstiegs von 800 mm und einer Grundwasserbeständigkeit von 3000 mm ist dieses Modul eine solide Wahl für anspruchsvolle Anwendungen. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740008 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
