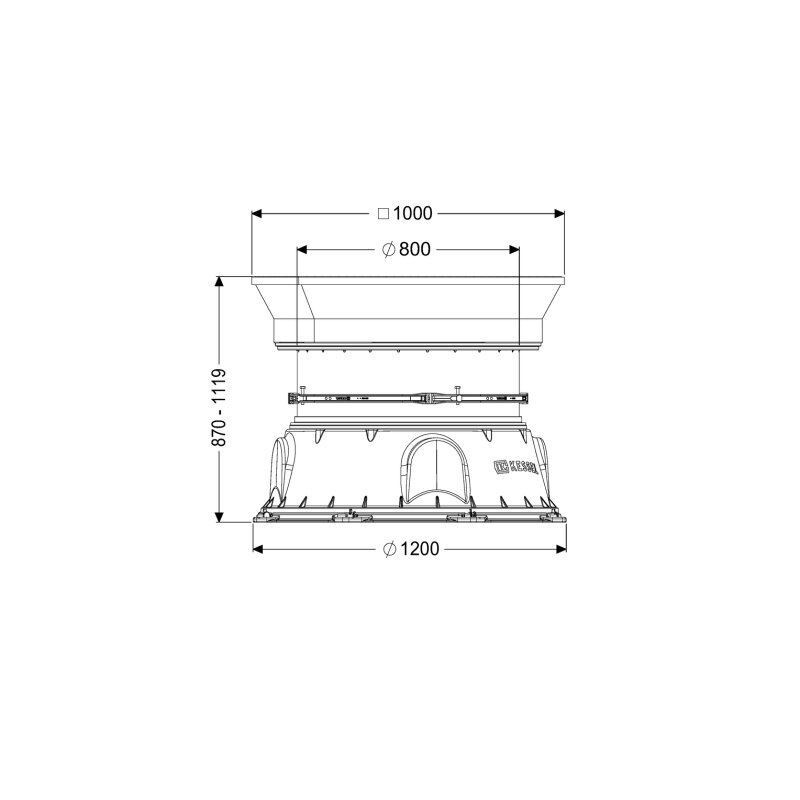

Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 870-1119mm, Klasse B 125

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 870-1119mm, Klasse B 125 Der Kessel Schachtmodul LW 1000 Bodenplatte ist eine robuste und flexible Lösung für den Einbau ins Erdreich . Konzipiert für die Nass- oder Trockenaufstellung , bietet dieses Modul eine variable Einbautiefe von 870 bis 1119 mm und eine lichte Weite des Einstiegs (LW) von 800 mm . Mit einer Belastungsklasse B 125 ist es für Bereiche mit leichter Verkehrsbelastung geeignet und durch sein modulares Baukastensystem flexibel kombinierbar. Aus welchen Materialien besteht das Schachtmodul und wie ist es aufgebaut? Das Schachtmodul von Kessel ist aus dauerhaft beständigem Polyethylen (PE-HD) in schwarzer Farbe gefertigt und entspricht der Norm EN 13598-2 . Es ist mit werksseitig vormontierten Steighilfen nach DIN EN 13101 und BGR 177 ausgestattet. Das modulare System ermöglicht eine flexible Kombination von Zwischenstücken, Konus, Aufsatzstück und Abdeckung. Die Zwischenstücke aus PE bieten universale Anschlussmöglichkeiten. Welche Funktionen bietet das Kessel Schachtmodul? Das Modul ist tagwasserdicht und weist eine Grundwasserbeständigkeit von 3000 mm ab der Unterkante des Bodenteils auf. Die Höhenverstellbarkeit wird durch ein teleskopisches Aufsatzstück realisiert, das eine präzise Anpassung an die Einbautiefe ermöglicht. Für den Zulauf ist eine maximale Anbohrung von 150 DN vorgesehen. Eine Rückschlagklappe ist ebenfalls integriert. Welche Eigenschaften hat die Abdeckung des Schachtmoduls? Die eckige Abdeckplatte ist aus Edelstahl gefertigt und verfügt über eine rutschhemmende Oberfläche . Sie ist verriegelt und ebenfalls tagwasserdicht . Die Abdeckung erfüllt die Belastungsklasse B 125 nach EN 124 , was sie für Fußgängerbereiche und leichte Fahrzeugbelastung qualifiziert. Ihre Abmessungen betragen 1096 mm in der Länge, 1005 mm in der Breite und 245 mm in der Höhe. Technische Daten Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 800 mm Einbautiefe: 870 - 1119 mm Belastungsklasse Abdeckung: B 125 (EN 124) Material Schachtmodul: Polyethylen (PE-HD) Abdeckung Material: Edelstahl Dichtheit: tagwasserdicht Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Zulauf max. Anbohrung (DN): 150 Nettogewicht: 168,6 kg Das Kessel Schachtmodul LW 1000 Bodenplatte bietet eine flexible und robuste Lösung für den Erdeinbau. Mit seiner modularen Bauweise aus langlebigem PE-HD, einer variablen Einbautiefe von 870 bis 1119 mm und einer Belastungsklasse B 125 (EN 124) für die Abdeckung ist es vielseitig einsetzbar. Die tagwasserdichte Konstruktion und die Ausstattung mit einem teleskopischen Aufsatzstück sowie einer Rückschlagklappe stellen eine zuverlässige Funktion sicher. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740142 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Belastungsklasse nach EN 13598-2: B-125 Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
