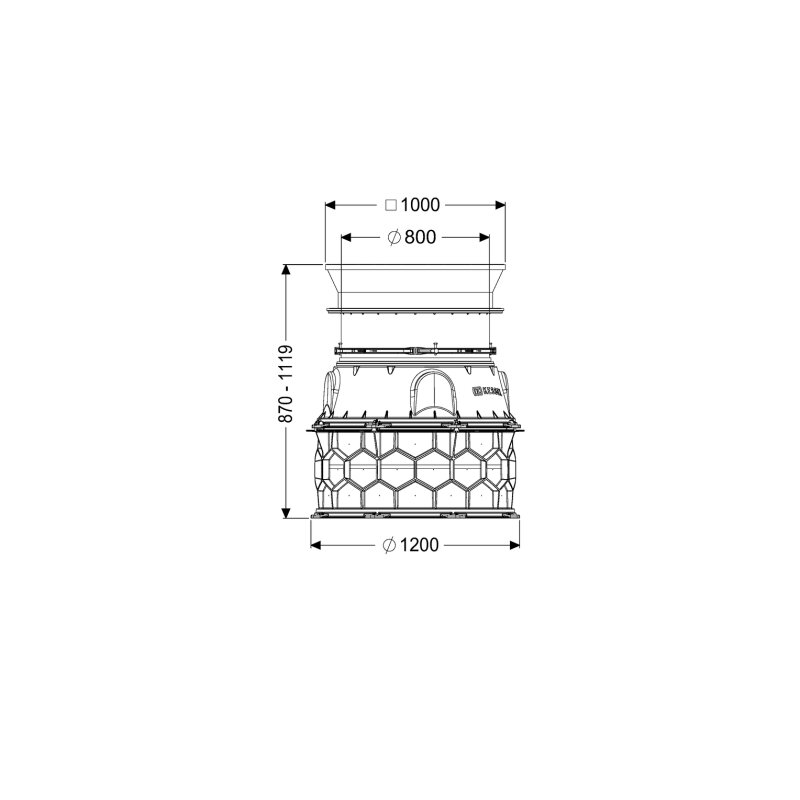

Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 870-1119mm, Klasse D 400

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 870-1119mm, Klasse D 400 Das Kessel LW 1000 Schachtmodul Bodenplatte ist eine robuste und flexible Lösung für den Einbau ins Erdreich. Konzipiert für eine Einbautiefe von 870 bis 1119 mm und eine lichte Weite des Einstiegs von 800 mm, ist es für die Belastungsklasse D 400 ausgelegt. Das Modul aus widerstandsfähigem PE-HD ist tagwasserdicht und eignet sich für Nass- oder Trockenaufstellungen. Wie ist das Kessel Schachtmodul konstruiert? Das Schachtmodul besteht aus dauerhaft beständigem Polyethylen (PE-HD) in schwarzer Farbe. Es ist mit Steighilfen nach DIN EN 13101 und BGR 177, allen erforderlichen Dichtungen und Verbindungskeilen sowie einem Konus mit teleskopischem Aufsatzstück ausgestattet. Die Zwischenstücke aus Kunststoff bieten universale Anschlussmöglichkeiten. Eine eckige Abdeckplatte aus Edelstahl mit rutschhemmender Oberfläche und Verriegelung komplettiert das Modul. Welche Vorteile bietet das modulare System? Durch das modulare KESSEL-Baukastensystem kann der Aufbau mit Zwischenstücken, Konus, Aufsatzstück und Abdeckung flexibel kombiniert werden. Dies ermöglicht eine Anpassung an unterschiedliche Einbausituationen. Die lichte Weite des Behälters beträgt 1000 mm, während die lichte Weite des Einstiegs 800 mm misst. Welche Sicherheitsmerkmale und Einbauhinweise sind zu beachten? Das Schachtmodul ist tagwasserdicht und bietet eine Grundwasserbeständigkeit von 3000 mm ab der Unterkante des Bodenteils. Es ist für die Belastungsklasse D 400 nach EN 124 ausgelegt. Bei dieser Belastungsklasse ist bauseitig eine Lastverteilungsplatte zu verbauen, um eine sichere Lastverteilung zu ermöglichen. Das Modul ist zudem mit einer Rückschlagklappe ausgestattet. Welche Normen und Zulassungen liegen vor? Das Schachtmodul entspricht der Norm EN 13598-2 und besitzt die Zulassung Z-42.1-527. Die montierten Steighilfen erfüllen die Anforderungen nach DIN EN 13101 und BGR 177, was die Sicherheit und Qualität der Zugänge sicherstellt. Technische Daten Einbausituation: Einbau ins Erdreich Einbautiefe: 870 - 1119 mm Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 800 mm Belastungsklasse: D 400 (EN 124) Material: PE-HD Abdeckungsart: Abdeckplatte eckig, Edelstahl, rutschhemmend, verriegelt Gewicht netto: 188,6 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Zulauf max. Anbohrung (DN): 150 Das Kessel LW 1000 Schachtmodul Bodenplatte bietet eine flexible und belastbare Lösung für den Einbau ins Erdreich. Mit seiner robusten PE-HD-Konstruktion, der tagwasserdichten Ausführung und der hohen Belastungsklasse D 400 ist es für anspruchsvolle Anwendungen geeignet. Die flexible Einbautiefe von 870 bis 1119 mm und die lichte Weite des Einstiegs von 800 mm unterstreichen die Vielseitigkeit dieses Moduls. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740159 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Belastungsklasse nach EN 13598-2: D-400 Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
