Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 896-1145mm, Klasse A 15

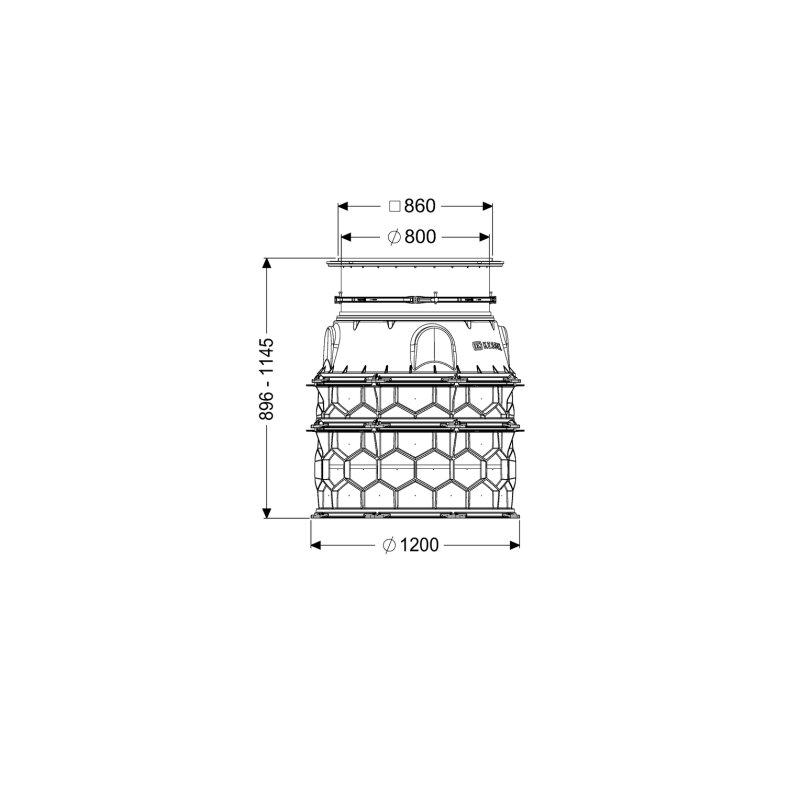

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 896-1145mm, Klasse A 15 Das KESSEL Schachtmodul LW 1000 Bodenplatte ist ein robustes Modul für den Einbau ins Erdreich. Es bietet eine flexible Einbautiefe von 896 bis 1145 mm und eine lichte Weite des Einstiegs von 800 mm. Mit der Belastungsklasse A 15 ist es für Bereiche mit Fußgänger- und Radverkehr geeignet und kann sowohl nass als auch trocken aufgestellt werden. Wie ist das KESSEL Schachtmodul aufgebaut und welche Materialien werden verwendet? Das Schachtmodul besteht aus dauerhaft beständigem Polyethylen (PE-HD) in schwarzer Farbe. Es ist mit werksseitig vormontierten Steighilfen nach DIN EN 13101 und BGR 177 ausgestattet. Zum Lieferumfang gehören alle erforderlichen Dichtungen, Verbindungskeile sowie ein Konus mit teleskopischem Aufsatzstück. Die Zwischenstücke aus Kunststoff bieten universale Anschlussmöglichkeiten. Das modulare KESSEL-Baukastensystem ermöglicht eine flexible Kombination von Zwischenstücken, Konus, Aufsatzstück und Abdeckung. Welche technischen Eigenschaften und Normen erfüllt das Schachtmodul? Das Schachtmodul entspricht der Norm EN 13598-2 und besitzt die Zulassung Z-42.1-527. Es ist tagwasserdicht und weist eine Grundwasserbeständigkeit von 3000 mm ab der Unterkante des Bodenteils auf. Die Belastungsklasse A 15 nach EN 124 erlaubt eine sichere Nutzung in Bereichen mit geringer Verkehrsbelastung. Die maximale Anbohrung für den Zulauf beträgt DN 150. Die Höhenverstellbarkeit wird durch ein teleskopisches Aufsatzstück ermöglicht. Welche Merkmale zeichnen die Abdeckung aus? Die Abdeckung ist eine eckige Abdeckplatte aus Edelstahl. Sie ist rutschhemmend gestaltet und wird verschraubt, was für zusätzliche Sicherheit sorgt. Mit einer Breite von 950 mm, einer Länge von 950 mm und einer Höhe von 44 mm fügt sie sich optimal ein. Auch die Abdeckung ist tagwasserdicht und erfüllt die Belastungsklasse A 15. Technische Daten Material: Polyethylen (PE-HD) Einbausituation: Einbau ins Erdreich Einbautiefe: 896 - 1145 mm Lichte Weite Einstieg (LW): 800 mm Lichte Weite Behälter (LW): 1000 mm Belastungsklasse: A 15 (EN 124) Dichtheit: tagwasserdicht Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Abdeckung Material: Edelstahl Abdeckung Maße (L x B x H): 950 x 950 x 44 mm Das KESSEL Schachtmodul LW 1000 Bodenplatte bietet eine flexible und sichere Lösung für den Einbau ins Erdreich. Mit seiner robusten PE-HD-Konstruktion, der variablen Einbautiefe von 896 bis 1145 mm und der Belastungsklasse A 15 der Edelstahl-Abdeckung ist es für anspruchsvolle Umgebungen geeignet. Die modulare Bauweise und die vormontierten Steighilfen erleichtern die Anpassung an verschiedene Anforderungen und die Montage. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740016 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Belastungsklasse nach EN 13598-2: A-15 Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
