Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 903-1152mm, Klasse A 15/l 15

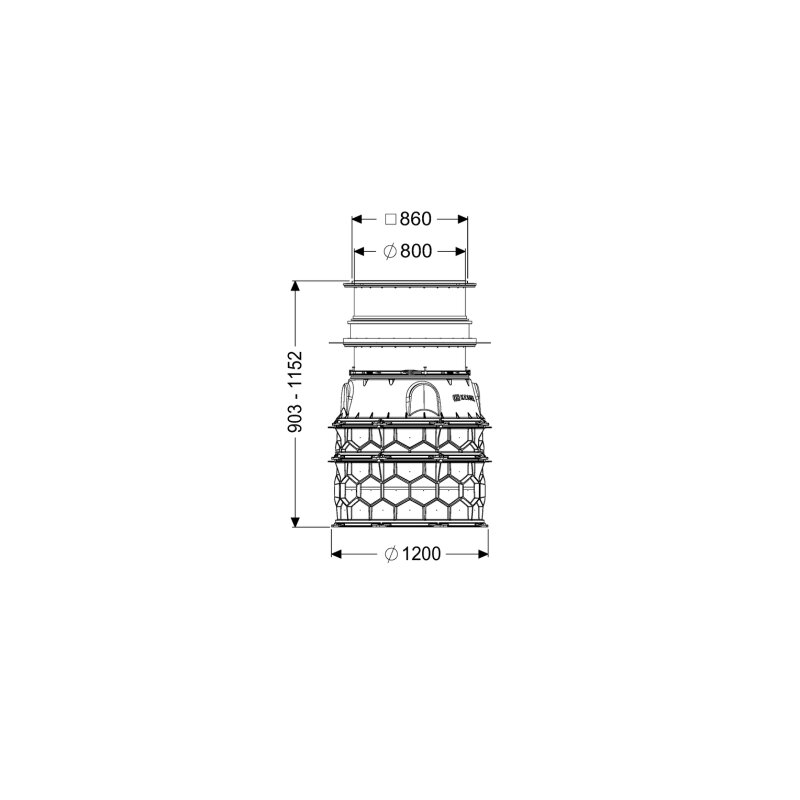

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 903-1152mm, Klasse A 15/L 15 Der Kessel LW 1000 Schachtmodul Bodenplatte ist ein robustes System aus PE-HD für die Nassaufstellung. Er ist für den Einbau in die Bodenplatte konzipiert und bietet eine variable Einbautiefe von 903 bis 1152 mm. Mit einer lichten Weite des Einstiegs von 800 mm und einer Belastungsklasse von A 15 (EN 124) / L 15 (EN 1253-1) eignet er sich für Bereiche mit Fußgänger- und leichtem Fahrzeugverkehr. Wie ist das Kessel Schachtmodul aufgebaut und welche Materialien werden verwendet? Das Schachtmodul ist mit allen erforderlichen Dichtungen und Verbindungskeilen sowie einem Konus mit teleskopischem Aufsatzstück ausgestattet. Die Zwischenstücke bestehen aus dauerhaft beständigem Polyethylen (PE) in schwarzer Farbe und bieten universale Anschlussmöglichkeiten. Durch das modulare KESSEL-Baukastensystem kann der Aufbau mit Zwischenstücken, Konus, Aufsatzstück und Abdeckung flexibel kombiniert werden. Die eckige Abdeckplatte aus Edelstahl ist rutschhemmend und verschraubt, was eine sichere und langlebige Nutzung ermöglicht. Welche Abmessungen und Einbausituationen sind zu beachten? Das Modul ist für den Einbau in die Bodenplatte vorgesehen und weist eine Einbautiefe von 903 bis 1152 mm auf. Die Grundfläche beträgt 1200 x 1200 mm. Die lichte Weite des Einstiegs (LW) misst 800 mm, während die lichte Weite des Behälters (LW) 1000 mm beträgt. Die Abdeckplatte hat Abmessungen von 950 x 950 x 44 mm (L x B x H). Das Schachtmodul ist tagwasserdicht und grundwasserbeständig bis 3000 mm ab Unterkante Bodenteil. Welche Normen und Zulassungen erfüllt das Schachtmodul? Das Schachtmodul entspricht der Norm EN 13598-2 und besitzt die Zulassung Z-42.1-527. Die Höhenverstellung erfolgt über ein teleskopisches Aufsatzstück, das eine flexible Anpassung an die Einbausituation ermöglicht. Der maximale Zulauf für Anbohrungen beträgt DN 150. Die Auslieferung erfolgt in Teilen zur bauseitigen Montage, wobei Steighilfen werksseitig vormontiert sind. Technische Daten Material: PE-HD Farbe: schwarz Einbausituation: Einbau in die Bodenplatte Einbautiefe: 903 - 1152 mm Lichte Weite Einstieg (LW): 800 mm Lichte Weite Behälter (LW): 1000 mm Außendurchmesser Grubenboden: 1200 mm Abdeckung Material: Edelstahl Belastungsklasse: A 15 (EN 124) / L 15 (EN 1253-1) Dichtheit: tagwasserdicht Das Kessel LW 1000 Schachtmodul Bodenplatte bietet eine flexible und langlebige Lösung für den Einbau in Bodenplatten. Die robuste Konstruktion aus PE-HD, die variable Einbautiefe von 903 bis 1152 mm und die hohe Belastungsklasse A 15 / L 15 ermöglichen eine sichere und anpassungsfähige Installation. Die tagwasserdichte Ausführung und die Möglichkeit der Höhenverstellung durch ein teleskopisches Aufsatzstück unterstreichen die durchdachte Konzeption dieses Moduls. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740011 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Belastungsklasse nach EN 13598-2: A-15 Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
