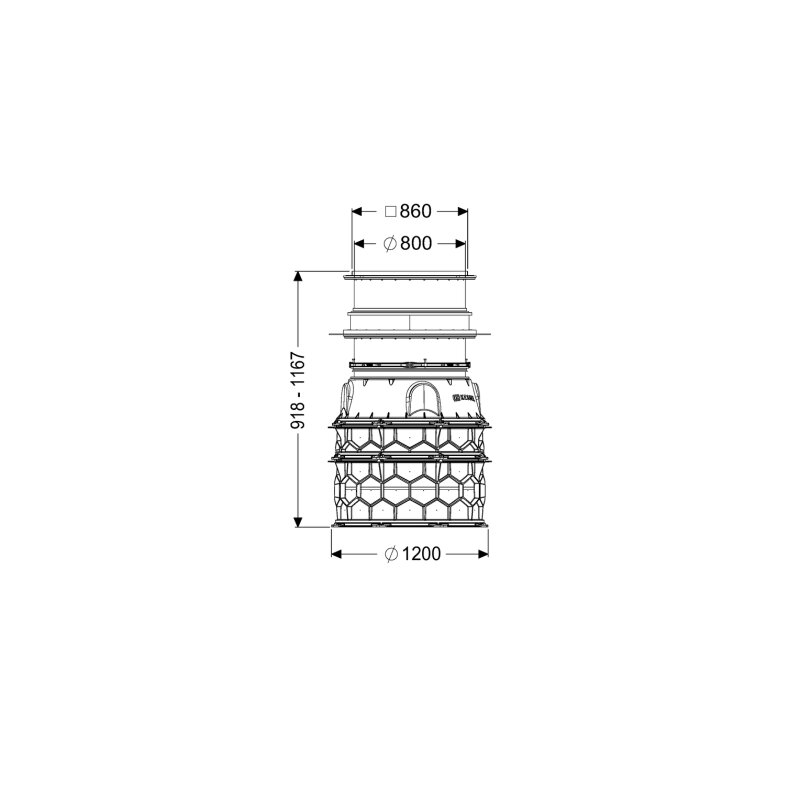

Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 918-1167mm, Klasse K3

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 918-1167mm, Klasse K3 Der Kessel Schachtmodul LW 1000 Bodenplatte mit einer lichten Weite von 800 mm und einer Einbautiefe von 918 bis 1167 mm ist ein robustes Technikschachtmodul der Belastungsklasse K3. Das modulare System aus hochwertigem Polyethylen (PE-HD) eignet sich für den Einbau in Bodenplatten und bietet eine tagwasserdichte Abdichtung mittels Flansch mit elastomerer Sperrbahn. Es ist ideal für Anwendungen, die eine sichere und flexible Schachtlösung mit universalen Anschlussmöglichkeiten erfordern. Wie ist das Schachtmodul aufgebaut und welche Materialien werden verwendet? Das Schachtmodul besteht aus einem Grundkörper aus dauerhaft beständigem Polyethylen (PE-HD) in schwarzer Farbe. Es umfasst alle erforderlichen Dichtungen und Verbindungskeile sowie einen Konus mit einem teleskopischen Aufsatzstück zur Höhenverstellung. Die Zwischenstücke sind ebenfalls aus PE gefertigt und ermöglichen universale Anschlussmöglichkeiten. Die Konstruktion ist für die Nassaufstellung vorgesehen und wird in Teilen zur bauseitigen Montage geliefert, wobei Steighilfen bereits vormontiert sind. Welche Abmessungen und Belastungsklassen sind relevant? Das Modul hat eine Länge und Breite von jeweils 1200 mm und eine lichte Weite des Behälters von 1000 mm. Der Zugang ist mit einer lichten Weite von 800 mm dimensioniert. Die Einbautiefe ist teleskopisch von 918 bis 1167 mm verstellbar. Die Belastungsklasse K3 nach EN 1253-1 erlaubt eine Belastung, die für viele Anwendungen im öffentlichen und privaten Bereich geeignet ist. Die Grundwasserbeständigkeit beträgt 3000 mm ab Unterkante Bodenteil. Wie ist die Abdichtung und Abdeckung des Schachtmoduls gestaltet? Die Abdichtung erfolgt tagwasserdicht über einen Flansch mit elastomerer Sperrbahn. Die Abdeckung besteht aus einer eckigen Abdeckplatte aus Edelstahl mit den Maßen 860 x 860 mm und einer Höhe von 79 mm. Die Oberfläche der Abdeckung ist befliesbar und die Verriegelung erfolgt verschraubt. Die maximale Bodenbelaghöhe beträgt 14 mm, was eine flexible Anpassung an verschiedene Bodenbeläge ermöglicht. Welche Normen und Zulassungen liegen vor? Das Schachtmodul entspricht der Norm EN 13598-2 und ist mit der Zulassung Z-42.1-527 versehen. Diese Ausstattungen sichern die Einhaltung der relevanten technischen Anforderungen für den Einsatz im Bereich der Technikschächte und Bodenplatten. Technische Daten Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 800 mm Einbautiefe: 918 - 1167 mm Belastungsklasse: K 3 (EN 1253-1) Material: Polyethylen (PE-HD) Farbe: schwarz Abdeckungsart: Abdeckplatte eckig aus Edelstahl Abdeckungsmaße: 860 x 860 x 79 mm (B x L x H) Dichtheit: tagwasserdicht Grundwasserbeständigkeit: 3000 mm ab Unterkante Bodenteil Das Kessel Schachtmodul LW 1000 Bodenplatte bietet eine flexible und sichere Lösung für den Einbau in Bodenplatten mit einer belastbaren Konstruktion aus PE-HD. Die teleskopische Höhenverstellbarkeit und die universalen Anschlussmöglichkeiten machen es vielseitig einsetzbar. Die tagwasserdichte Abdichtung und die befliesbare Edelstahlabdeckung stellen eine langlebige und ansprechende Ausführung für verschiedene Einsatzbereiche sicher. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740009 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
