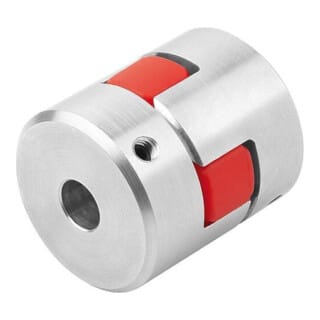

KIPP Elastomer-Klauenkupplung Gr.38 D1=32 D2=32 L=114 E.

Einleitung Die KIPP Elastomer-Klauenkupplung Gr.38 ist eine flexible Kupplung, die zur Übertragung von Drehmomenten in Maschinen und Antriebssystemen eingesetzt wird. Eigenschaften • Nabe aus Edelstahl mit blanker Oberfläche n• Kupplungsstern aus Polyurethan in verschiedenen Härtegraden (80, 92, 98 Shore A) n• Elastomer-Klauenkupplung zur Ausgleichung axialer, radialer und winkeliger Fluchtungsfehler n• Dämpfung von Schwingungen und Drehmomentstößen durch Elastomer-Kupplungsstern n• Härtegrad des Kupplungssterns beeinflusst Drehmomentübertragung, Steifigkeit und Dämpfung n• Spielfreie Variante durch Vorspannung der Kupplungssterne in den Naben n• H7 Passung mit empfohlenem Passungsspiel von 0,02 mm bis 0,05 mm n• Montage durch Aufschieben der Naben auf Wellen und Sicherung mit Klemmnaben n• Passfedernut nach DIN 6885 verfügbar n• Temperaturbeständigkeit abhängig vom Härtegrad des Kupplungssterns (Blau, Gelb, Rot) Lieferumfang • 2 x Naben Edelstahl n• 1 x Elastomer-Kupplungsstern Polyurethan (Blau 80 Shore A, Gelb 92 Shore A oder Rot 98 Shore A) n• 2 x Klemmnaben
