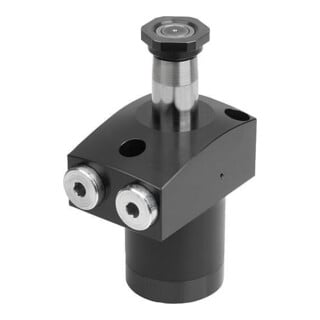

KIPP Schwenkspanner hydraulisch Form A doppelt wirkend DK 40 Hub 25 Gewinde-U

Einleitung Der KIPP Schwenkspanner hydraulisch Form A ist ein doppelt wirkender Spannmechanismus, der für präzise Spannanwendungen entwickelt wurde. Eigenschaften • Schwenkspanner für Spannvorrichtungen mit freiem Zugang beim Entnehmen und Hineinlegen n• Arbeiten als einfach oder doppelt wirkende Zugzylinder n• Spannbewegung kombiniert Schwenk- und Hubbewegung, tatsächlicher Spannhub linear n• Drei Gehäusearten und verschiedene Betätigungsweisen verfügbar n• Auswahl zwischen linkem oder rechtem Schwenkwinkel von 90° n• Langlebig durch integrierten Metallabstreifer zum Schutz vor Spänen n• Überlastsicherung schützt Schwenkmechanik vor Beschädigungen bei Blockierungen n• Gehäuse und Kolben aus Stahl, Kolben gehärtet, Gehäuse brüniert n• Dichtung aus NBR für zuverlässige Abdichtung n• Verschiedene Anschlussarten: Gewindeanschluss, O-Ring-Flanschanschluss, gebohrte Kanäle n• Kollisionsfreier Zugang zum Werkstück gewährleistet n• Druckversorgung über diverse Anbindungsmöglichkeiten n• Montagehinweise beachten, Spannarme müssen gegengehalten werden zur Schonung der Kugelführung n• Austausch des Sinterfilters bei einfach wirkenden Zylindern je nach Belüftungsanschluss erforderlich n• Auf Anfrage größere Kolbendurchmesser, Hübe, Schwenkwinkel und Spannarmaufnahmen sowie Positionskontrolle erhältlich Lieferumfang • 1 x Schwenkspanner hydraulisch Form A doppelt wirkend n• 1 x Schraube oder Mutter für Spannarmaufnahme
