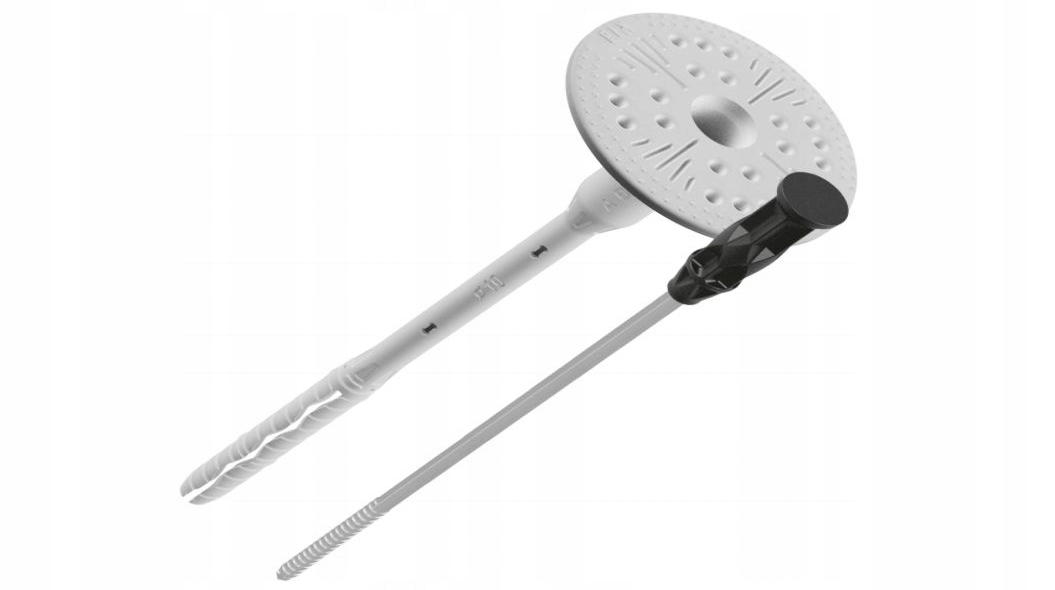

Koelner Dämmstoffbefestigungen, Kunststoffdübel 10 X 260 Mm Kl-260np, 100 Stück

KL-260NP Fassadenstecker mit eingeschlagenem Kunststoffstift!!! Eingeschlagener Fassadenstecker mit Kunststoff Stift zur tiefen Installation in der Wärmedämmung mit Wärmedämmstopfen. Verpackung: 100 Stück. Größe: Ø10 Produkt: KL-260NP Anschlussdurchmesser [d]: 10 mm Anschlusslänge [L1]: 260 mm Plattendurchmesser [D]: 60 mm Zulassungen • ETA-07/0291 • AT-15-8091/2015 • AT-15-9119/2015 Merkmale und Vorteile Verlegung in allen Untergründen (Kategorien A, B, C, D, E). Das Produkt wird für die Tiefenverlegung in Wärmedämmung (mit einer Wärmedämmung) empfohlen. Der Dämmstopfen reduziert die Wärmedurchlässigkeit und gewährleistet eine homogene Fassadenoberfläche. Die präzise Konstruktion des Stopfens ermöglicht optimale Parameter bei einer auf 25 mm reduzierten Verankerungszone. Die hohe Steifigkeit der Platte (0,4 kN/mm) sichert die Stabilität des Wärmedämmsystems und wirkt Vibrationen durch Windzugkräfte entgegen. Das Produkt bietet die erforderlichen technischen Parameter zu geringen Kosten. Die Montage ist mit einer zusätzlichen KWL-Platte in den Durchmessern 90, 110 und 140 mm möglich. Anwendungen Fassadendämmsysteme (etics) Styroporplatten Mineralwolleplatten Holzwolleplatten Polyurethanplatten Leichte Wärmedämmplatten Untergrundmaterial Zertifiziert für: Beton C20/25-C50/60 Vollziegel Kanalbetonplatte Vollsilikatziegel Hohlsilikat Ziegel Leichtbetonsteine Leichtbeton-Hohlblocksteine Leichtbetonbauteile Porenbeton Montageanleitung Bohren Sie ein Loch mit dem entsprechenden Durchmesser und der entsprechenden Tiefe. Klopfen Sie die Dübelhülse leicht mit einem Hammer ein, bis sie vollständig in der Wärmedämmung eingebettet ist (die Dübelplatte sollte bündig mit der Wärmedämmung abschließen). Treiben Sie den Stahlstift ein, bis der Dübel vollständig verankert und bündig mit der Oberfläche der Wärmedämmung ist. Die Verankerungstiefe beträgt für Untergründe der Kategorie A, B, C (Beton, Voll- und Lochziegel) 25 mm, für Untergrund D (Leichtbetonsteine) 40 mm und für Untergrund E (Porenbeton) 40 mm. 60 mm. Um den Stopfen tief in der Wärmedämmung zu versenken, schneiden Sie mit einem KFS-Fräser ein Loch in die Wärmedämmung. Verschließen Sie das Loch nach dem Einsetzen des Verbinders mit einem für die jeweilige Wärmedämmung geeigneten Stopfen (KES – Polystyrol / KES-MW – Mineralwolle). Für die Installation von Weichdämmung und Lamellenwolle empfiehlt sich die Verwendung eines Stopfens mit zusätzlicher KWL-Druckplatte mit einem Durchmesser von 90, 110 oder 140 mm.
