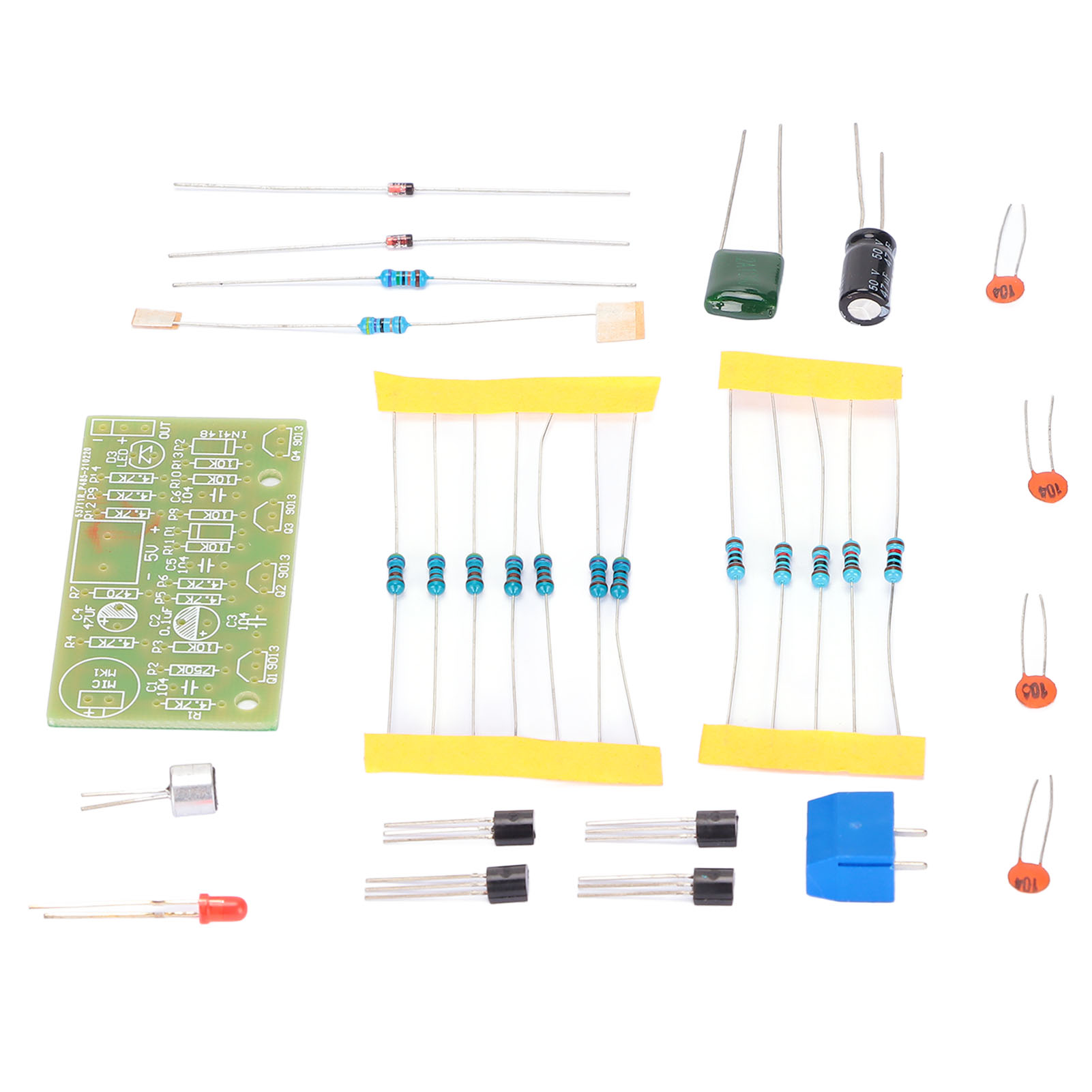

Komponentensatz Für Sprachumschaltmodul, Akustik- Und Klangsteuerungsplatine, 5v (diy).

1. Verbesserte Steuerung: Dieses sprachgesteuerte Schaltmodul ermöglicht die einfache Bedienung des Schalters durch einfaches Händeklatschen und ist ideal für DIY-Projekte. 2. Stabiler Betrieb: Das Modul besteht aus zwei Audioverstärkerschaltungen (Q1 und Q2). Das Audiosignal wird von MK1 empfangen. Der an die Basis von Q1 angeschlossene Kondensator C1 wird verstärkt, und seine Spannung wird direkt vom Kollektor an die Basis von Q2 angelegt. Dadurch entsteht ein negatives Rechtecksignal, das die bistabile Schaltung ansteuert. 3. Hohe Genauigkeit: Der Frequenzgang der R1-C1-Schaltung ist auf ca. 3 kHz begrenzt und bietet somit eine hohe Empfindlichkeit. Beim Einschalten ist der bistabile Transistor Q4 gesperrt, Q3 ist gesättigt und die Diode D3 bleibt gesperrt. 4. Effizienter Betrieb: Wenn MK1 ein Steuersignal empfängt, wird das erzeugte negative Rechtecksignal zweifach verstärkt. Die von D1 angelegten negativen Spitzenwerte werden an die Basis von Q3 angelegt, was ein schnelles Schalten und die Aktivierung von D3 nach der Differenzverarbeitung bewirkt. 5. Schnelle Reaktion: Sobald MK1 wieder mit dem Steuersignal verbunden wird, kehrt sich die Schaltung um und D3 wird deaktiviert. Die Leiterplatte ist über den Anschluss J1 für den externen Zugriff reserviert, um das Relais per Sprachsteuerung an Steuergeräte und andere Geräte anzusteuern. Die Relais benötigen an jedem Ende eine Prüfspule und eine Diode. Produkttyp: Sprachschaltmodul. Betriebsspannung: 5 V. Abmessungen der Leiterplatte: ca. 28 x 49 mm. Lieferumfang: 1 x Sprachschaltmodul-Kit.
