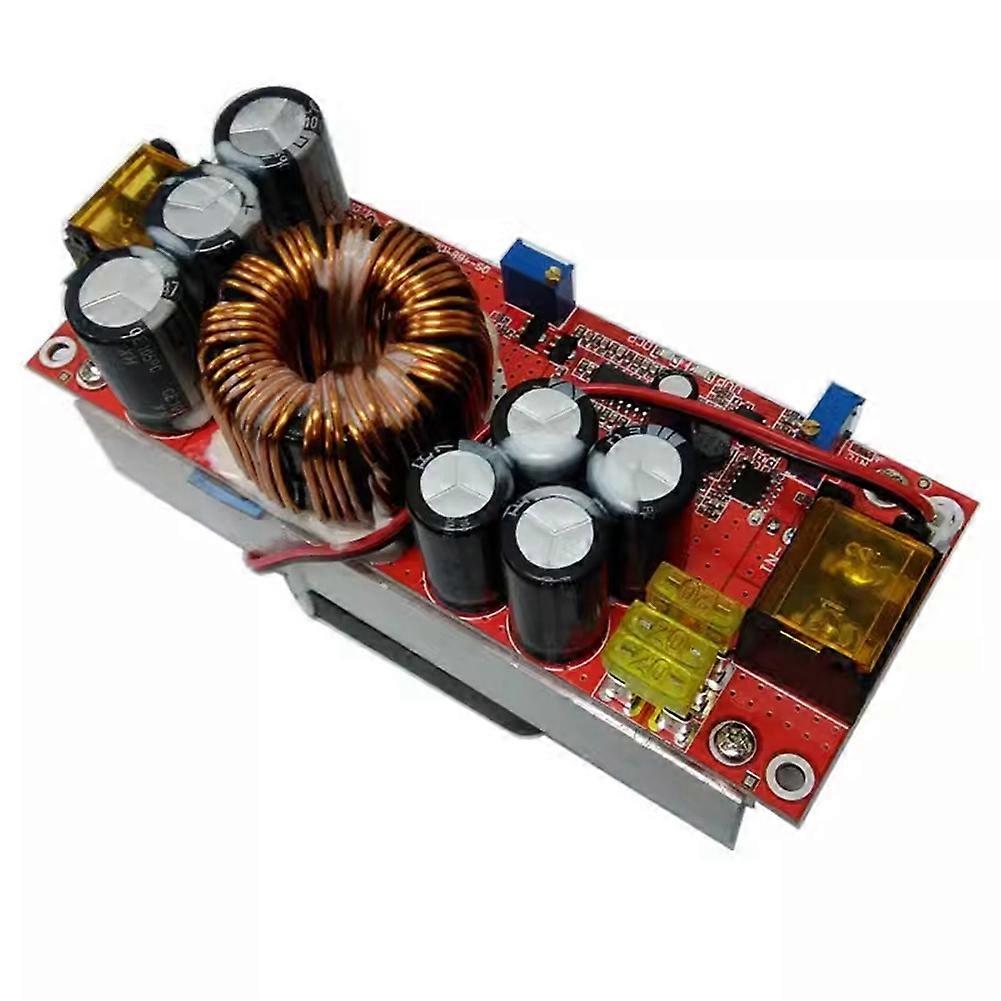

Konstantspannungs- Und Konstantstrom-boost-dc-wandlermodul, 1500w Bis 1800w, 12-60v Bis 12-90v.

1. Dank eines aerodynamisch optimierten Kühlkörpers wird die Wärmeableitung optimiert und eine hohe Ausgangsleistung erzielt (bis zu ca. 1800 W mit zusätzlichem 48-V-Eingang und Lüfter). Die Integration von MLCC-Keramikkondensatoren am Ein- und Ausgang reduziert die Restwelligkeit am Ausgang deutlich. Diese beträgt ca. 100 mV bei der Wandlung von 48 V auf 72 V bei 4 A. Die Ausgangsspannung liegt bei ca. 19 V, der Strom bei ca. 30 A und die Unterspannungsabschaltung bei ca. 10,5 V. 2. Der thermisch geregelte Lüfter mit Flüssigkeitslager sorgt für ein optimales Verhältnis zwischen Geräuschentwicklung und Wärmeableitung. Bei geringer Last läuft der Lüfter nicht. Bei hoher Last und einer Temperatur von ca. 60 °C schaltet er sich automatisch ein. Dies reduziert effektiv die Geräuschentwicklung und verlängert die Lebensdauer des Wandlers. Ein- und Ausgang verwenden Hochfrequenzkondensatoren, die eine geringe Restwelligkeit am Ausgang, minimale Wärmeentwicklung und eine lange Lebensdauer gewährleisten. Die Isolierplatte der Hauptleistungsröhre besteht aus Aluminiumoxid, dessen Wärmeleitfähigkeit zehnmal höher ist als die herkömmlicher Isolatoren. Drei Kontrollleuchten (Unterspannung, Überstrom und Leistung) zeigen den Betriebszustand deutlich an. Drei parallelgeschaltete 20-A-Eingangssicherungen schützen den Ausgang vor versehentlichen Kurzschlüssen. Dank der 100-V-210-A-TO-247-Leistungsröhre bietet das Gerät eine große Leistungsreserve und ein exzellentes dynamisches Ansprechverhalten. Der einstellbare Unterspannungsschutz schützt verschiedene Akkutypen; das Gerät kann auch mit Solarzellen verwendet werden. Die Konstantstromfunktion ermöglicht das Erhöhen der Batteriespannung, das Laden von Akkus und vieles mehr. Zwei große Magnetringe aus Eisen-Silizium-Aluminium, die mit vier parallel geschalteten, 1,2 mm² starken, reinen Kupferlackdrähten arbeiten, gewährleisten geringe Wärmeabgabe und hohe Effizienz. Der Ausgangsstrom des Konstantandrahts wird abgetastet, was zu einem stabilen Konstantstrom und geringer thermischer Drift führt. Diese Konstruktion erreicht einen Wirkungsgrad von bis zu 98,1 % (siehe Wirkungsgradkurve im Datenblatt unten für Details). 3296 W Mehrgangpotentiometer, H
