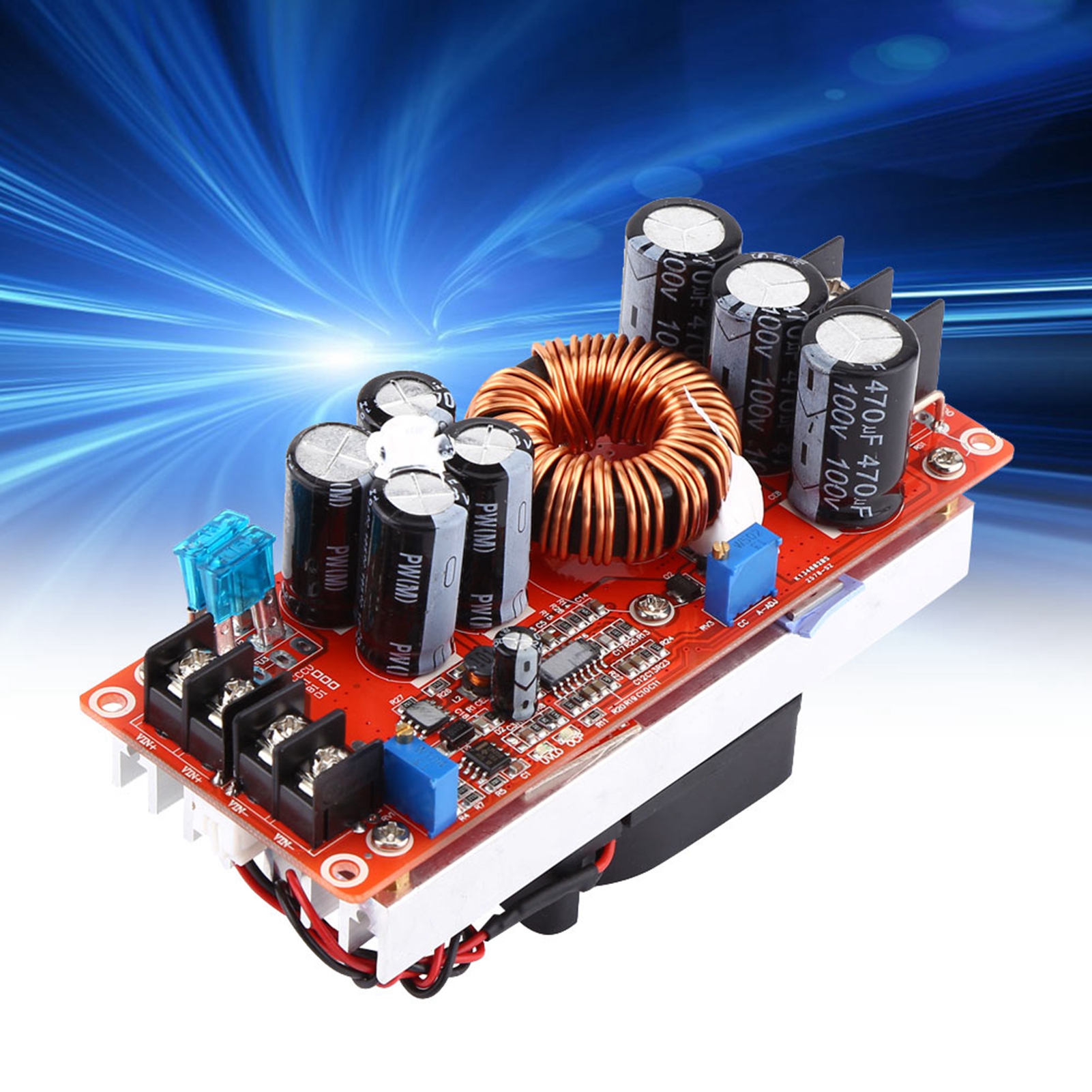

Konstantstrom-boost-modul 1200w, Neues Modell 2017, Mit Temperaturgesteuertem Lüfter Und Festem Kupferpfeiler, Antistatische Verpackung.

Willkommen in unserem Shop! Dieses 1200-W-DC/DC-Aufwärtswandler-Modul ist ideal für elektrische Geräte, digitale Produkte, Laptops und vieles mehr. Ein- und Ausgänge verfügen über Schraubklemmen für einfaches Anschließen und Trennen der Kabel. Es zeichnet sich durch einen hohen Wirkungsgrad von bis zu 97 % aus, abhängig von Eingangs-/Ausgangsspannungen, Strömen und Spannungsdifferenzen. Ein großer Kühlkörper und ein Lüfter sorgen für optimale Wärmeableitung. Dieses Modul kann auch als Treiber für Hochleistungs-LED-Lampen oder als Spannungsregler für Solarmodule verwendet werden. Merkmale: - Typ: Nicht isoliertes Aufwärtswandlermodul - Eingangsspannung: DC 10 V bis 60 V - Maximaler Eingangsstrom: 20 A (bis zu 25 A bei 12 V–24 V mit Lüfter) - Ruhestrom: 15 mA (steigt bei Umwandlung von 12 V auf 20 V) - Ausgangsspannung: 12 V bis 83 V (stufenlos einstellbar, Standard 19 V) - Maximaler Ausgangsstrom: 18 A (abhängig von der Eingangs-/Ausgangsspannungsdifferenz; je größer die Differenz, desto geringer der Ausgangsstrom. Bei einem Strom über 10 A die Wärmeableitung verbessern.) - Strombereich (konstant): 0,5 A bis 18 A (+/-0,3 A) - Verpolungsschutz: Ja (MOS 150 A) - Unterspannungsschutz: Ja (einstellbar von 9 V bis 50 V) - Temperaturgesteuerter Lüfter: Ja (startet bei einer Temperatur über 55 °C) - Betriebstemperatur: -40 °C bis 85 °C (bei zu hoher Temperatur die Wärmeableitung verbessern) - Frequenz: 150 kHz - Wirkungsgrad: 92 % bis 97 % (abhängig von der Spannungsdifferenz; je kleiner die Differenz, desto höher der Wirkungsgrad) - Eingangsüberstromschutz: Ja (automatischer Schutz bei Eingangsstrom über 25 A, Versorgungsspannung steigt nicht an) - Kurzschlussschutz: Ja (30-A-Eingangssicherung) - Verdrahtungsmethode: Klemmenblöcke (hochstromfähiges Kupferkabel verwenden) - Abmessungen: 130 x 64 x 52 mm / 5,12 x 2,52 x 2,04 Zoll Spannungseinstellung: Schalten Sie das Modul ohne angeschlossene Last ein und drehen Sie dann das Potentiometer „V-ADJ“ im Uhrzeigersinn, um die Spannung zu erhöhen, und gegen den Uhrzeigersinn, um sie zu verringern. Aufgrund der hohen Ausgangsleistung reagiert das Modul beim Wechsel von hoher zu niedriger Spannung etwas langsamer. Stromeinstellung: Drehen Sie vor dem Anschließen einer Last das Potentiometer „A-ADJ“ etwa 30 Umdrehungen gegen den Uhrzeigersinn, um den Ausgangsstrom zu minimieren. Drehen Sie anschließend „A-ADJ“ im Uhrzeigersinn auf den gewünschten Stromwert. Wenn Sie das Modul zum Laden einer Batterie verwenden, schließen Sie den Ausgang erst an, nachdem die Batterie vollständig entladen ist. Einstellen des Unterspannungsschutzes am Eingang: Um den Unterspannungsschutz für eine 12-V-Batterie einzustellen, schließen Sie den Eingang an eine 10-V-Spannungsquelle an und stellen Sie RV1 (im Uhrzeigersinn zum Erhöhen, gegen den Uhrzeigersinn zum Verringern) so ein, dass die UVLO-LED leuchtet. Die Schutzspannung beträgt dann 10 V. Das heißt, wenn die Batteriespannung auf 10 V sinkt, erhöht das Modul die Spannung nicht weiter, und der Ausgang entspricht dem Eingang. Hinweise: 1. Die Eingangsspannung muss größer als 10 V sein. 2. Wenn am Eingang ein Schaltnetzteil verwendet wird, muss das Modul an das Netzteil angeschlossen und die Spannung eingestellt werden, bevor eine Last angeschlossen wird. Schalten Sie das Netzteil unbedingt vorher aus, bevor Sie eine Last anschließen. 3. Die Leistung ist von der Eingangsspannung abhängig; mit steigender Eingangsspannung steigt auch die Leistung. Der maximale Eingangsstrom beträgt 20 A. Beispielsweise beträgt die maximale Leistung bei einer Eingangsspannung von 12 V 240 W, bei 24 V 480 W und bei 30 V 600 W. Lieferumfang: 1 x Modul
