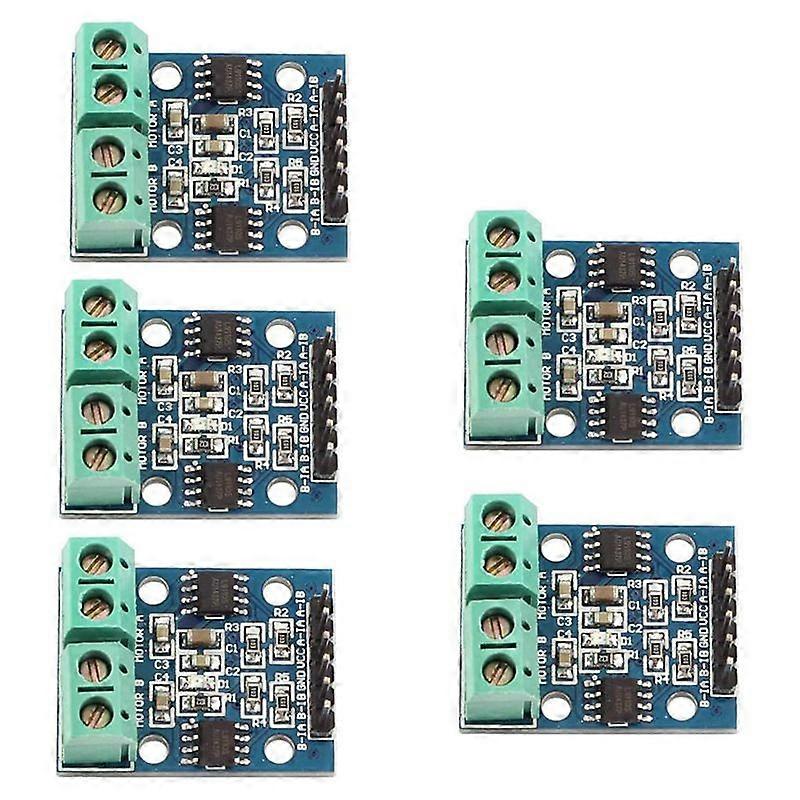

Konvolut Von 5 L9110s Dual-h-brücken-modulen, 2-kanal-treiber Für Dc-schrittmotoren, Bidirektionale Steuerplatine

Willkommen in unserem Shop! Hier finden Sie die Details zu unserem L9110S Dual-H-Brücken-Motortreibermodul. Es bietet eine kompakte und effiziente Lösung für Ihre Robotik- und Elektronik-DIY-Projekte. **Technische Daten:** - Motortreiberchip: L9110S - Versorgungsspannung des Moduls: 2,5 V bis 12 V - Kompatibler Motorbereich: 2,5 V bis 12 V Betriebsspannung, maximaler Strom 0,8 A (Standardmotoren für Smart Cars auf dem Markt fallen in diesen Bereich) - Ansteuerbarkeit: Steuert zwei Gleichstrommotoren oder einen 2-Phasen-Schrittmotor mit 4 Drähten - Abmessungen der Leiterplatte: 2,8 cm x 2,1 cm (ultrakompakt, ideal für die Montage) - Vorgesehene Montagebohrung: 3 mm Durchmesser **6-polige Steckverbinderschnittstelle (gebogen, schwarz) Pins):** - VCC: Anschluss an eine externe 2,5-V- bis 12-V-Stromversorgung - GND: Anschluss an externe Masse - IA1: Anschluss an einen IO-Pin des externen Mikrocontrollers - IB1: Anschluss an einen IO-Pin des externen Mikrocontrollers - IA2: Anschluss an einen IO-Pin des externen Mikrocontrollers - IB2: Anschluss an einen IO-Pin des externen Mikrocontrollers **4-polige Anschlussschnittstelle (grüne Klemmenleiste):** - OA1, OB1: Anschluss an die beiden Pins eines Gleichstrommotors (keine spezifische Polarität) - OA2, OB2: Anschluss an die beiden Pins eines Gleichstrommotors (keine spezifische Polarität) **Bedienungsanleitung:** 1. Versorgen Sie das Modul über VCC und GND mit Strom; Die Betriebsanzeige leuchtet auf. 2. Für Motor 1 (OA1, OB1): - IA1 hoch, IB1 niedrig: Vorwärtsdrehung - IA1 niedrig, IB1 hoch: Rückwärtsdrehung 3. Für Motor 2 (OA2, OB2): - IA2 hoch, IB2 niedrig: Vorwärtsdrehung - IA2 niedrig, IB2 hoch: Rückwärtsdrehung **Wichtiger Hinweis:** Der Einbau der Elektronikmodule erfordert Grundkenntnisse der Elektronik sowie praktisches und technisches Geschick. Bitte kaufen Sie nur, wenn Sie alle Fakten kennen. **Physikalische Spezifikationen:** - Farbe: Blau - Material: Leiterplatte **Lieferumfang:** - 5 x Dual-DC-Motor-Controller-Platine / H-Brücken-Schrittmotor L9110S Das Paket enthält nur die oben aufgeführten Artikel; weiteres Zubehör ist nicht enthalten. **Hinweis:** Aufgrund von Lichtreflexionen und unterschiedlichen Bildschirmeinstellungen kann die Farbe des Artikels leicht von der Abbildung abweichen. Die Messtoleranz beträgt +/- 1 bis 3 cm.
