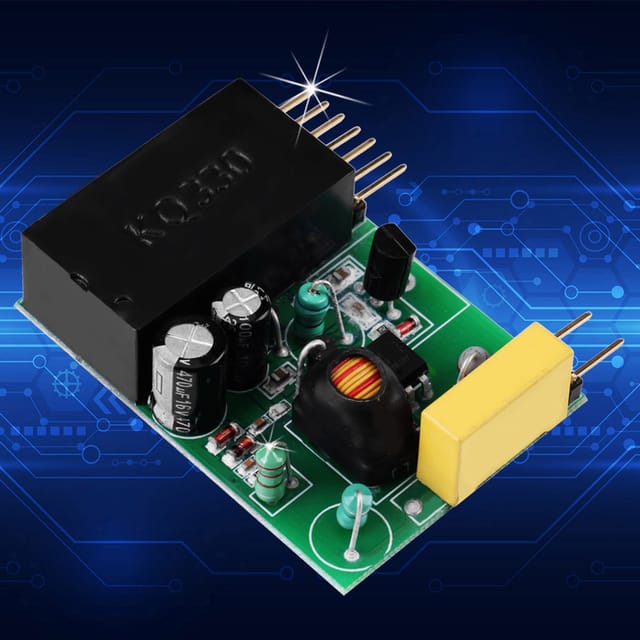

Kq-130f Powerline-kommunikationsmodul

Willkommen in unserem Shop! Wir präsentieren das KQ-130F Powerline Carrier Datentransceiver-Modul, ein leistungsstarkes, einreihiges 9-Pin-Modul in kompakter Bauform. Dieses Modul ist für den Betrieb in 220-V-Wechselstromnetzen in Umgebungen mit hohen Störungen und Dämpfung ausgelegt und gewährleistet eine zuverlässige Datenübertragung über große Entfernungen. Die maximale Frame-Länge bei kontinuierlicher Übertragung beträgt maximal 252 Byte (vom Benutzer einstellbar von 1 bis 252 Byte). Das Modul überträgt keine redundanten Daten. TVS-Dioden schützen vor Blitzeinschlägen. Die Leiterplattenverdrahtung und die Bauteilauswahl sind für hohe Temperaturen und Spannungen ausgelegt. Geeignet für Zählerablesung, Straßenbeleuchtung, Smart-Home-Automatisierung, Brandbekämpfung, Gebäudesteuerung und andere Anwendungen, die Datenübertragung über die Stromleitung erfordern. Technische Daten: Betriebsfrequenz: 120–135 kHz Anschluss-Baudrate: 9600 bps Tatsächliche Baudrate: 100 bps Maximale Rahmenlänge bei kontinuierlicher Übertragung: ≤ 252 Byte (benutzerdefinierbar von 1 bis 252; das Modul sendet keine redundanten Daten) Empfangsempfindlichkeit: ≤ 1 mV Unterdrückung außerhalb des Frequenzbandes: ≥ 60 dB Bandbreite: ≤ 10 kHz Isolationswiderstand: 500 V ≥ 500 MΩ Stromversorgung: DC +5 V (Empfang: ≤ 11 mA; Senden: ≤ 230 mA) Netzfrequenz Spannungsfestigkeit: AC gegen GND 3000 V (1-Minuten-Test ohne Durchschlag oder Stromleck) Betriebstemperatur: -25℃~70℃ Betriebsfeuchtigkeit: ≤90% Abmessungen: 5,3 × 4,5 × 1 cm Gewicht: 30 g (ca.) Verdrahtung: 1P---AC: 220 V Außenleiter (oder Neutralleiter) 2P---AC: 220 V Neutralleiter (oder Außenleiter) 3P---+5V: +5 V Sendeleistungsversorgung (210 mA). Im Empfangsmodus kann diese Verbindung zur Reduzierung des Stromverbrauchs getrennt werden. 4P---GND: Masse der digitalen Schaltung 5P---+5V: +5V Betriebsspannung (11 mA) 6P---RX: TTL-Pegel, Dateneingang (Powerline Carrier), an den TXD-Pin des Mikrocontrollers anzuschließen 7P---TX: TTL-Pegel, Datenausgang (Powerline Carrier), an den RXD-Pin des Mikrocontrollers anzuschließen 8P---MODE: Modusauswahl. Für High-Pegel an 5 V anschließen oder nicht anschließen; für Low-Pegel an Masse anschließen. 9P---NC/RST: Reset-Pin (aktiv Low) für häufiges Umschalten des Modus. Schließen Sie die Verbindung nicht an, wenn diese Funktion nicht verwendet wird. Lieferumfang: 1 × Powerline-Carrier-Modul Hinweis: Bitte beachten Sie, dass die neue und die alte Version dieses Produkts nach dem Zufallsprinzip versendet werden. Stellen Sie sicher, dass dies für Sie akzeptabel ist, bevor Sie bestellen.
