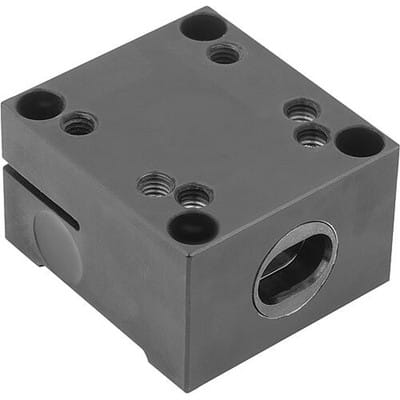

KRAFTSENSOR FÜR SCHNELLSPANNER GR.8, ALUMINIUM SCHWARZ ELOXIERT

Smart Products bieten den Mehrwert, den Betätigungszustand verschiedener Spann- und Auflageelemente elektronisch abfragen zu können. Der Kraftsensor für Schnellspanner ermöglicht den Vergleich der Kraft, mit dem ein Werkstück gespannt wird, mit einem vorher definierten Sollwert. Die Einstellung des Sollwertes ist in der Bedienungsanleitung beschrieben. Er wird zwischen einem mechanischen Schnellspanner und der Spannvorrichtung montiert. Wird der Kraftsensor über die integrierte USB-Typ-C Buchse mit dem Bluetooth-Modul K1831 verbunden, überträgt dieses den Sensorstatus drahtlos. Das Signal kann daraufhin, beispielsweise vom Gateway K1494 empfangen und weiterverarbeitet werden. Zusätzlich visualisiert die integrierte LED-Anzeige des Bluetooth-Moduls den Zustand des Spannelements. Die Stromversorgung des Kraftsensors erfolgt durch das Bluetooth-Modul, welches bei Bedarf ohne Neukonfiguration ausgetauscht werden kann. Werkstoff: Kraftsensor Aluminium EN AW-6082. Gehäuse des Steckers, Stahl. Ausführung: Kraftsensor schwarz eloxiert. Steckergehäuse brüniert. Bestellbeispiel: K1825.08 Hinweis: Der Kraftsensor ermöglicht den Vergleich der Kraft, mit dem ein Werkstück gespannt wird, mit einem vorher definierten Sollwert. In der Bedienungsanleitung ist die Einstellung des Sollwertes beschrieben. Wird der Kraftsensor mit einem Bluetooth-Modul ausgestattet, kann die Kraft elektronisch erfasst und verarbeitet werden. Die Stromversorgung des Kraftsensors erfolgt durch das Bluetooth-Modul, welches bei Bedarf ohne Neukonfiguration ausgetauscht werden kann. Das Bluetooth-Modul K1831 kann mittels USB-Typ-C mit dem Kraftsensor verbunden werden. Anwendung: Mit Hilfe des Kraftsensors kann die Spannkraft eines mechanischen Schnellspanners mit einem Sollwert verglichen werden. Das Erreichen der Spannkraft kann vom Bediener anhand der LED-Anzeige des Bluetooth-Moduls einfach überwacht werden. Temperaturbereich: 0 °C bis +65 °C. Montage: Der Kraftsensor wird mit Zylinderschrauben ISO 4762 / DIN 912 Schrauben durch die Bohrung D1 auf dem Montagetisch befestigt. Erst danach kann der Schnellspanner mit Schrauben durch die Bohrungen D2 am Kraftsensor befestigt werden. Zubehör: Bluetooth-Modul K1831. Gateway K1494. Passend zu K1825.06: K0660.004001 K0660.004000 K0660.004003 K0660.106001 K0660.106000 K0660.106003 K0660.006101 K0660.006100 K0660.006103 K0660.106101 K0660.106100 K0660.106103 K0662.006001 K0662.006000 K0662.006003 K0662.106001 K0662.106000 K0662.106003 K0662.006101 K0662.006100 K0662.006103 K0662.106101 K0662.106100 K0662.106103 K1255.001600 K1255.001800 K1255.101600 K1255.101800 Passend zu K1825.08: K0660.008001 K0660.008000 K0660.008003 K0660.108001 K0660.108000 K0660.108003 K0660.008101 K0660.008100 K0660.008103 K0660.108101 K0660.108100 K0660.108103 K0662.008001 K0662.008000 K0662.008003 K0662.108001 K0662.108000 K0662.108003 K0662.008101 K0662.008100 K0662.008103 K0662.108101 K0662.108100 K0662.108103 K1255.002400 K1255.002600 K1255.102400 K1255.102600 Technische Daten: Siehe Downloads, Technischer Hinweis. Sicherheit: Kraftsensoren sind nicht für den Schutz von Menschen geeignet. Zeichnungshinweis: 1) Kraftsensor 2) USB-Typ-C Buchse 3) Spannvorrichtung Ausführung 1: für Schnellspanner B: 45 D1 für Schraube DIN 912: M4 D2: M6 H: 30 H1: 16 L: 50 RoHS: true UNSPSC Code: 27112104
