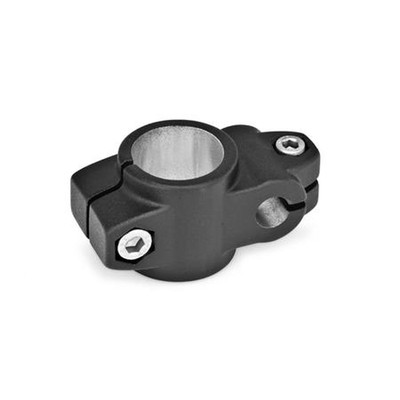

Kreuz-Klemmverbinder, Aluminium (133-B48-B25-2-SW)

Die Klemmbohrungen der Kreuz-Klemmverbinder GN 133 sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt. An den Schraubstellen z1 / z2 verkleinern die Zylinderschrauben den Querschnitt zum Klemmen. Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden. Bohrung d1: B 48 Bohrung d2: B 25 für z2 l4: 78 Gewicht: 0.475 kg k1 Klemm- länge: 65 k2 Klemm- länge: 59 l1: 122 l2: 65 l3: 40 m: 45 RoHS: Ja z1 Schraub- stelle: M10-50 z2 Schraub- stelle: M8-25 Zubehör empf. Klemmhebel GN 911 für z1 l4: 78 | 92
