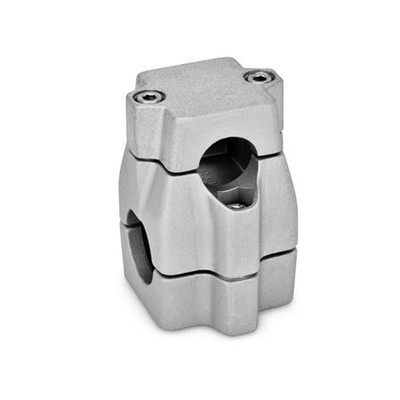

Kreuz-Klemmverbinder, mehrteilig, ungleiche Bohrungsmaße (135-B40-V50-60-2-BL)

Die Klemmbohrungen der Kreuz-Klemmverbinder GN 135 sind für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt. Die Vierkant-Ausführungen sind auch zur Verwendung an Profilsystemen geeignet. Die Bohrungen und Vierkante sind so zusammengestellt, dass eine Adaption zwischen verschiedenen Rohr-Querschnitten realisiert werden kann. An den Schraubstellen z1 / z2 verkleinern die Zylinderschrauben den Querschnitt zum Klemmen. Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden. Bohrung d1: B 40 d1 / s1: B - Bohrung d2 / s2: V - Vierkant für z2 l4: 78 | 92 Gewicht: 0.776 kg k2 Klemm- länge: 76 Klemmlänge k1: 60 l1: 120 l2: 79 l3: 98 m: 55 RoHS: Ja Vierkant s2: V 50 z1 Schraub- stellen: M8-50 z2 Schraub- stellen: M10-55 Zubehör empf. Klemm- hebel GN 911 für z1 l4: 63 | 78
