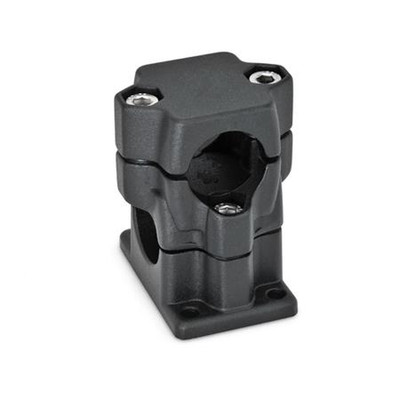

Kreuzflansch-Klemmverbinder, mehrteilig (141-B45-V45-2-SW)

Die Klemmbohrungen der Kreuzflansch-Klemmverbinder GN 141 sind unbearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt. Die Vierkant-Ausführungen sind auch zur Verwendung an Profilsystemen geeignet. An den Schraubstellen z1 / z2 verkleinern die Zylinderschrauben den Querschnitt zum Klemmen. Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben z1, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden. Bohrung d1: B 45 d1 / s1: B - Bohrung d2 / s2: V - Vierkant d3: 11 Gewicht: 0.946 kg k Klemm- länge: 76 l1: 136 l2: 46 l3: 98 m: 55 RoHS: Ja t: 14 Vierkant s2: V 45 x1: 115 x2: 90 y1: 76 y2: 50 z1 Schraub- stellen: M10-50 z2 Schraub- stellen: M10-50 Zubehör empf. Klemmhebel GN 911 für z1 l4: 78 | 92
