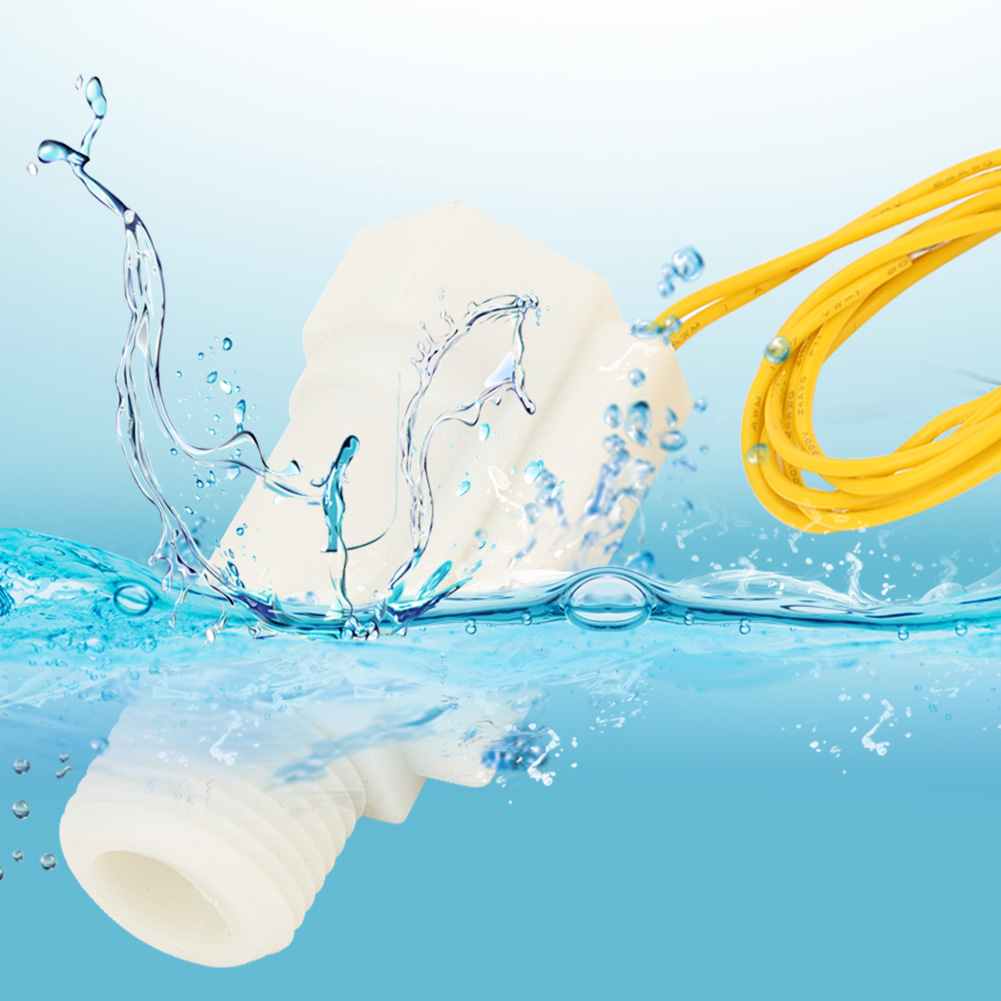

Kunststoff-durchflusssensor, Kolbenform, G1/2-zoll-außen-/innengewinde, 0–110 V Dc

1. Der Durchflussschalter ist ein Sensor, der den Wasserdurchfluss in ein elektrisches Schaltsignal umwandelt, sobald ein bestimmter Durchfluss erreicht ist. 2. Der Durchflussschalter besteht aus einem Magnetkern, einer Rückstellfeder, einem Gehäuse aus geschmiedetem Kupfer oder Polycarbonat und einem Sensor. 3. Das Gehäuse ist aus geschmiedetem H58-Kupfer oder Polycarbonat gefertigt, der Magnetkern aus NdFeB-Permanentmagnetmaterial und der Sensor ist ein importiertes Bauteil mittlerer Leistung. 4. Die Ein- und Auslassanschlüsse sind mit G1/2-Zoll-Standardgewinden ausgestattet und ermöglichen so einen einfachen Anschluss. 5. Der Durchflussschalter zeichnet sich durch hohe Empfindlichkeit und Langlebigkeit aus. Artikeltyp: Kunststoff-Durchflusssensor-Schalter Modell: Fs-1 / 2-Nylon Schnittstellengewindegröße: Außen-/Innengewinde G1/2 Zoll Material: Nylon Betriebsspannung: DC 0-110 V Betriebsstrom: 0,5-1 A Spezifisches Gewicht des Mediums: 0,7 Signalausgangslast: DC 24 V/0,5 A, 36 V/0,5 A Geeignete Umgebungstemperatur: ≥ 1 °C Geeignete Betriebstemperatur: ≤ 100 °C Minimaler Anlaufdurchfluss: ≥ 0,75 l/min Maximaler Durchfluss: ≤ 5 l/min Nennbetriebsdruck: ≤ 0,65 MPa Maximaler Gehäusedruck: ≤ 1,5 MPa Länge: ca. Funktionsprinzip (64 mm / 2,5 Zoll): Bei einem Wasserdurchfluss von mehr als 0,75 l/min wird der Magnetkern durch den Wasserstrom ausgelenkt und treibt die Magnetquelle an. Dadurch entsteht ein Magnetron-Effekt, der den Sensor veranlasst, ein Schaltsignal „1“ auszugeben. Dieses Signal wird an das Steuerungssystem des Geräts weitergeleitet und nach der Leistungsverstärkung zur Durchflussregelung verwendet. Bei einem Wasserdurchfluss von weniger als 0,75 l/min drückt der Magnetkern die Magnetquelle durch die Rückstellkraft der Feder zurück. Der Sensor gibt dann ein Schaltsignal „0“ aus und stoppt das System. Anwendungsbereich und -bedingungen: (1) Die Umgebungstemperatur darf nicht unter 0 °C liegen. Das Gehäuse darf nicht gestoßen werden. Von magnetischen Gegenständen fernhalten. (2) Da es sich bei dem Ausgangssignal um einen Schaltwert handelt, muss die Anbindung an das Steuerungsobjekt ebenfalls über eine Schaltfunktion erfolgen. (3) Die Leistung des Steuergeräts darf die Signalbelastbarkeit nicht überschreiten. (4) Dieses Gerät dient der Steuerung von Wassermedien und ist nicht für andere Medien geeignet. 1 x Durchflusssensorschalter aus Kunststoff
