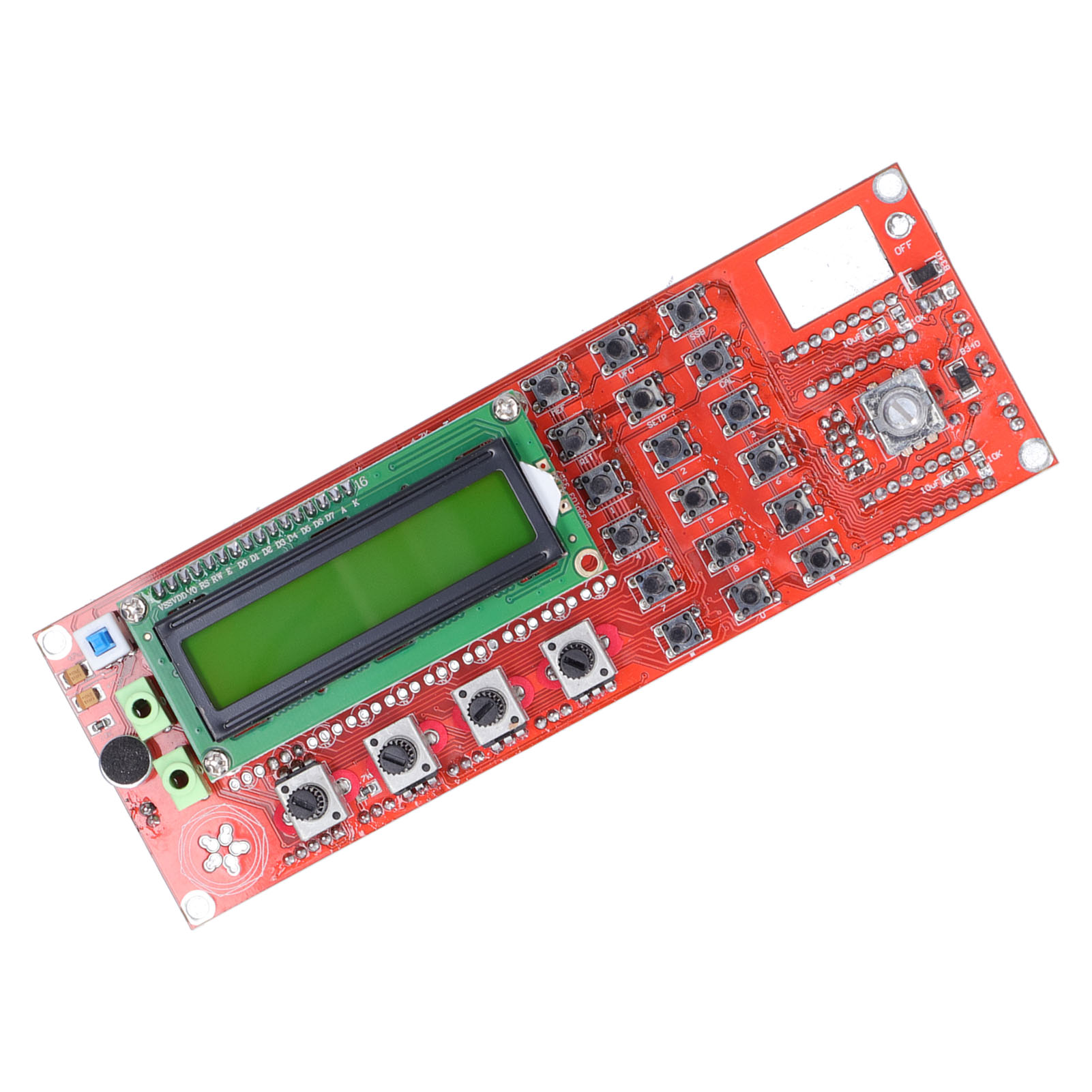

Kurzwellen-dds-generatormodul Leiterplatte Hochfrequenzband Elektronische Komponente Ad985 0–55 Mhz

1. Der DDS-Signalgenerator unterstützt eine stufenlose Frequenzeinstellung von 0–55 MHz in 1-Hz-Schritten. 2. Der Signalgenerator verfügt über einen direkten digitalen Eingangsfrequenzregler und ein Lautstärkepotentiometer. 3. Das Modul ist mit einem Leistungsverstärker, einem Verstärkungspotentiometer und einem AGC-Potentiometer ausgestattet. 4. Der DDS-Signalgenerator verfügt über eine LED-Anzeige (S-LED) und eine LED-Anzeige für stehende Wellen, sowie über 12-V-Ein- und -Ausgang. 5. Der DDS-Signalgenerator ist aus robustem und langlebigem Leiterplattenmaterial gefertigt. Artikeltyp: Kurzwellen-DDS-Generatormodul. Material: Leiterplatte. Modell: AD985. Tasten und Anschlüsse: ENC: Encoder-Schalter. MEM: Speichermodus umschalten. VFO: Umschalten von VFO A zu VFO B oder umgekehrt. SSB: Betriebsmodus ändern: Umschalten zwischen USB, LSB, AM, CW usw. RIT: Feineinstellung der Empfangsfrequenz. CAL: Einstellfunktion. KB-1 und KB-2 haben einen gemeinsamen Pin, jedoch keinen GND-Anschluss. Schnittstellenfunktion: 12-V-Ein- und -Ausgang, Testsignal für stehende Wellen. Eingang, manuelle Verstärkungsanpassung, Bandbreitenleistungsanpassung, Audio-Lautstärkeanpassung, PTT CW zum Motherboard, Modusbandsteuerung entsprechend dem Motherboard, DDS-Testnetzteil. Anleitung: CAL drücken, einschalten und die Einstellungsoberfläche aufrufen. CAL loslassen. A: 6XREFCLE AKTIVIEREN: Chip-Taktmodus einstellen und Frequenzcodierung anpassen. AD9851 auf 6-fache Frequenz, AD9850 auf 1-fache Frequenz eingestellt. CAL drücken und schnell loslassen, um zu Schritt B zu gelangen. B: DDS-SYSTEM-CLK: Chip-Betriebsfrequenz einstellen. Wert mit dem Drehregler einstellen. Mit der STEP-Taste bedienen. AD9851 als Oszillatorkanal mit 6-facher Frequenz, AD9850 als tatsächlicher Oszillatorausgang eingestellt. CAL drücken und schnell loslassen, um zu Schritt C zu gelangen. C: MIN_RX_DDS_FREQ: Minimale Betriebsfrequenz einstellen. Wert mit dem Drehregler einstellen und STEP-Taste drücken. Drücken Sie CAL und lassen Sie es schnell wieder los, um zu Schritt D zu gelangen. D: MAX_RX_DDS_FREQ: Stellen Sie die maximale Betriebsfrequenz ein. Verwenden Sie den Drehknopf, um den Wert anzupassen, und drücken Sie die STEP-Taste. (Werte unter 60 MHz sind zulässig). Drücken Sie CAL und lassen Sie es schnell wieder los, um zu Schritt E zu gelangen. E: SSB_OFFSET: Feineinstellung des SSB-Betriebsmodus. Verwenden Sie den Drehknopf, um den Wert anzupassen, und drücken Sie die STEP-Taste. Drücken Sie CAL und lassen Sie es schnell wieder los, um zu Schritt F zu gelangen. F: CW_OFFSET: Feineinstellung des CW-Betriebsmodus. Verwenden Sie den Drehknopf, um den Wert anzupassen, und drücken Sie die STEP-Taste. Drücken Sie CAL und lassen Sie es schnell wieder los, um zu Schritt G zu gelangen. G: OFFSET_FREQ: Offset-Frequenz einstellen. Stellen Sie beispielsweise 9 MHz oder 10,7 MHz ein, verwenden Sie den Drehknopf, um den Wert anzupassen, und folgen Sie den Anweisungen der STEP-Taste. Drücken Sie CAL und lassen Sie es schnell wieder los, um zu Schritt H zu gelangen. H: MULTIPLIER: Multiplikator einstellen. Der Wert sollte auf 1 eingestellt sein. Drücken Sie CAL und lassen Sie die Taste schnell wieder los, um zu Schritt 1 zu gelangen: 1: Auf dem Bildschirm erscheint „SPEICHERN“. Die oben genannten Einstellungen werden automatisch gespeichert und der normale Betrieb wiederhergestellt. 1 x Signalgenerator, 1 x Benutzerhandbuch
