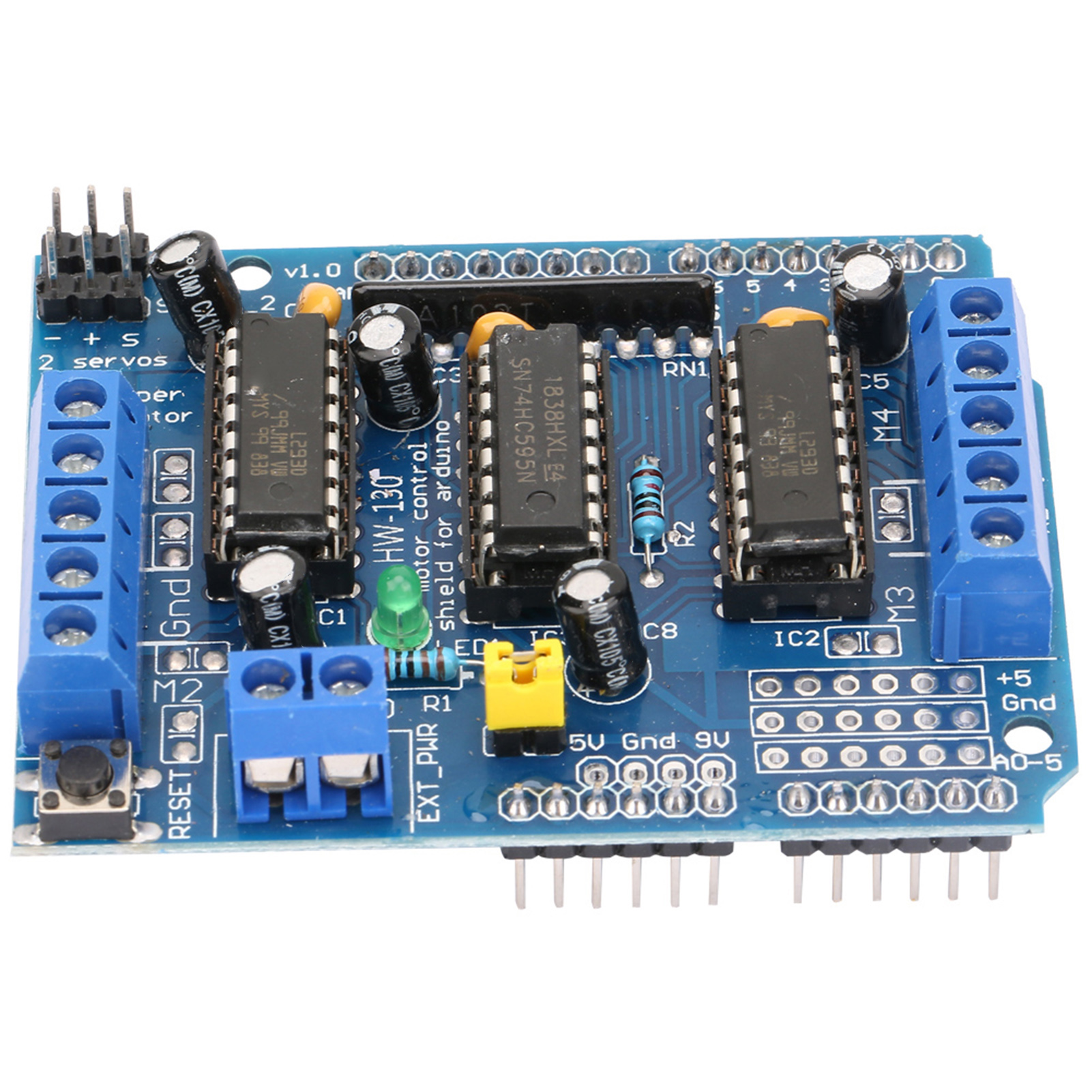

L293d Motorantriebsschild-erweiterungsplatine Modul Motorantriebswerkzeug

1. Zwei Schnittstellen für 5V-Servos, die an den hochauflösenden, dedizierten Timer angeschlossen sind – kein Jitter. 2. Kann 4 Gleichstrommotoren, 2 Schrittmotoren oder 2 Servos ansteuern. 3. Bis zu 4 bidirektionale Gleichstrommotoren mit individueller 8-Bit-Drehzahlwahl. 4. Bis zu 2 Schrittmotoren (unipolar oder bipolar) mit Einzel-, Doppel- oder verschachteltem Schrittbetrieb. 5. 4 H-Brücken: Jede Brücke liefert 0,6 A (1,2 A Spitzenstrom) mit Überhitzungsschutz. Der L293D ist ein monolithisch integrierter 4-Kanal-Treiber für hohe Spannungen und Ströme. Das bedeutet, dass Sie mit diesem Chip Gleichstrommotoren und Netzteile bis zu 36 Volt betreiben können – auch für recht große Motoren. Der Chip liefert einen maximalen Strom von 600 mA pro Kanal. Der L293D-Chip ist eine sogenannte H-Brücke. Die H-Brücke ist typischerweise eine elektrische Schaltung, die es ermöglicht, eine Spannung in beide Richtungen an eine Last, z. B. einen Motor, anzulegen. Merkmale: Zwei Schnittstellen für 5-V-Servos, die mit dem hochauflösenden, dedizierten Timer verbunden sind – kein Jitter. Kann bis zu vier Gleichstrommotoren, zwei Schrittmotoren oder zwei Servos ansteuern. Bis zu vier bidirektionale Gleichstrommotoren mit individueller 8-Bit-Drehzahlwahl. Bis zu zwei Schrittmotoren (unipolar oder bipolar) mit Einzel-, Doppel- oder verschachteltem Schrittbetrieb. Vier H-Brücken: Jede Brücke liefert 0,6 A (1,2 A Spitzenstrom) mit thermischem Schutz. Pull-Down-Widerstände verhindern das Anlaufen der Motoren beim Einschalten. Integrierter Reset-Knopf. Zwei externe Stromanschlüsse für separate Stromversorgung von Logik und Motoren. Spezifikationen: Motorspannung: 4,5 V – 25 V, Strom: ≤ 1 A, Leiterplattengröße: 6,7 × 5,3 cm. Lieferumfang: 1 × Motortreiber-Erweiterungsplatine
