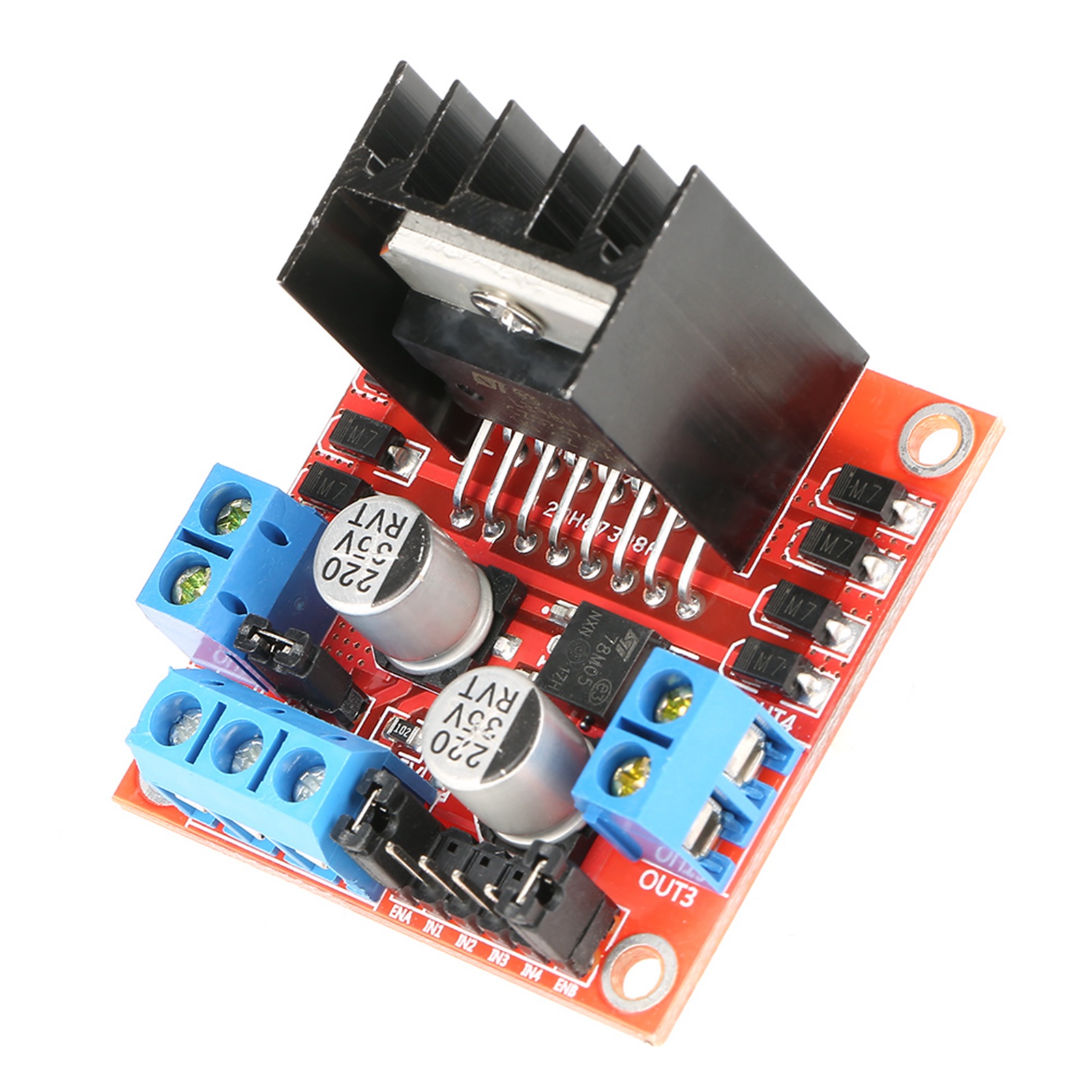

L298n Dual-h-brücken-motortreiber Für Smart Cars/roboter, Schrittmotormodulplatine, 1 Stück

Willkommen in unserem Shop! Dieser Motortreiber zeichnet sich durch hohe Leistungsfähigkeit, geringe Wärmeentwicklung und hervorragende Störfestigkeit aus. Dank seiner Zweikanal-H-Brücken-Architektur arbeitet er mit einer Versorgungsspannung von 5 V bis 35 V und einem maximalen Ausgangsstrom von 2 A pro Kanal. Ein integrierter Kühlkörper auf der Platine sorgt für optimale Wärmeableitung und garantiert so auch bei starker Beanspruchung einen stabilen Betrieb. Das praktische Design umfasst Schraubklemmen für eine schnelle und einfache Verdrahtung und ist ideal für Smart-Car- oder Roboterprojekte mit Schrittmotoren. Technische Daten: - Betriebsart: H-Brücke (Zweikanal) - Haupt-IC: L298N - Logikspannung: 5 V - Versorgungsspannung: 5 V–35 V - Logikstrom: 0 mA–36 mA - Ausgangsstrom: 2 A (maximal pro Brücke) - Lagertemperatur: -20 °C bis +135 °C - Maximale Leistung: 25 W - Abmessungen: 4,5 x 4,5 x 2,8 cm (1,7 x 1,7 x 1,1 Zoll) - Gewicht: ca. 27g Hinweise zur Verwendung: 1. Bei einer Versorgungsspannung zwischen 7 V und 12 V kann der integrierte 5-V-Logikausgang als Stromversorgung verwendet werden. Schließen Sie in diesem Fall keine externe Spannung an den +5-V-Anschluss an, sondern nutzen Sie diesen Ausgang zur Versorgung anderer Komponenten (Standardanwendung). 2. Bei einer Versorgungsspannung über 12 V (bis zu 24 V), z. B. bei einem Motor mit einer Nennspannung von 18 V, entfernen Sie zuerst den Jumper vom integrierten 5-V-Ausgang und schließen Sie dann eine externe 5-V-Stromversorgung an den 5-V-Ausgang an. Die 5-V-Aktivierungsfunktion ist ein 5-V-Logikpegel-Steuersignal; Wenn dieses Signal aktiv ist und das Modul ordnungsgemäß mit Strom versorgt wird, versorgt der Treiber die Motoren mit Strom. Andernfalls wird, selbst wenn Strom anliegt, kein Strom geliefert. Lieferumfang: - 1 x Motortreiber (Modell L298N)
