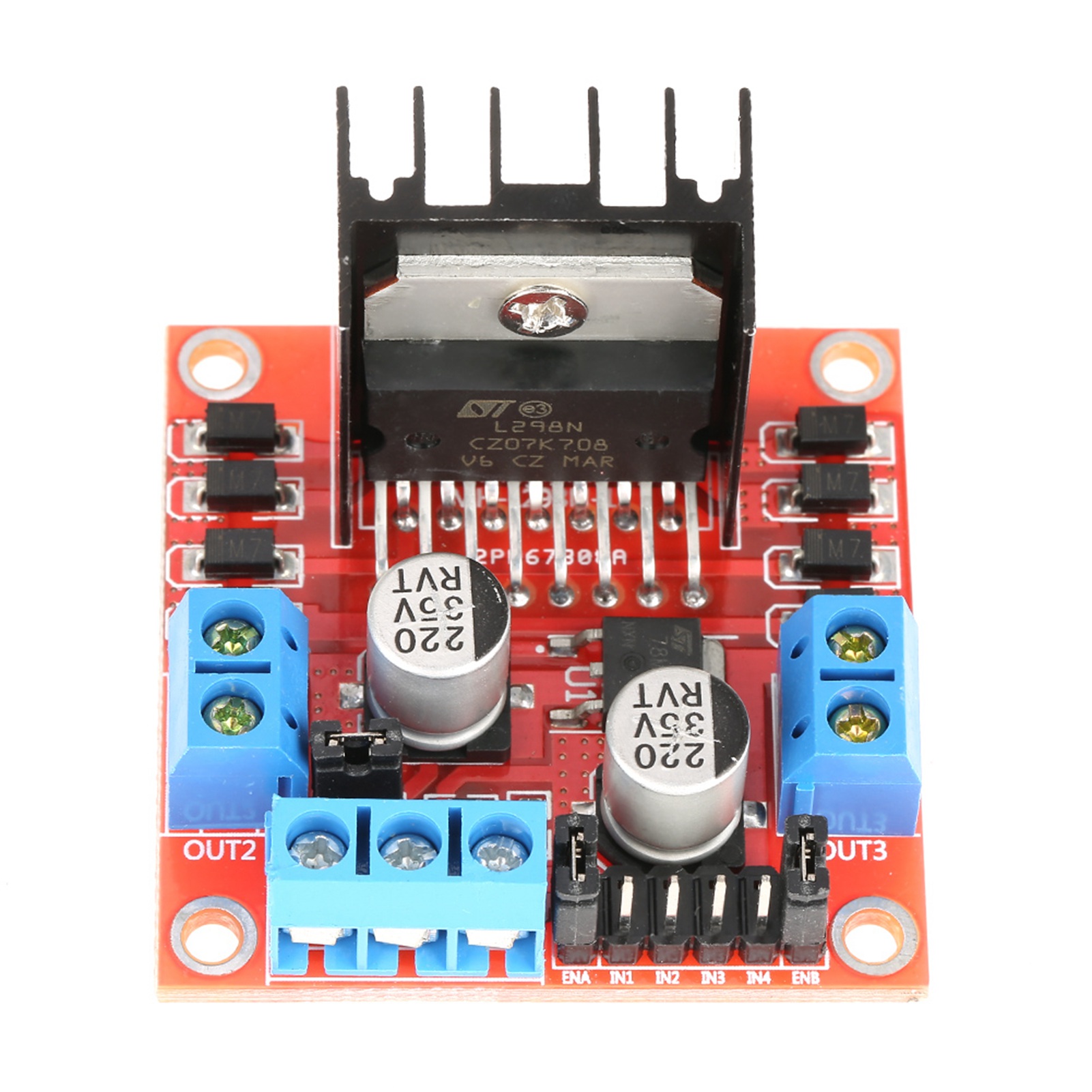

L298n Modul H-brücken-treiberplatine Modul Für Schrittmotor Smart Car Roboter

1. Dieser Motortreiber zeichnet sich durch hohe Leistung, geringe Wärmeentwicklung und hohe Störfestigkeit aus. 2. Es handelt sich um einen H-Brücken-Zweikanaltreiber mit einer Betriebsspannung von 5 V bis 35 V und einem Betriebsstrom von 2 A. 3. Ein großer Kühlkörper auf der Platine sorgt für optimale Wärmeableitung. 4. Die Bedienung ist dank der Schraubklemmen für eine einfache Verdrahtung komfortabel. 5. Er wird üblicherweise zum Ansteuern von Schrittmotoren in intelligenten Fahrzeugen oder Robotern eingesetzt. Technische Daten: Betriebsmodus: H-Brücken-Ansteuerung (Zweikanal) Hauptsteuerchip: L298N Logikspannung: 5 V Ansteuerspannung: 5–35 V Logikstrom: 0–36 mA Ansteuerstrom: 2 A (max. Einzelbrücke) Lagertemperatur: -20 °C bis +135 °C Max. Leistung: 25 W Abmessungen: 4,5 × 4,5 × 2,8 cm Gewicht: ca. 27 g Hinweise: 1. Bei einer Ansteuerspannung von 7–12 V kann die interne 5-V-Logikspannung als Stromversorgung verwendet werden. In diesem Fall darf keine Spannung an den +5-V-Anschluss angelegt werden. Die 5-V-Spannung kann jedoch extern verwendet werden. (Dies ist eine Standardanwendung.) 2. Bei einer Ansteuerspannung zwischen 12 V und 24 V (z. B. zum Ansteuern eines Motors mit einer Nennspannung von 18 V) muss zunächst der Jumper für die 5-V-Ausgangsfreigabe entfernt werden. Anschließend wird 5 V an den externen 5-V-Ausgangsanschluss angeschlossen. Die 5-V-Freigabe ist ein Steuersignal mit einem Pegel von 5 V. Bei gültigem Eingangssignal und normaler Stromversorgung des Motortreibermoduls gibt das Modul Strom aus. Andernfalls fließt kein Strom durch den Motor, auch bei normaler Stromversorgung. Lieferumfang: 1 x Motortreiber
