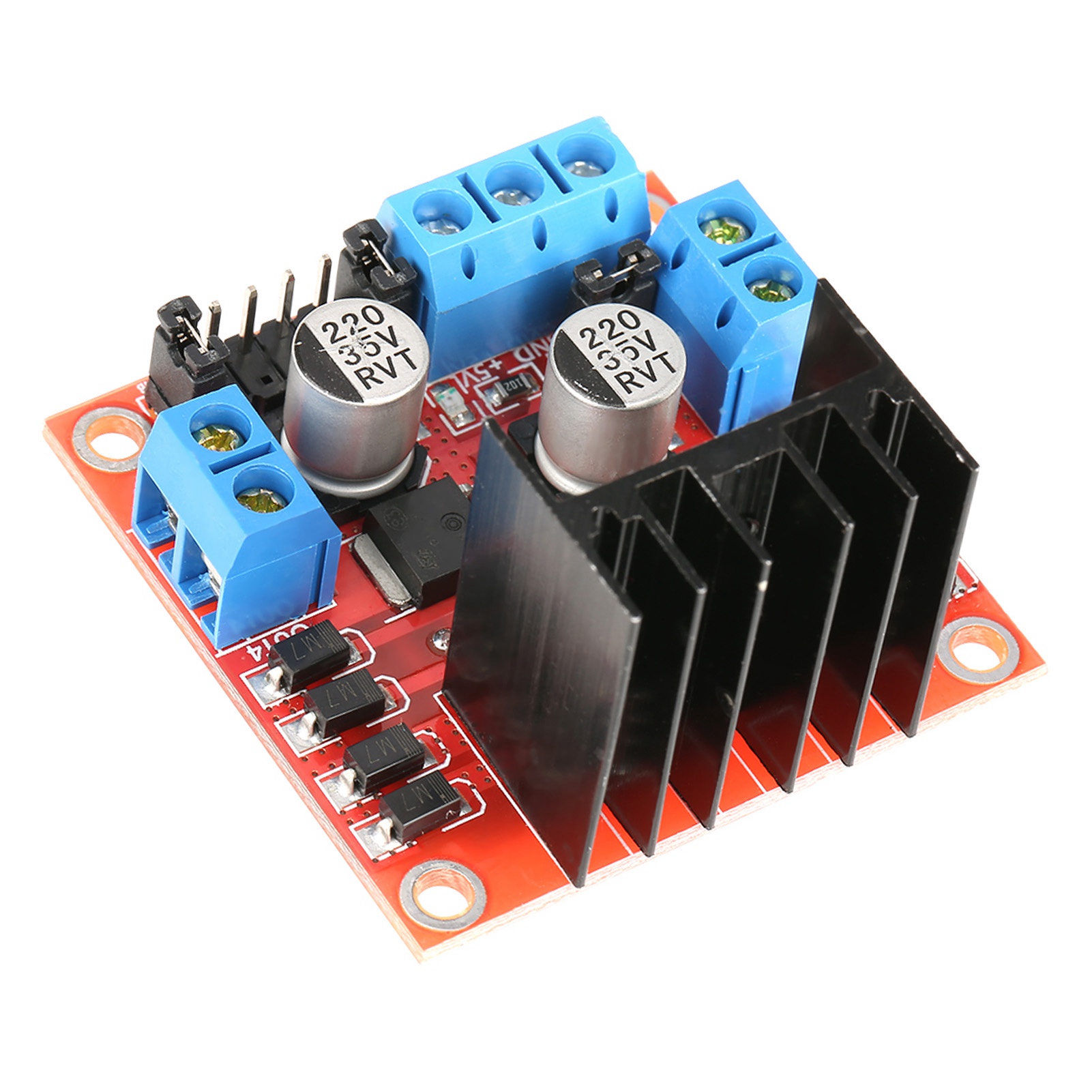

L298n Motorsteuerungsmodul Für Dc-schrittmotoren, Roboter Und Intelligente Fahrzeuge

Willkommen in unserem Shop! Dieses Motortreibermodul zeichnet sich durch hohe Ansteuerleistung, geringe Wärmeentwicklung und hervorragende Störfestigkeit aus. Dank seiner Zweikanal-H-Brücken-Architektur verarbeitet es Versorgungsspannungen von 5 V bis 35 V und liefert einen Ausgangsstrom von 2 A pro Kanal. Ein integrierter Kühlkörper auf der Platine sorgt für optimale Wärmeableitung und damit auch bei intensiver Nutzung. Das praktische Design umfasst Schraubklemmen für eine schnelle und einfache Verdrahtung und ist ideal zum Ansteuern von Schrittmotoren in intelligenten Fahrzeugen oder Robotern. Technische Daten: - Betriebsart: H-Brücke (Zweikanal) - Haupt-IC: L298N - Logikspannung: 5 V - Motorversorgungsspannung: 5 V–35 V - Logikstrom: 0 mA–36 mA - Ausgangsstrom: 2 A (maximal pro Brücke) - Lagertemperatur: -20 °C bis +135 °C - Maximale Leistung: 25 W - Abmessungen: 4,5 x 4,5 x 2,8 cm (1,7 x 1,7 x 1,1 Zoll) - Gewicht: ca. 27g Wichtige Hinweise zur Verwendung: 1. Bei einer Versorgungsspannung zwischen 7 V und 12 V kann der integrierte 5-V-Ausgang der Platine als Logik-Spannungsversorgung verwendet werden. Schließen Sie in diesem Fall keine Spannung an den +5-V-Anschluss an; dieser Anschluss kann jedoch einen 5-V-Ausgang für externe Anwendungen bereitstellen (Standardanwendung). 2. Bei einer Versorgungsspannung zwischen 12 V und 24 V (z. B. für einen Motor mit einer Nennspannung von 18 V) entfernen Sie zunächst den Jumper, der den integrierten 5-V-Ausgang aktiviert. Schließen Sie anschließend eine externe 5-V-Spannungsversorgung an den 5-V-Ausgang an. Die 5-V-Aktivierung ist ein Logikpegel-Steuersignal. Wenn dieses Signal aktiv ist und die Stromversorgung des Moduls normal funktioniert, versorgt das Modul den Motor mit Strom. Andernfalls wird auch bei korrekter Stromversorgung kein Strom geliefert. Lieferumfang: - 1 x Motortreibermodul (wie oben beschrieben)
