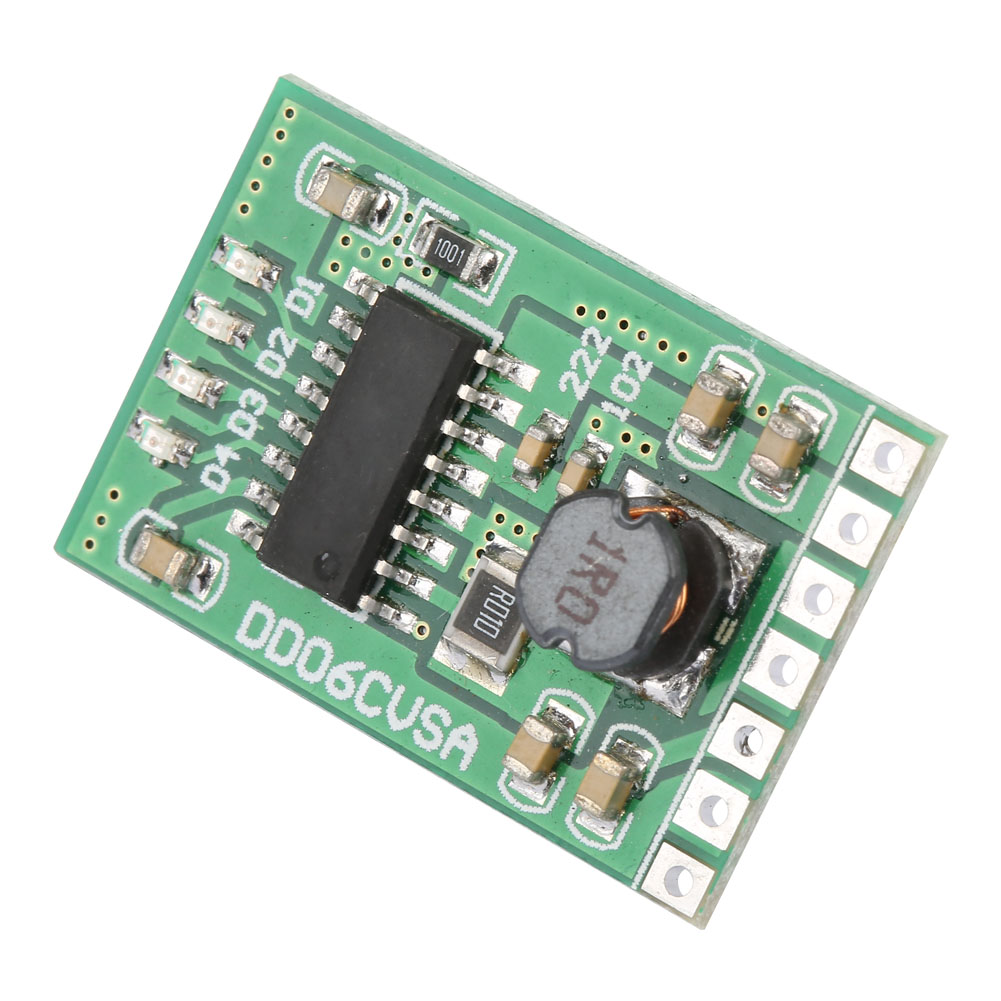

Lade-/entlade-/boost-/schutz-/anzeigemodul Für Lithiumbatterien 3,7 V 4,2 V Dc 5 V 2,1 A

Willkommen in unserem Shop! Entdecken Sie unser 4-in-1-Modul zum Laden/Entladen, zum Schutz von Lithiumbatterien und zur Anzeige des Batteriestands. Dieses kompakte und vielseitige Modul vereint alle wichtigen Funktionen für die zuverlässige und effiziente Verwaltung Ihrer Lithiumbatterien. **Technische Daten:** - Ladespannung: DC 4,5 V–5,2 V (empfohlen: DC 5 V) - Ladestrom: 0–2,1 A - Ruhestrom (Laden): 100 µA - Vollladespannung: 4,2 V ±1 % - Entladestrom: 0–3,5 A - Ruhestrom (Entladen): 50 µA - Entladewirkungsgrad: Max. 96 % - Ausgangsspannung: 5 V - Ausgangsstrom: 0–2,1 A - Betriebstemperatur: -20 °C bis 85 °C - Abmessungen: 26,7 × 18,1 × 5,7 mm - Gewicht: 1,9 g **Integrierte Schutzfunktionen (keine externe Schutzschaltung erforderlich):** - Überstromschutz (OCP) - Überspannungsschutz (OVP) - Kurzschlussschutz (SCP) - Übertemperaturschutz (OTP) **Pinbelegung:** - VIN: Positiver Ladeanschluss - GND: Negativer Ladeanschluss - BAT: Positiver Batterieanschluss - GND: Negativer Batterieanschluss - GND: Negativer Ausgangsanschluss - VOUT: Positiver Ausgangsanschluss Ausgang - KEY: Ausgangstrigger (Low-Impuls-Trigger) **Bedienungsanleitung:** 1. Im Entlademodus (im Lademodus ist die KEY-Funktion inaktiv) drücken Sie KEY einmal, um den Ausgang zu aktivieren; drücken Sie es zweimal hintereinander, um den Ausgang zu deaktivieren. 2. Wenn eine Last angeschlossen wird, wird der Ausgang automatisch aktiviert. Wenn die Last weniger als 50 mA beträgt, schaltet sich der Ausgang nach 30 Sekunden ab; Bei einem Strom von über 50 mA bleibt der Ausgang dauerhaft aktiviert. **Lieferumfang:** - 1 × 4-in-1 Lade-/Entlademodul mit Batterieschutz und Anzeige Dieses Modul eignet sich ideal für diverse Elektronikprojekte und bietet eine Komplettlösung für die Stromversorgung Ihrer Lithiumbatterien. Dank seiner kompakten Größe und fortschrittlichen Funktionen ist es eine praktische Wahl für Hobbybastler und Profis.
