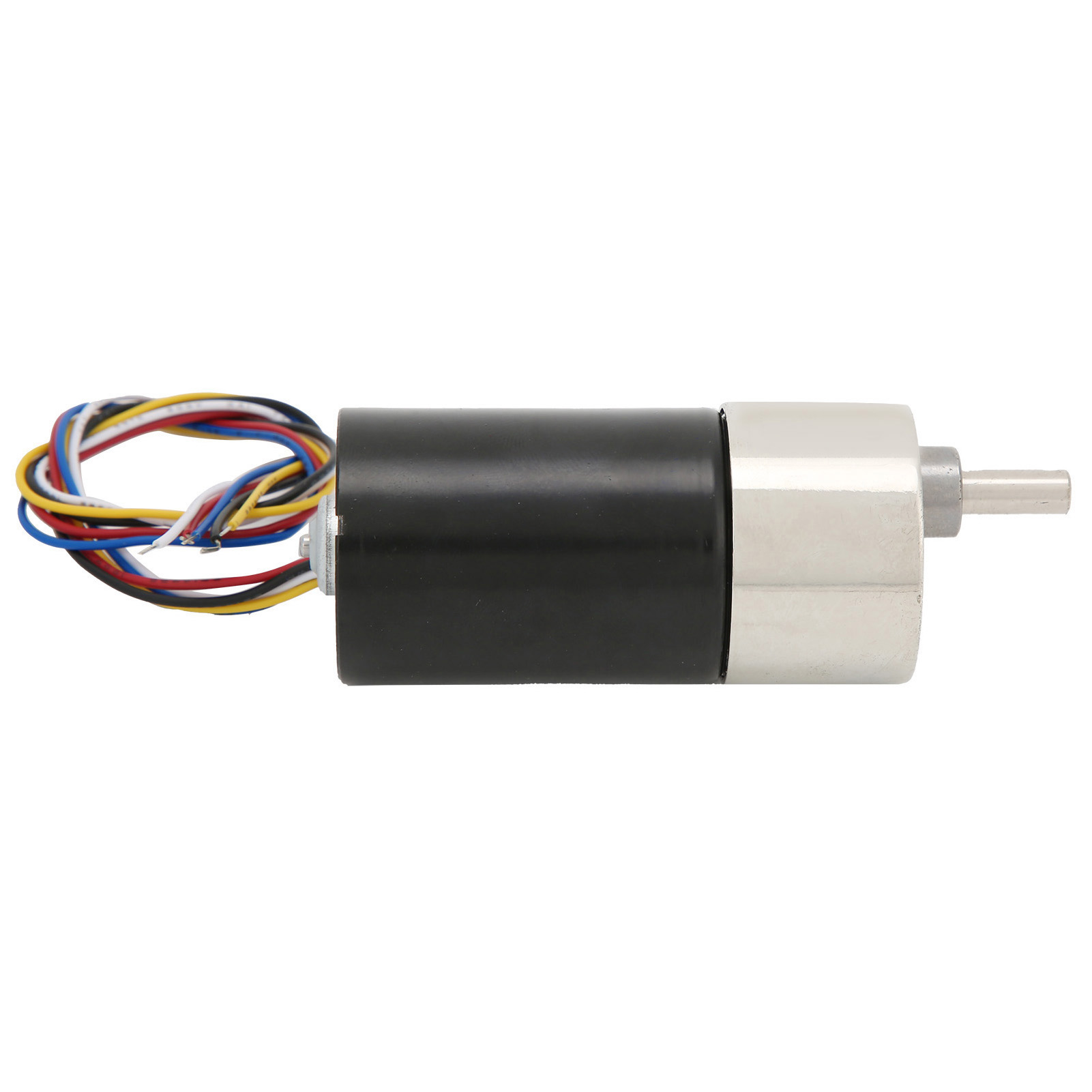

Langsam Laufender Bürstenloser 24-v-gleichstrommotor Mit Reglerhalterung Für Mikromaschinen Xd-37gb3650, 500 U/min

Willkommen in unserem Shop! Entdecken Sie unseren hochpräzisen bürstenlosen Motor, Modell XD-37GB3650, der für eine stabile und dauerhafte Leistung in einer Vielzahl professioneller Anwendungen entwickelt wurde. **Technische Daten:** **Material:** Hochwertiges Kupfer für optimale Leitfähigkeit **Abtriebswellengröße:** Ca. 12 x 6 mm (0,5 x 0,2 Zoll) **Betriebsspannung:** 24 V DC **Leerlaufdrehzahl:** 100 U/min (Referenzwert, siehe Tabelle unten) **Leerlaufstrom:** 0,24 A **Drehzahl unter Last:** 80 U/min **Drehmoment unter Last:** 18 kgf/cm **Leistung:** 17 W **Isolationswiderstand:** ≥ 20 MΩ (gemessen mit einem 500-V-DC-Prüfgerät nach Nennbetrieb) - **Spannungsfestigkeit:** 1500 V (1 Minute angelegt) bei 50/60 Hz) - **Temperaturanstieg**: ≤ 70 °C (mit Kühlkörper oder Reduzierstück, unter normalen Bedingungen) - **Isolationsklasse**: Klasse B (130 °C) - **Betriebsumgebungstemperatur**: -10 °C bis +40 °C (nicht vereist) - **Umgebungsfeuchtigkeit**: ≤ 85 % (nicht kondensierend) - **Drehrichtung im Uhrzeigersinn/gegen den Uhrzeigersinn**: Ja - **Drehzahlregelung**: Ja (über 6-30-V-DC-Regler) **Leistungstabelle (bei 24 V):** | Modell | Spannung (DC/V) | Leerlaufdrehzahl (U/min) | Leerlaufstrom (A) | Drehzahl unter Last (U/min) | Drehmoment unter Last (kgf/cm) | Leistung (W) | |--------|----------------|-------------------------|--------------------|----------------------------|---------------------------|---------------| | XD-37GB3650 | 24 | 100 | 0.24 | 80 | 18 | 17 | | | | 200 | 0.25 | 160 | 8.8 | 15 | | | | 300 | 0.26 | 240 | 6.2 | 12 | | | | 500 | 0.26 | 400 | 3.7 | 10 | | | | 600 | 0.25 | 480 | 3.7 | 8 | **Design und Vorteile:** - Professionelle und durchdachte Konstruktion, verschleißfest und leise - Kompakter Motor mit hohem Drehmoment für stabilen Betrieb - Spule aus reinem Kupfer für verbesserte Bremswirkung und Leitfähigkeit, höheres Drehmoment - Überstromschutz für längere Lebensdauer und weniger Schäden - Vielseitige Anwendungsmöglichkeiten: Mikromaschinen, CNC-Werkzeugmaschinen, hochpräzise Messgeräte, elektronische Geräte, Finanzmaschinen, Rüstungsindustrie usw. - Übersichtlicher Schaltplan und Standardstruktur für einfache und zuverlässige Verbindung **Anschlusshinweise:** - **Rotes Kabel**: An den Pluspol des Netzteils anschließen - **Schwarzes Kabel**: An den Minuspol des Netzteils anschließen - **Weißes Kabel**: Nicht anschließen (bei Drehung gegen den Uhrzeigersinn) - **Bei Drehung im Uhrzeigersinn**: Rotes Kabel an den Pluspol anschließen und Die weißen und schwarzen Drähte parallel zum Minuspol - **Blauer Draht**: PWM-Drehzahlregelung, angeschlossen an einen 0-5V-Puls-Drehzahlregler - **Gelber Draht**: FG-Signalleitung, Hall-Signalausgang (ein Impuls für sechs Umdrehungen) **Lieferumfang:** 1 x bürstenloser Motor 1 x Montagehalterung 10 x Schrauben 1 x Drehzahlregler **Vorsichtsmaßnahmen für die Verwendung:** - Vermeiden Sie Überlastung und Blockieren des Rotors, da dies zu übermäßiger Hitzeentwicklung und Beschädigung der Spule führen kann. - Bei niedrigen Drehzahlen kann sich Staub an den Kohlebürsten ansammeln, was Kurzschlüsse verursachen kann. Überwachen Sie den Zustand des Motors. - Bei Verwendung eines PWM-Reglers kann sich die Lebensdauer der Bürsten verkürzen. Betreiben Sie den Motor vorsichtig und vermeiden Sie feste Frequenzen, die Resonanzen verursachen könnten. Nach dem Abschalten der Stromzufuhr dreht sich der Rotor aufgrund seiner Trägheit weiter. Um ihn schnell zu stoppen, überbrücken Sie die Plus- und Minus-Anschlüsse kurz (dadurch kann der Strom kurzzeitig ansteigen). Gehen Sie vorsichtig mit dem Motor um; ein Fallenlassen kann die Keramikmagnete beschädigen und zu Blockierung und Überhitzung führen. Dieser Motor wird mit einer Steuerung und einer Montagehalterung geliefert und ist somit sofort einsatzbereit für Ihre anspruchsvollen technischen Projekte. Unser Team steht Ihnen für Fragen gerne zur Verfügung.
