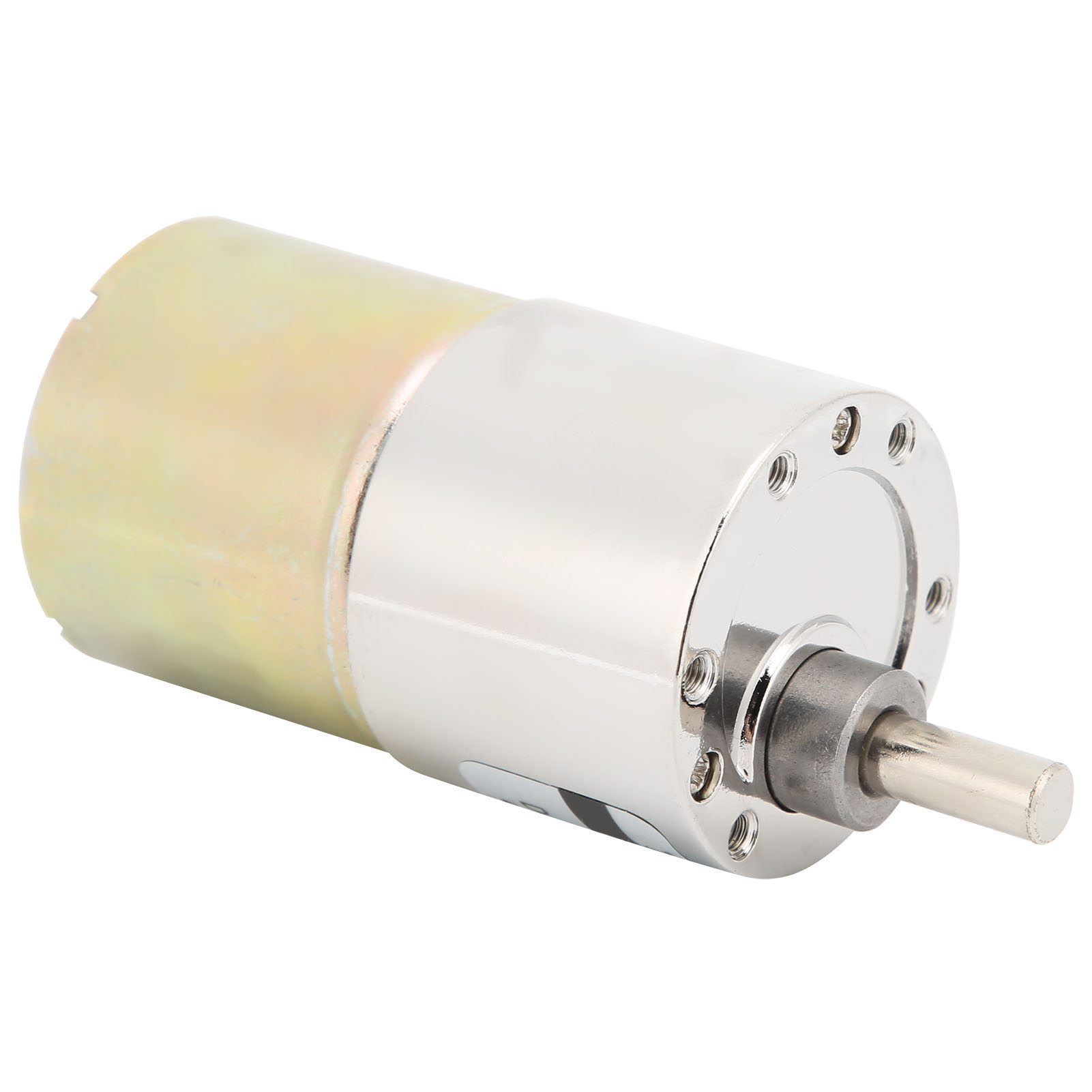

Langsamlaufender Untersetzungsmotor Mit Getriebereglerhalterung Für Cnc-werkzeugmaschinen, 24 V Dc, 50 U/min

Willkommen in unserem Shop! Entdecken Sie unseren hochwertigen Gleichstrom-Getriebemotor, Modell XD-37GB520. Er ist für zuverlässige und langlebige Leistung in einer Vielzahl industrieller und präziser Anwendungen konzipiert. Dieses Produkt wird als Komplettset geliefert, bestehend aus: 1 Motor, 1 Halterung, 1 Drehzahlregler, 10 Schrauben, 1 Zahnrad, 1 Innensechskantschlüssel und 2 kleinen Schrauben. **Technische Daten:** - Typ: Gleichstrom-Getriebemotor - Material: Kupfer - Abtriebswellengröße: ca. 6 x 15 mm (0,2 x 0,6 Zoll) - Isolationswiderstand: Nach dem Nennbetrieb unter normalen Temperatur- und Feuchtigkeitsbedingungen wurde der Widerstand zwischen Spule und Gehäuse mit einem DC-500-V-Ohmmeter gemessen und beträgt maximal 20 MΩ. - Isolationsfestigkeit: Nach dem Nennbetrieb wurde eine Spannung von 1500 V (50 Hz oder 60 Hz) eine Minute lang an die Spulen angelegt, ohne dass es zu Fehlfunktionen kam. - Temperaturanstieg: Normal bei Installation eines Getriebes oder eines gleichwertigen Kühlkörpers, gemessen mittels Widerstandsmethode, unter 70 °C. - Isolationsklasse: Klasse B (130 °C) - Betriebstemperatur des Motors: -10 bis +40 °C (frostfrei) - Betriebsfeuchtigkeit: 85 % oder weniger (nicht kondensierend) - Drehrichtung: Ja - Drehzahlregelung: Ja - Regelspannung: DC 12-24 V - Drehzahlregelungsbereich: 0-100 % - Getriebemodell: CN1001 - Zentrierbohrung des Getriebes: Ca. 6 mm (0,2 Zoll) **Leistung und Vorteile:** - Hochwertige Metallzahnräder, verschleißfest, leise und langlebig. - Kompakter Motor mit hohem Drehmoment für stabilen Betrieb. - Spule aus reinem Kupfer für erhöhten Bremswiderstand und Leitfähigkeit sowie gesteigertes Drehmoment. - Überstromschutz: Bei 3 A schaltet der Motor automatisch ab, um Schäden zu vermeiden und die Lebensdauer zu verlängern. - Fünf Leerlaufdrehzahlen für vielfältige Einsatzmöglichkeiten, exzellente Verarbeitung für stabilen Betrieb. - Geeignet für verschiedene Branchen wie Mikromechanik, CNC-Maschinen, Präzisionsmessgeräte, Elektronikfertigungsanlagen und Finanzmaschinen. - Hochtemperaturfett für geringe Reibung, geringe Geräuschentwicklung und niedrige Temperaturerhöhung. - Zwei Hauptmagnete mit hoher Leistung. Remanenzeigenschaften, Energieerzeugung. Hohe Magnetisierung, hohe Leistung und hohes Drehmoment. **Technische Daten nach Modell (XD-37GB520, 24 V):** - Modell 5: Leerlaufdrehzahl 5 U/min, Leerlaufstrom 0,15 A, Drehzahl unter Last 4 U/min, Drehmoment unter Last 23,4 kgf·cm, Laststrom 0,36 A, Leistung 5 W - Modell 10: Leerlaufdrehzahl 10 U/min, Leerlaufstrom 0,09 A, Drehzahl unter Last 9 U/min, Drehmoment unter Last 11,7 kgf·cm, Laststrom 0,36 A, Leistung 5 W - Modell 20: Leerlaufdrehzahl 20 U/min, Leerlaufstrom 0,09 A, Drehzahl unter Last 18 U/min, Drehmoment unter Last 5,85 kgf·cm, Laststrom 0,36 A, Leistung 5 W - Modell 30: Leerlaufdrehzahl 30 U/min, Leerlaufstrom 0,09 A, Drehzahl unter Last 28 U/min, Drehmoment unter Last 3,9 kgf·cm, Strom unter Last 0,36 A, Leistung 5 W - Modell 50: Leerlaufdrehzahl 50 U/min, Leerlaufstrom 0,09 A, Drehzahl unter Last 45 U/min, Drehmoment unter Last 2,34 kgf·cm, Strom unter Last 0,36 A, Leistung 5 W **Betriebshinweise:** 1. **Überlastung und Blockieren**: Vermeiden Sie den Betrieb des Motors unter Überlastung oder mit blockiertem Rotor, da dies zu übermäßiger Hitze und Beschädigung der Spule führen kann. 2. **Betrieb bei niedriger Drehzahl**: Die Kohlebürsten können Staub in den Kommutatornuten ansammeln, was Kurzschlüsse verursachen kann. Seien Sie vorsichtig. 3. **PWM-Controller**: Häufige Verwendung kann die Lebensdauer der Bürsten verkürzen; Überwachen Sie die Frequenz und die erzeugte Wärme. 4. **Trägheit und Bremsen**: Nach dem Abschalten der Stromzufuhr dreht sich der Rotor aufgrund seiner Trägheit weiter. Zum sofortigen Anhalten die Klemmen kurzschließen, dies kann jedoch den Strom kurzzeitig erhöhen. 5. **Handhabung**: Die Magnete sind zerbrechlich; vermeiden Sie es, sie fallen zu lassen, um Bruch und Beschädigung zu verhindern. Dieser Motor bietet eine robuste und vielseitige Lösung für Ihre anspruchsvollen technischen Anforderungen.
