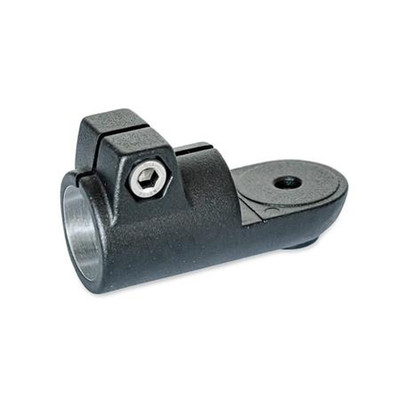

Laschen-Klemmverbinder, Aluminium (276-B50-OZ-2-SW)

Die Klemmbohrung der Laschen-Klemmverbinder GN 276 ist bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt. An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen. Wenn werkzeuglos geklemmt werden soll, kann die Zylinderschraube, durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden. Laschen-Klemmverbinder GN 276 können mit Klemmverbindern GN 272, GN 274 und GN 278 zu Gelenk-Klemmverbindern kombiniert werden. b Laschen- breite: 65 Bohrung d1: B 50 d2: 10.5 Gewicht: 0.650 kg k: 74 l1: 148 l2: 77.5 m: 115 RoHS: Ja s: 17 t: 32.5 z Schraub- stelle: M10-50 Zubehör empf. Klemmhebel GN 911 für z l3: 78 | 92
