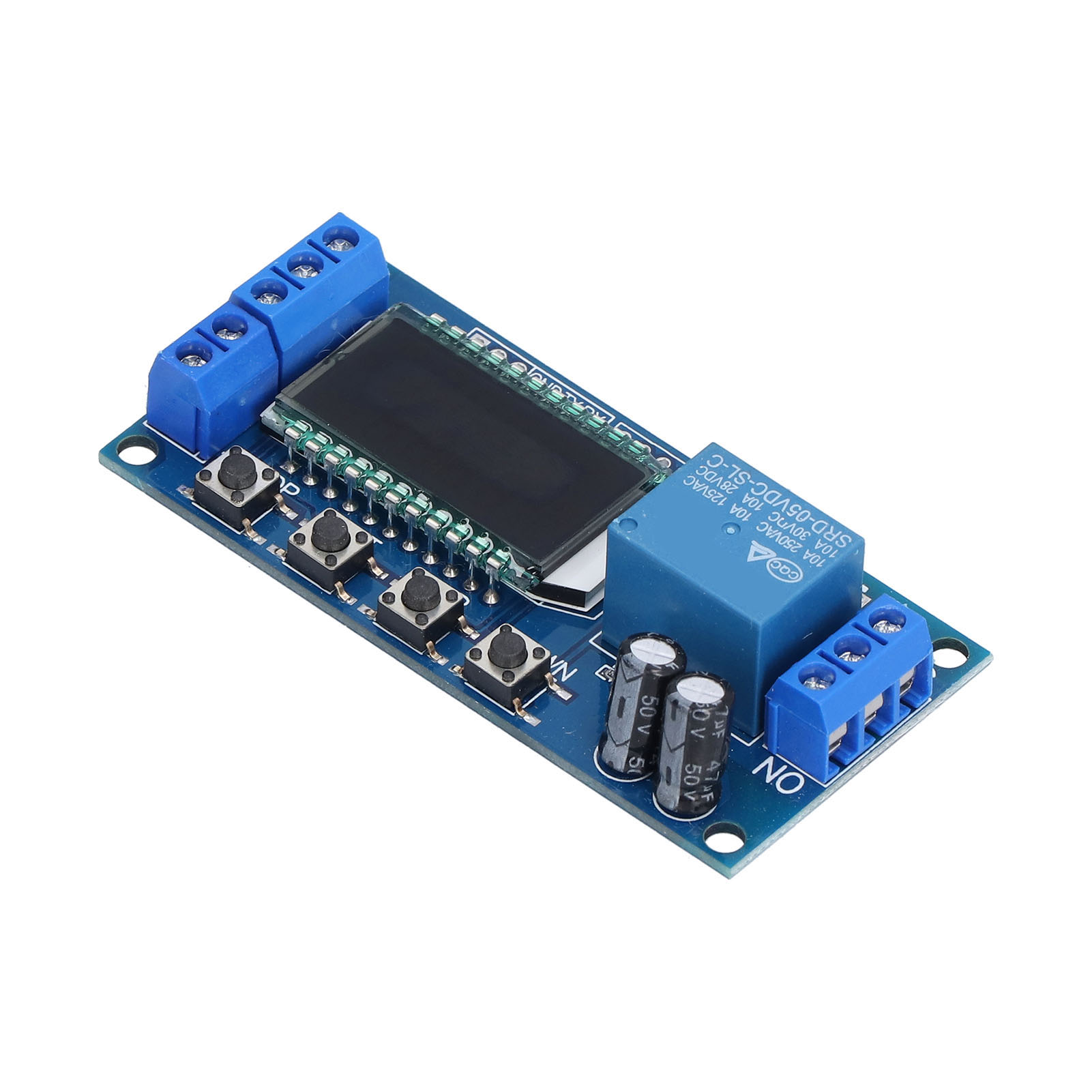

Lcd-zeitverzögerungsrelaismodul Für Den Fall Eines Stromausfalls, Zyklische Zeitsteuerungselektronikkomponenten Xylj02

1. Dank des Flüssig-LCD-Displays ist der aktuelle Modus klar, übersichtlich, einfach und komfortabel ablesbar. 2. Alle Sekundärrelaismodule verfügen über eine verzögerte Abschaltzeit und einen stufenlos einstellbaren Zyklustimer von 0,01 Sekunden (minimal) bis 9999 Minuten (maximal). 3. Ausgestattet mit einer Stopptaste (STOP-Taste) mit Verpolungsschutz. 4. Erweiterter Schlafmodus: Nach 3 Minuten Inaktivität schaltet sich die Hintergrundbeleuchtung des Flüssig-LCD-Displays automatisch aus; ein einfacher Tastendruck aktiviert sie wieder. 5. Verschiedene OP-, CL- und LOP-Parameter können separat konfiguriert und gespeichert werden. Die Parameter müssen beim Einschalten nicht neu eingestellt werden. Spezifikationen: Produkttyp: Relaismodul; Ausgangsleistung: Das Gerät kann bei 220 V 5 A steuern oder kommunizieren; Standby-Strom: 15 mA; Betriebsstrom: 50 mA; Lebensdauer: 100.000 Schaltzyklen. Betriebstemperatur: 40 bis 85 °C; Abmessungen: ca. 8,0 × 3,8 × 1,8 cm. Einstellungen: 1. Halten Sie die Taste „Set“ gedrückt, um die Konfigurationsoberfläche aufzurufen. 2. Wählen Sie den Betriebsmodus (blinkt) mit den Auf-/Ab-Tasten. 3. Drücken Sie die Taste „Set“, wählen Sie den Betriebsmodus und rufen Sie die Systemeinstellungen auf. 4. Die Systemeinstellungen blinken; ändern Sie diese mit den Auf-/Ab-Tasten (Hinweis: Drücken Sie in den Modi P-1 bis P-3 kurz die Taste „Set“). 5. Drücken Sie kurz die Taste „Set“, um die Parametereinstellungen aufzurufen. Ändern Sie die Werte durch kurzes oder langes Drücken der Auf-/Ab-Tasten. Passen Sie die Parameterwerte für Op/Cl an. Sie können die Dezimalstellenposition durch kurzes Drücken der Stopp-Taste ändern und die Zeiteinheit (1 s / 0,1 / 0,015 / 1 min) ändern. 6. Sobald alle Parameter eingestellt sind, drücken Sie die Taste „Set“, um die Einstellungen zu speichern und die Einstellungsoberfläche zu verlassen. Hauptfunktionen: 1. Automatischer Standby-Modus: Halten Sie in der Bedienoberfläche die Taste „Stop“ gedrückt, um den automatischen Standby-Modus zu aktivieren oder zu deaktivieren. Die Bedienoberfläche zeigt nach 3 Sekunden „Ein“ oder „Aus“ an und verlässt anschließend automatisch die Oberfläche. 2. Wenn die Relaisfunktion in der Bedienoberfläche ausgewählt ist, drücken Sie kurz die Taste „Stop“, um sie zu aktivieren oder zu deaktivieren. Wenn die Relaisfunktion deaktiviert ist, blinkt das System. 3. Im Modus P-5/P-6 schalten Sie die Anzeige (Anzahl der Zyklen/Schleifen) durch kurzes Drücken der Taste „Abwärts“ um. 4. Es stehen sieben Betriebsmodi zur Verfügung: P1. Nach Auslösung des Signals aktiviert sich das Relais für die Betriebsdauer und deaktiviert sich anschließend. Das Signal kann während dieser Dauer erneut ausgelöst werden. (Wenn das Signal bereits ausgelöst wurde, tritt dieser Modus nur einmal auf.) P2. Nach Auslösung des Signals aktiviert sich das Relais für die Betriebsdauer und deaktiviert sich anschließend. Das Signal kann während dieser Dauer erneut ausgelöst werden. (Falls das Signal bereits ausgelöst wurde, tritt dieser Modus nur einmal auf.) P3. Nach Auslösung des Signals aktiviert sich das Relais für die Betriebsdauer. Anschließend wird das Signal deaktiviert, erneut ausgelöst, das Relais deaktiviert sich und der Timer stoppt. (Falls das Signal bereits ausgelöst wurde, tritt dieser Modus nur einmal auf.) P4. Nach Auslösung des Signals deaktiviert sich das Relais, aktiviert sich für die Betriebsdauer und deaktiviert sich nach Ablauf der Zeit erneut. (Falls das Signal bereits ausgelöst wurde, nur einmal.) P5. Bei Anliegen eines Triggersignals aktiviert sich das Relais, deaktiviert sich für die Dauer Cl und der Zyklus wiederholt sich. Bei Anlegen eines neuen Signals deaktiviert sich das Relais und der Timer stoppt. Die Anzahl der Zyklen (lop) ist konfigurierbar. P6. Liegt nach dem Einschalten kein Triggersignal an, aktiviert sich das Relais für die Dauer Op, deaktiviert sich für die Dauer Cl und der Zyklus wiederholt sich. Die Anzahl der Zyklen (lop) ist konfigurierbar. P7. Signalhaltefunktion: Bei Anliegen eines Triggersignals wird eine Verzögerung angewendet. (Wenn das Signal ausgelöst wurde, wurde das Relais aktiviert.) Packungsinhalt: 1 Relaismodul
