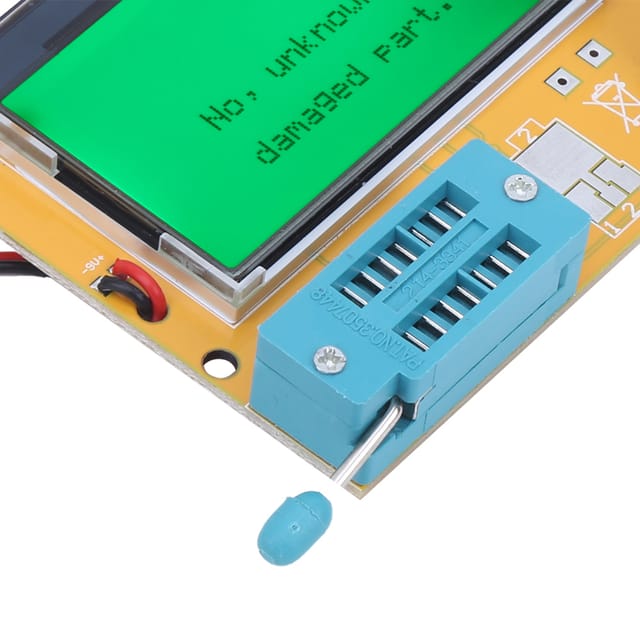

Lcr-t4-transistor: Grafische Darstellung Des Widerstands-kapazitäts-verhältnisses Und Des Esr

Willkommen in unserem Shop! Entdecken Sie unseren Transistortester – ein vielseitiges und präzises elektronisches Messgerät zur Identifizierung und Analyse einer Vielzahl von Bauteilen. Dieses Produkt wird mit einem Transistortester und einer ausführlichen Bedienungsanleitung geliefert. Die Packung enthält einen Transistortester. Dieser automatische Tester erkennt NPN- und PNP-Transistoren, N-Kanal- und P-Kanal-MOSFETs, Dioden (einschließlich Doppeldioden), Thyristoren, Trioden, Widerstände und Kondensatoren. Er verfügt über eine Einschaltspannungserkennung mit Ein-Tasten-Bedienung, die die Bauteilanschlüsse automatisch testet und die Ergebnisse auf einem 128 x 64 Zeichen großen LCD-Display anzeigt. Er kann die Verstärkung und Basisspannung von Transistoren, die Schutzdioden von MOSFETs messen und die Durchlassspannung des Emitterübergangs bestimmen. Zusätzlich misst er die Gate-Schwellenspannung und die Gate-Kapazität von MOSFETs. Die Testgeschwindigkeit ist hoch; die meisten Bauteile werden in weniger als 2 Sekunden geprüft (ausgenommen große Kondensatoren, bei denen die Messung bis zu 1 Minute dauern kann, was normal ist). Das Gerät verfügt über einen Energiesparmodus mit einem Stromverbrauch von unter 20 nA und schaltet sich automatisch ab, um Energieverschwendung zu vermeiden und die Batterielebensdauer zu verlängern. Spezifikationen: Produkttyp: Transistortester. Material: Kunststoff. Farbe: Wie abgebildet. Batterie (nicht enthalten): 9-V-Kaskadenbatterie. Bedienungsanleitung: Geeignet für ATmega8, ATmega168 und Mikrocontroller. 2x16-Zeichen-LCD-Display. Ein-Tasten-Bedienung, automatische Abschaltung. 20 nA Abschaltstrom, Batteriebetrieb möglich. Die Economy-Version benötigt keinen Oszillator und verfügt über eine automatische Abschaltung. Bei ATmega168 oder Softwareversion 1.05k wird der Stromverbrauch im Ruhemodus reduziert, wenn keine Messung durchgeführt wird. Automatische Erkennung von PNP- und NPN-Bipolartransistoren, N-Kanal- und P-Kanal-MOSFETs, JFETs, Dioden, Doppeldioden und Thyristoren. Automatische Pinbelegungserkennung. Messung des Stromverstärkungsfaktors von Bipolartransistoren und der Schwellenspannung des Emitterübergangs. Darlington-Transistoren werden durch eine hohe Schwellenspannung und einen hohen Verstärkungsfaktor identifiziert. Erkennung von Schutzdioden für Bipolartransistoren und MOSFETs. Messung der Schwellenspannung und der Gate-Kapazität von MOSFETs. Unterstützung der Messung und Anzeige des Signals von zwei Widerständen mit Anzeige der ersten vier Ziffern und der Einheit. Die beiden Enden des angezeigten Widerstandssignals entsprechen den angeschlossenen Messspitzen (1–3). Daher kann auch ein Potentiometer gemessen werden. Wenn das Potentiometer auf einen Endpunkt eingestellt ist, kann das Messgerät nicht zwischen der Mittelstellung und den beiden Enden der Pins unterscheiden. Die Auflösung der Widerstandsmessung beträgt 0,1 Ohm, der Maximalwert 50 MΩ. Ein Kondensator kann erkannt und gemessen werden. Das Display zeigt die ersten vier Ziffern und die Einheit an. Der Wertbereich liegt zwischen 25 pF (8 MHz Taktfrequenz, 50 pF bei 1 MHz) und 100 mF. Die Auflösung beträgt bis zu 1 pF (8 MHz Taktfrequenz). Es kann den äquivalenten Serienwiderstand und die Kapazität von Kondensatoren mit einer Kapazität von mehr als 2 µF messen. Die Auflösung beträgt 0,01 Ohm, und die Werte werden zweistellig angezeigt. Diese Funktion benötigt mindestens 16 KB Flash-Speicher für ATMEGA (für ATmega168). Sie zeigt die korrekte Vorzeichenrichtung beider Dioden sowie den Durchlassspannungsabfall an. Eine LED wird als einzelne Diode mit einem deutlich höheren Durchlassspannungsabfall als üblich erkannt. Eine Doppel-LED wird als Doppeldiode erkannt. Eine Zenerdiode kann erkannt werden, wenn die Sperrspannung unter 4,5 V liegt. Sie erscheint dann als zwei Dioden und kann anhand der Spannung bestimmt werden. Das Signal der die Diode umgebenden Messspitze ist identisch. In diesem Fall lässt sich die wahre Anode der Diode anhand der Schwellenspannung nahe 700 mV identifizieren! Auch die Messung der Sperrkapazität einer einzelnen Diode ist möglich. Bipolare Transistoren können ebenfalls gemessen werden, indem die Basis mit dem Kollektor oder dem Emitter verbunden wird. Eine einzige Messung genügt, um die Vollbrückenschaltung zu ermitteln. Kondensatoren mit einem Wert unter 25 pF werden in der Regel nicht erkannt, können aber parallel zu einer Diode oder zumindest mit mehreren 25-pF-Kondensatoren parallelgeschaltet werden. In diesem Fall muss die Parallelkapazität abgezogen werden. Widerstände unter 2100 Ohm messen die Induktivität, vorausgesetzt, Ihr ATMEGA verfügt über mindestens 16 KB Flash-Speicher. Der Messbereich übersteigt 20 H ab 0,01 mH, die Genauigkeit ist jedoch gering. Die Messergebnisse zeigen nur eine einzelne Bauteilverbindung an. Die Testzeit beträgt etwa zwei Sekunden; nur Kapazitäts- und Induktivitätsmessungen dauern länger. Die Software kann so konfiguriert werden, dass die Anzahl der
