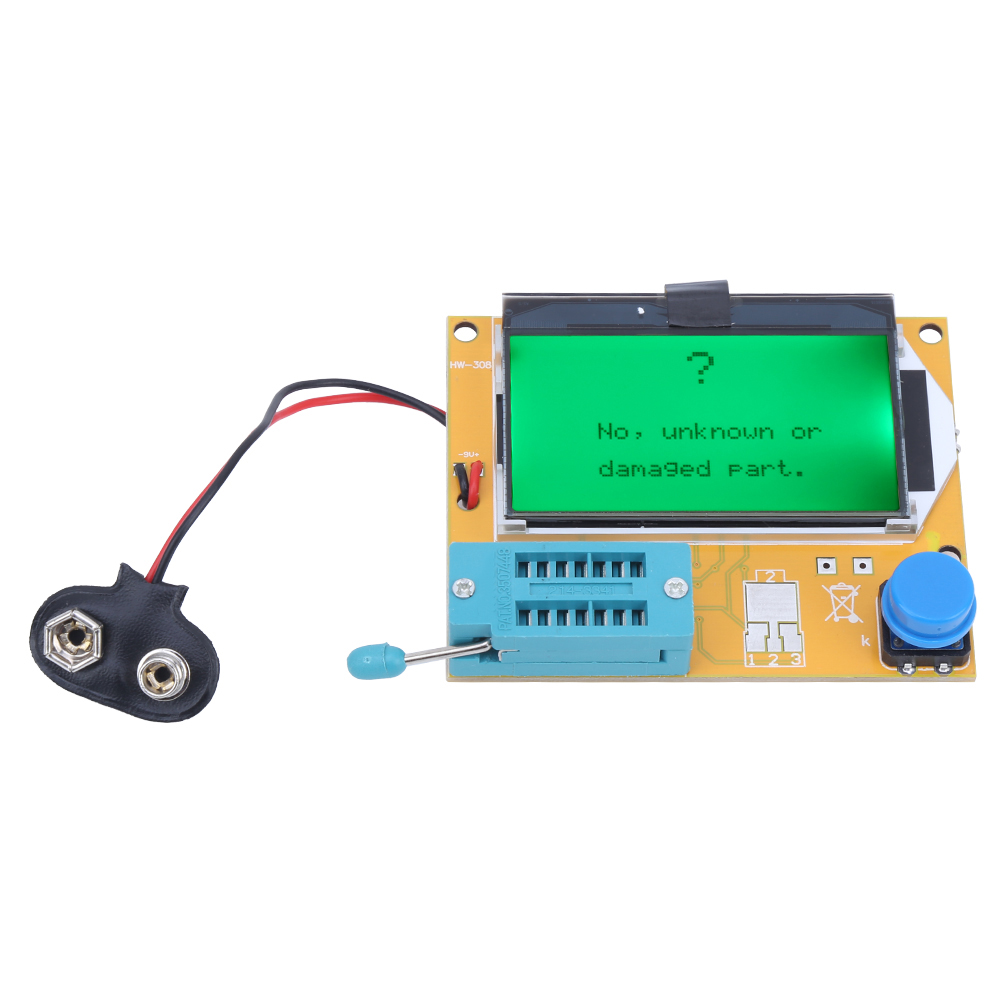

Lcrt4 Esr-tester, Grafisches Kapazitäts- Und Widerstandsmultimeter, Transistor- Und Kondensatortester, Tragbares Messgerät Für Elektronische Bauteile.

Willkommen in unserem Shop! Entdecken Sie unseren professionellen Transistortester, der für eine genaue und schnelle automatische Fehlererkennung entwickelt wurde. Dieses kompakte und zuverlässige Gerät ist ideal für Elektronikbegeisterte, Techniker und Ingenieure. **Hauptmerkmale:** - Automatische Erkennung von NPN- und PNP-Transistoren, N-Kanal- und P-Kanal-MOSFETs, Dioden (einschließlich Doppeldioden), Thyristoren, Triacs, Widerständen und Kondensatoren. - Integrierte Startspannungserkennung mit Ein-Tasten-Bedienung. Die Bauteilanschlüsse werden automatisch geprüft und auf dem LCD-Bildschirm angezeigt. - Messung der Verstärkung und Basisspannung von Transistoren sowie der Schutzdioden von MOSFETs zur Bestimmung der Emitter-Vorwärtsspannung. - LCD-Bildschirm (128 x 64 Zeichen) zur Anzeige der Schwellenspannung und der Gate-Kapazität von MOSFETs. - Hohe Testgeschwindigkeit: weniger als 2 Sekunden für gültige Bauteile (ausgenommen Kondensatoren mit hoher Kapazität, deren Messung bis zu 1 Minute dauern kann). (was normal ist). - Schlafmodus mit einem Stromverbrauch von weniger als 20 nA, automatische Abschaltung zur Schonung der Batterie und Verlängerung der Batterielebensdauer. **Produktspezifikationen:** - Zustand: 100 % Neu - Artikeltyp: Transistortester - Material: Kunststoff - Farbe: Wie abgebildet - Batterie (nicht enthalten): 9-V-Kaskadenbatterie **Benutzerhandbuch und erweiterte Funktionen:** - Kompatibel mit den Mikrocontrollern ATmega8, ATmega168 und ATmega328. - Anzeige der Ergebnisse auf einem 2x16-Zeichen-LCD-Bildschirm. - Ein-Tasten-Bedienung, automatische Abschaltung. - 20 nA Standby-Strom, geeignet für Batteriebetrieb. - Sparversion ohne Oszillator, mit automatischer Abschaltung Unterstützt. Für ATmega168 oder ATmega328 mit Softwareversion 1.05k reduziert der Schlafmodus den Stromverbrauch, wenn keine Messung durchgeführt wird. - Automatische Erkennung von PNP- und NPN-Bipolartransistoren, N-Kanal- und P-Kanal-MOSFETs, JFETs, Dioden, Doppeldioden, Thyristoren und Triacs. - Automatische Pinbelegungserkennung. - Messung des Stromverstärkungsfaktors von Bipolartransistoren und der Schwellenspannung des Emitterübergangs. - Identifizierung von Darlington-Transistoren anhand ihrer hohen Schwellenspannung und ihres hohen Verstärkungsfaktors. - Erkennung von Schutzdioden für Bipolartransistoren und MOSFETs. - Messung der Schwellenspannung und der Gate-Kapazität von MOSFETs. - Unterstützung für die Messung und Anzeige von zwei Widerständen mit Anzeige der ersten vier Ziffern und der Einheit. Die Enden des angezeigten Widerstandssignals entsprechen den angeschlossenen Messspitzen (1–3). Auch das Potentiometer kann gemessen werden. Ist das Potentiometer auf einen Anschlag gestellt, kann das Messgerät nicht zwischen Mittel- und Endposition des Pins unterscheiden. - Widerstandsmessauflösung: 0,1 Ohm, maximaler Messwert: 50 MΩ. - Kondensatorerkennung und -messung mit Anzeige der ersten vier Ziffern und der Einheit. Werte von 25 pF (8 MHz Taktfrequenz, 50 pF bei 1 MHz) bis 100 mF mit einer Auflösung von 1 pF (bei 8 MHz). - Messung des äquivalenten Serienwiderstands (ESR) von Kondensatoren größer als 2 µF mit einer Auflösung von 0,01 Ohm und zweistelliger Anzeige. Diese Funktion benötigt mindestens 16 KB Flash-Speicher für ATmega (ATmega168 oder ATmega328). - Zeigt die korrekte Ausrichtung zweier Dioden sowie den Spannungsabfall in Durchlassrichtung an. - Erkennt LEDs als Dioden mit einem höheren als dem normalen Spannungsabfall in Durchlassrichtung. Doppelte LEDs werden als zwei Dioden erkannt. - Erkennt Zenerdioden, wenn die Sperrspannung unter 4,5 V liegt und sie als zwei Dioden erscheinen. Die eigentliche Anode kann anhand der Schwellenspannung nahe 700 mV identifiziert werden. - Misst die Sperrkapazität einer einzelnen Diode. Bipolartransistoren können ebenfalls gemessen werden, indem die Basis mit dem Kollektor oder dem Emitter verbunden wird. Eine einzelne Messung genügt, um eine Vollbrückenschaltung zu identifizieren. Kondensatoren kleiner als 25 pF werden im Allgemeinen nicht erkannt, können aber parallel zu einer Diode oder einem Kondensator von mindestens 25 pF gemessen werden (der erforderliche Parallelwert muss abgezogen werden). Induktivitätsmessungen für Widerstände unter 2100 Ohm sind möglich, wenn Ihr ATmega über mindestens 16 KB Flash-Speicher verfügt. Der Messbereich liegt über 20 H ab 0,01 mH, jedoch mit begrenzter Genauigkeit. Die Ergebnisse zeigen nur ein angeschlossenes Bauteil an. - Die Testdauer beträgt ca. zwei Sekunden, außer bei Kapazitäts- und Induktivitätsmessungen, die länger dauern. - Die Anzahl der Messungen vor der automatischen Abschaltung ist per Software konfigurierbar. - Integrierte Selbsttestfunktion und optionales 50-Hz-Signal zur Überprüfung der Taktfrequenzgenauigkeit (für ATmega168 und ATmega328). - Optionaler Kalibrieranschluss zur Messung des Innenwiderstands und zur Selbstprüfung des Nullpunkts (für ATmega168 und ATmega328). Ein Kondensator von 100 nF bis 20 µF m
