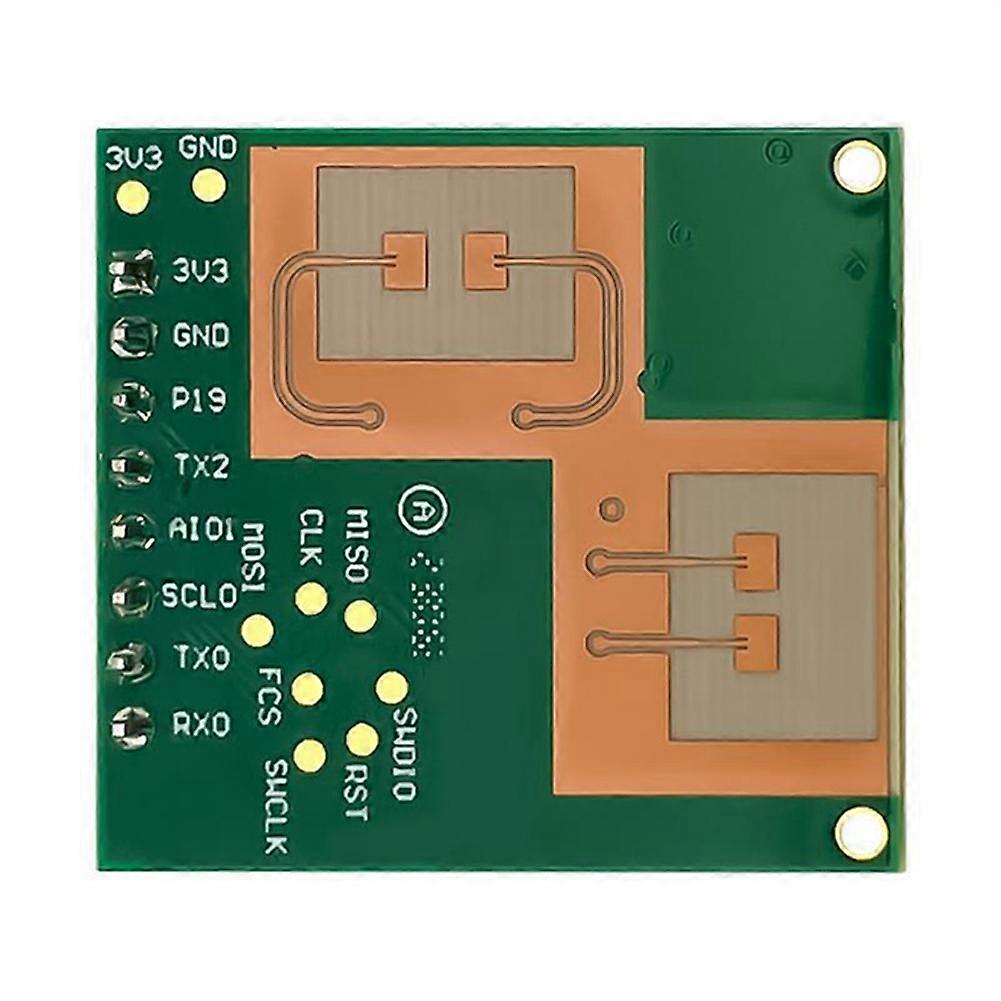

Ld6002c 60 Ghz Fmcw Berührungsloser Millimeterwellen-radarsensor Zur Sturzerkennung

Das LD6002C ist ein 60-GHz-Millimeterwellen-Radarmodul auf Basis der FMCW-Technologie (Frequenzmodulierte Dauerstrich-Radartechnologie). Dank seiner fortschrittlichen Radarsignalverarbeitungsalgorithmen gewährleistet es die präzise Erkennung von Personen an einem bestimmten Ort und eine schnelle Sturzerkennung. Damit ist es eine unverzichtbare Ergänzung für jedes Hausautomationssystem oder jede Gesundheitseinrichtung. Dieser Radarsensor eignet sich ideal für zahlreiche Anwendungsbereiche, darunter Gesundheitseinrichtungen (insbesondere Toiletten und Badezimmer), Hausalarmanlagen und komplette Hausautomationssysteme. Seine Funktionalität und sein Design passen sich einer Vielzahl von Umgebungen an, die erhöhte Sicherheit und Überwachung erfordern. Das LD6002C bietet einen beeindruckenden Erfassungswinkel von ±60° in Azimut und Neigung sowie eine Erfassungsreichweite von weniger als 2 Metern (bei einer Installationshöhe zwischen 2,2 und 3 Metern). Seine Sturzerkennungsgenauigkeit erreicht 90 % (typischer Wert) und gewährleistet so eine zuverlässige und optimale Leistung für Ihre Sicherheitsanforderungen. Unser FMCW-Radarmodul erfasst jeweils eine Person und arbeitet mit einer typischen Spannung von 3,3 V bei einer Stromaufnahme von über 1 A. Seine Sendeleistung beträgt 12 dBm im FMCW-Modulationsmodus, der Antennengewinn 4 dBi. Die Datenübertragung erfolgt seriell im ASCII-Format. Die Stromversorgung des Radarmoduls ist kritisch: Sie muss zwischen 3,1 und 3,5 V liegen, mit einer Restwelligkeit von maximal 50 mV und einem Strom von mindestens 1 A. Ein DC/DC-Wandler mit einer Schaltfrequenz von mindestens 2 MHz ist unerlässlich. Für eine optimale Leistung muss das Produkt störungsfrei in die Anwendungsumgebung integriert werden. Betriebsfrequenz: 60 GHz (58–62 GHz) Sendeleistung: 12 dBm Modulation: FMCW Antennengewinn: 4 dBi Erfassungswinkel: Azimut 60° / Elevation 60° Erfassungsreichweite: unter 2 m (Aufhängehöhe: 2,2–3 m) Sturzerkennungsgenauigkeit: 90 % (typ.) Maximale Anzahl getesteter Personen: 1 Stromversorgung: 3,3 V (typ.) / ≥ 1 A
