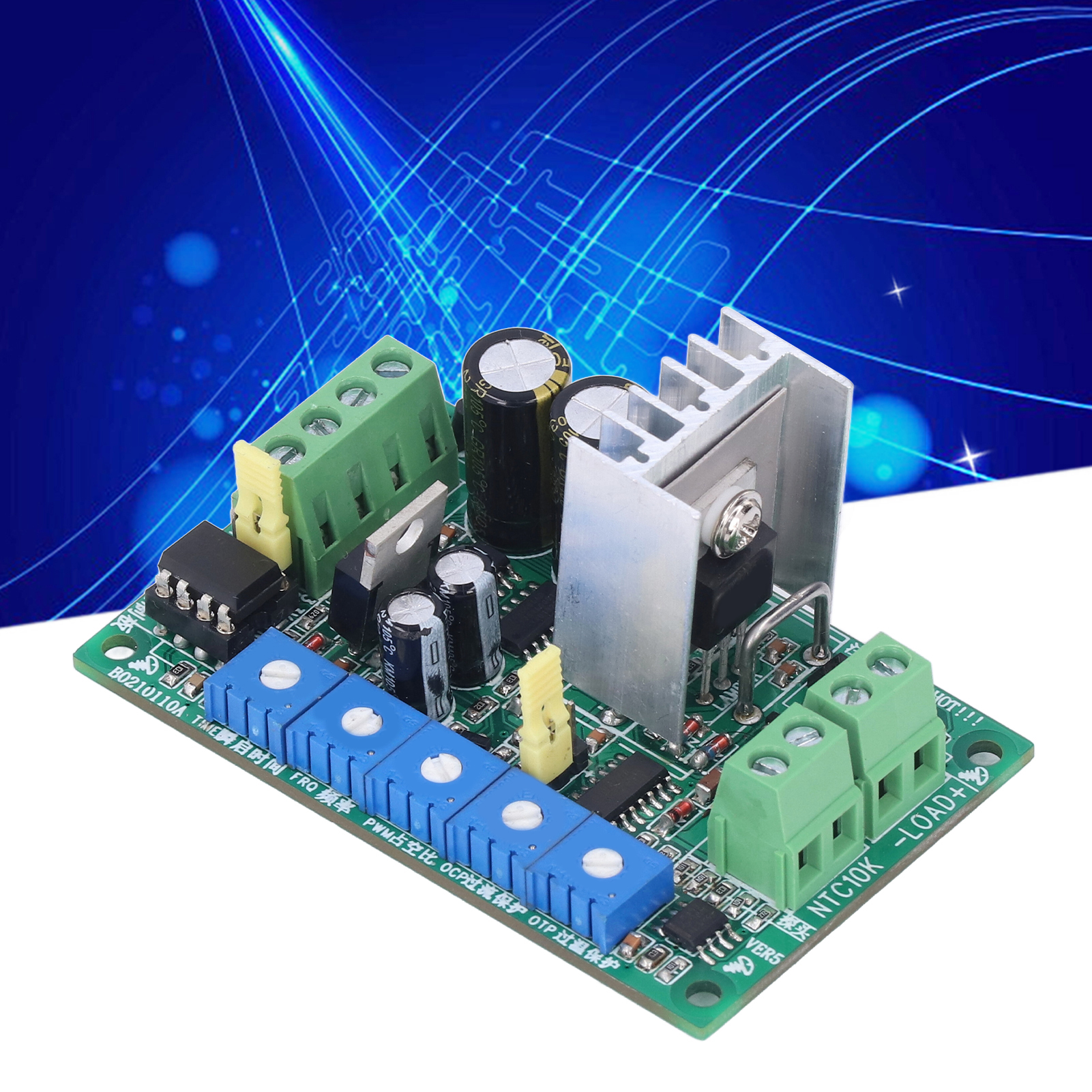

Ldbdsz210116a Steuerplatine Für Hochgeschwindigkeits-magnetventil-/elektromagnetisches Stellantriebsmodul

Willkommen in unserem Shop! **Elektromagnetisches Ventilsteuermodul – Modell LDBDSZ210116A** Dieses elektromagnetische Aktuator-Steuermodul wurde für die schnelle und präzise Steuerung von Elektromagneten, Magnetventilen und anderen elektromagnetischen Antriebsgeräten entwickelt. **Hauptmerkmale:** 1. **Schnelle Reaktionszeit:** Schnelle Ansprechzeit mit einer Eingangs- und Ausgangsverzögerung von weniger als 20 ms. 2. **Optokoppler-Isolationsantrieb:** Nutzt einen 10-MHz-Breitband-Optokoppler-Isolationsantrieb. Unterstützt NPN- oder PNP-Steuereingangspegel bei 3,3 V, 5 V und 24 V. Ansteuerstrom ≥ 5 mA. 3. **Einstellbare Parameter:** * Anlaufzeit bei Volllast: einstellbar von 0 bis 2 Sekunden. * Ausgangsfrequenz (FRQ): einstellbar von 2 bis 20 kHz. * PWM-Tastverhältnis des Ausgangsstroms: einstellbar von 0 bis 100 %. 4. **Überstromschutz:** Einstellbare maximale Ausgangsstrombegrenzung zum Schutz vor Überstrom. Die Schutzgrenze kann zwischen 0,1 A und 15 A eingestellt werden. 5. **Vielseitige Anwendungsmöglichkeiten:** Ausgestattet mit einer Betriebs-LED. Geeignet zum Ansteuern von Elektromagneten, Magnetventilen und anderen elektromagnetischen Antriebsgeräten. **Technische Daten:** * **Versorgungsspannung:** DC 9–32 V * **Standby-Strom:** 65 mA (24 V) / 56 mA (12 V) * **Betriebsanzeige:** LED * **Durchmesser der Befestigungslöcher:** Ca. 3 mm (4 Löcher) * **Anwendung:** Ansteuern von Elektromagneten, Magnetventilen und anderen elektromagnetischen Antriebsgeräten. **Betriebsdetails:** * **Signaleingang:** Unterstützt NPN- oder PNP-Steuerpegel. Der Ausgangssignalpegel kann über einen Jumper auf der Platine auf 3,3 V, 5 V oder 24 V eingestellt werden. * **Lastausgang:** LOAD-Schnittstelle für Hochleistungs-NPN-Ausgang. PWM-Steuerung mit einstellbarem Tastverhältnis von 0 bis 100 % über ein Potentiometer. PWM-Frequenz von 2 bis 20 kHz (einstellbar). Maximaler Ausgangsstrom: 15 A. * **Übertemperaturschutz:** NTC-Thermistor (10 kΩ, Temperaturkennlinie 3950). Der Ausgang schaltet sich ab, wenn die Temperatur den eingestellten Wert (30–75 ± 5 °C, einstellbar über das OTP-Potentiometer) überschreitet. * **Sofortstart:** TIME-Potentiometer zur Einstellung der Anlaufzeit bei maximalem Strom (0–2 Sekunden). * **Betriebsfrequenz:** FRQ-Potentiometer zur Einstellung der PWM-Frequenz (2–20 kHz) zur Eliminierung von Vibrationen und Geräuschen des Elektromagneten. * **PWM-Tastverhältnissteuerung:** PWM-Potentiometer zur Einstellung der Haltekraft des Elektromagneten (0–100 %). Für optimale Kraft einstellen (im Allgemeinen 25–40 % der maximalen Kraft für stabilen Halt). * **Strombegrenzungsschutz:** Potentiometer zur Einstellung des maximalen Betriebsstroms (0,2–15 A). * **Installation:** Einfach, mit 4 Anschlussdrähten (Stromversorgung + und -, Steuerleitungen + und -). Unterstützt NPN- oder PNP-Verdrahtung. **Lieferumfang:** 1 x Elektromagnetische Steuerplatine
