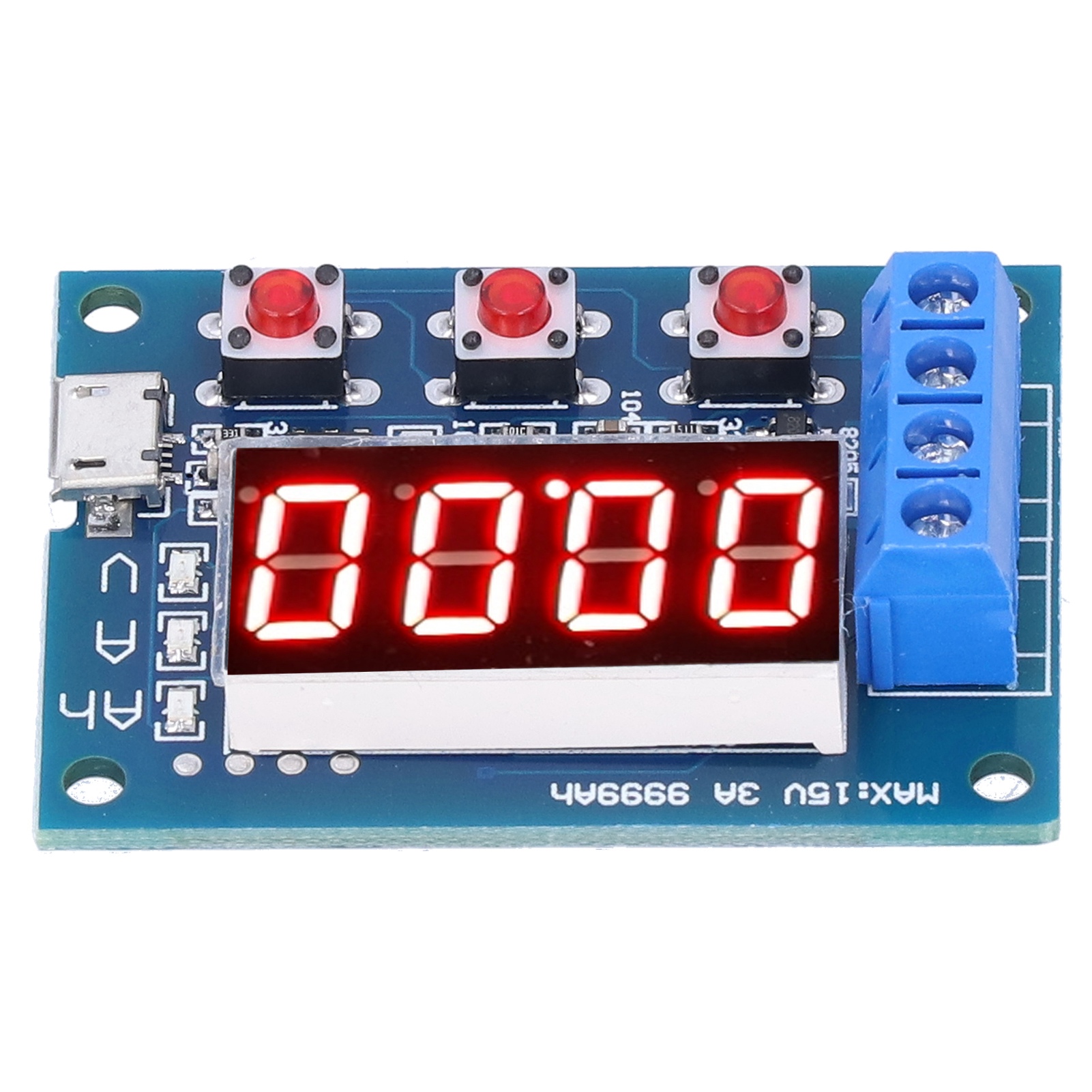

Led-batteriekapazitätstester Mit Entladeüberwachung Für 12v 18650 Lithium-batterien, Dc 4,5–6v

1. Externe Laststeuerung: Erhalten Sie Echtzeit-Ergebnisse zur Entladestromkapazität durch Steuerung des Ladestopps. 2. Geringe Fehlertoleranz: Kompatibel mit Akkus bis zu 9.999 Ah (9.999.000 mAh), minimaler Messfehler bei Spannung und Stromstärke. 3. Automatische Erkennung: Automatische Erkennung und Bestimmung der passenden Spannung an den Akkuanschlüssen; manuelle Anpassung möglich. 4. Micro-USB-Schnittstelle: Stromversorgung über 4,5 bis 6 V Gleichspannung via Micro-USB-Schnittstelle, kompatibel mit verschiedenen Geräten. 5. Für 12-V-Akkus: Dieser Akku-Kapazitätstester verfügt über ein Digitaldisplay und 3 Bedientasten und eignet sich zum Testen der Kapazität von 12-V-18650-Bleiakkus. Produkttyp: Akku-Kapazitätstester. Versorgungsspannung: 4,5–6 V Gleichspannung (Micro-USB-Schnittstelle). Betriebsstrom: ≤ 70 mA. Entladespannung: 1,00 V–15,00 V, Auflösung 0,01 V. Entladeschlussspannungsbereich: 0,5 V–11,0 V. Zulässiger Strom: maximal 3,000 A, Auflösung 0,001 A. Maximaler Spannungsmessfehler: 1 % ± 0,02 V. Maximaler Strommessfehler: 1,5 % ± 0,008 A. Maximaler Batteriekapazitätsbereich: 9999 Ah (1 Ah = 1000 mAh). Bei größeren Werten wird das Komma verschoben. Bei Werten unter 10 Ah wird „X,XXX“ angezeigt, bei Werten ab 10 Ah „XX,XX“ usw. Abmessungen der Leiterplatte: ca. 50 × 37 mm. Widerstandsberechnung: Schätzen Sie den Widerstandswert mithilfe des Ohmschen Gesetzes. Teilen Sie die Batteriespannung durch den erwarteten Entladestrom. Die Nennleistung des Widerstands sollte der Batteriespannung multipliziert mit dem erwarteten Entladestrom entsprechen. Das Ergebnis sollte größer als zwei sein. Achten Sie darauf, dass der Strom bei Volllast 3,0 A nicht überschreitet! Um beispielsweise eine 12-V-Batterie mit einem Strom von 2 A zu testen, sollte der Widerstand 6 Ω und die Nennleistung 50 W betragen. Die Volllastspannung einer neuen 12-V-Batterie liegt bei ca. 13,5 V. In diesem Fall beträgt der entsprechende Maximalstrom 13,5 / 6 = 2,25 A, was unter 3 A liegt und somit geeignet ist. Wenn Sie für den Test eine Glühbirne verwenden, sollte der Maximalstrom nur die Hälfte (1,5 A) betragen, da der Kaltwiderstand der Glühbirne sehr gering und der Einschaltstrom sehr hoch ist. Zu hoher Strom kann die Schaltung beschädigen! Fehlercodes und ihre Bedeutung: Err1: Die Batteriespannung liegt über 15 V. Err2: Die Batteriespannung liegt unter der eingestellten Entladeschlussspannung. Err3: Die Batterie kann den Entladestrom nicht liefern oder der interne Widerstand der Schaltung ist zu hoch. Fehler 4: Zu hoher Strom (über 3,1 A). Sekundäres Kalibrierverfahren: Halten Sie alle drei Tasten gleichzeitig gedrückt, um das Messgerät einzuschalten und in den Kalibriermodus zu gelangen. Die Anzahl der Kalibrierdatensätze wird angezeigt, anschließend startet das Kalibrier-Abtastprogramm (0u0A). Schließen Sie die positiven und negativen Anschlüsse kurz und drücken Sie die OK-Taste, um J10u anzuzeigen. Legen Sie eine Standard-Gleichspannung von 10,00 V zwischen den positiven und negativen Anschlüssen an und drücken Sie die OK-Taste. „J2.0A“ wird angezeigt. Legen Sie einen konstanten Gleichstrom von 2,0 A zwischen dem negativen Ausgang (Eingangsrichtung) und dem negativen Eingang (Ausgangsrichtung) an und drücken Sie die OK-Taste. Die Kalibrierung ist abgeschlossen. Das Messgerät führt eine Vorprüfung der Kalibrierdaten durch. Sind die Kalibrierdaten zuverlässig, werden vier Kalibrierwerte nacheinander angezeigt, und das System schaltet sich ab. Ergibt die Vorprüfung, dass die Daten unzuverlässig sind, werden sie verworfen, und das System schaltet sich ab. Inhalt: 1 Batterietester, 2 Widerstände, 4 Kupferfüße, 4 Schrauben.
