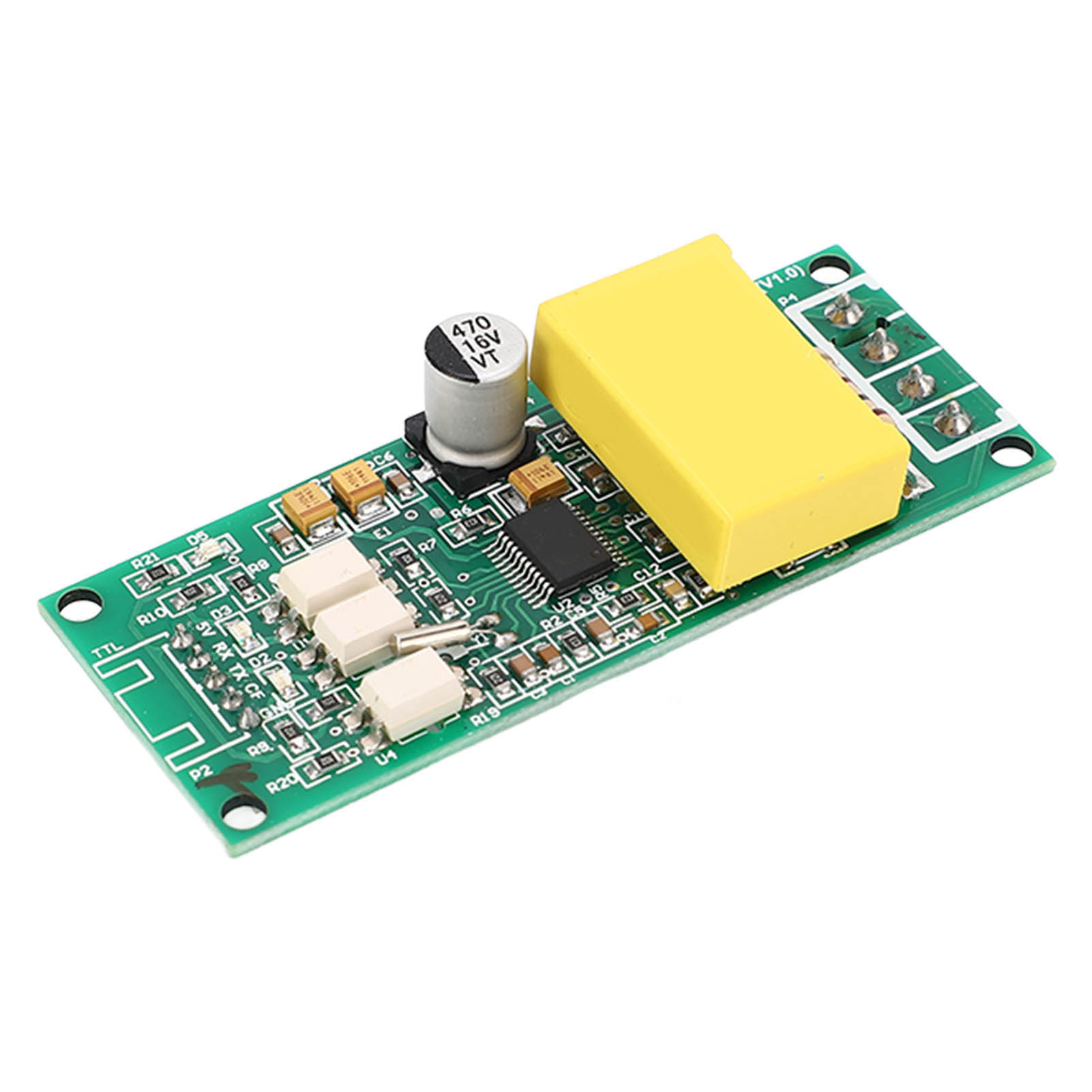

Leistungsmessmodul, Spannungsprüfer, Strom- Und Frequenzüberwachungsplatine, Ttl-seriellschnittstelle

1. Erweiterte Überwachung: Das Leistungsüberwachungsmodul ermöglicht die Messung von Strom, Spannung, Wirkleistung, Leistungsfaktor usw. und ist daher sehr praktisch. 2. Protokoll der physikalischen Schicht: Die physikalische Schicht verwendet eine UART-zu-TTL-Schnittstelle. Die Baudrate beträgt 9600, mit 8 Datenbits, 1 Stoppbit und ohne Prüfsumme. 3. Protokoll der Anwendungsschicht: Die Anwendungsschicht verwendet das RTU-Protokoll für die Kommunikation. Derzeit werden nur die folgenden Funktionscodes unterstützt: 0x03 (Hold-Register lesen), 0x04 (Eingangsregister lesen), 0x006 (Register beschreiben), 0x41 (Kalibrierung) und 0x42 (Netzteil zurücksetzen). Der Funktionscode 0x41 ist nur für die interne Verwendung bestimmt und seine Adresse ist auf 0xF8 beschränkt. 4. Standardeinstellung: Standardmäßig wird nach dem Funktionscode 0x3721 ein 16-stelliges Passwort angehängt. Der Adressbereich des Slaves liegt zwischen 0x01 und 0xF7, wobei 0x00 als Broadcast-Adresse verwendet wird. Der Slave muss nicht auf den Host antworten und verwendet 0xF8 als universelle Adresse. Diese Adresse ist nur innerhalb desselben Slave-Geräts nutzbar und kann als Kalibrierungsadresse verwendet werden. 5. CRC-Prüfung: Die CRC-Prüfung verwendet ein 16-Bit-Format, belegt zwei Bytes und generiert ein Polynom der Formel X16 + X15 + X2 + 1. Der für die Berechnung verwendete Polynomwert ist 0xA001. Der CRC-Prüfwert ist das Ergebnis aller Byte-Prüfungen im Datenrahmen, mit Ausnahme des CRC-Prüfwerts selbst. Produkttyp: Energiezählermodul. Material: Leiterplatte. Spannungsmessbereich: 80–260 V. Spannungsmessauflösung: 0,1 V. Spannungsmessgenauigkeit: 0,5 %. Strommessbereich: 0–100 A. Anlaufstrommessung: 0,02 A. Strommessauflösung: 0,001 A. Strommessgenauigkeit: 0,5 %. Wirkleistungsmessbereich: 0–23 kW. Anlaufwirkleistung: 0,4 W. Wirkleistungsmessauflösung: 0,1 W. Wirkleistungsanzeige: 1 Dezimalstelle für Werte unter 1000 W (z. B. 999,9 W); für Werte ab 1000 W wird nur die ganze Zahl angezeigt (z. B. 1000 W). Leistungsfaktormessbereich: 0,00 bis 1,00; Auflösung: 0,01; Genauigkeit: 1 %. Frequenzmessbereich: 45 Hz bis 65 Hz; Auflösung: 0,1 Hz; Genauigkeit: 0,5 %. Wirkenergiemessbereich: 0 bis 9.999,99 kWh; Auflösung: 1 Wh. Genauigkeit: 0,5 %. Anzeige der Wirkenergie: Bei Werten unter 10 kWh erfolgt die Anzeige in Wh (1 kWh = 1.000 Wh, z. B. 9.999 Wh); bei Werten ab 10 kWh erfolgt die Anzeige in kWh (z. B. 9.999,99 kWh). Stromrückstellung: Software-Reset. Überlastalarm: Der Wirkleistungsschwellenwert ist konfigurierbar. Ein Alarm wird ausgelöst, wenn die gemessene Wirkleistung diesen Schwellenwert überschreitet. Lieferumfang: 1 Energiezählermodul, 1 Bedienungsanleitung, 1 Leistungstransformator.
