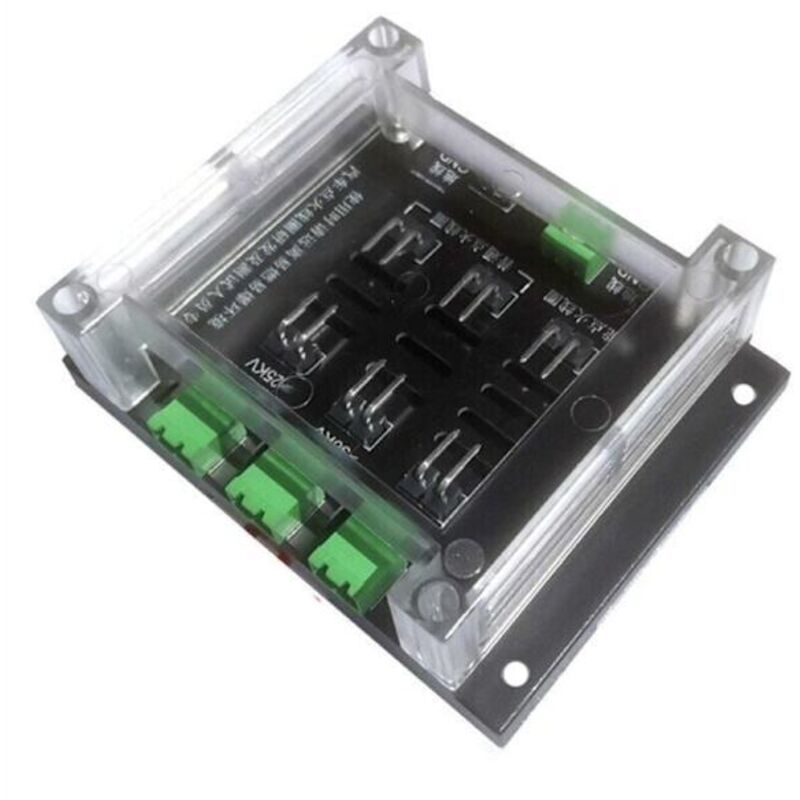

Leistungsprüfer Für Den Überspannungsschutz Der Zündspule -10: Leckageerkennung, Hochspannung

Die Klemmen 1, 2 und 3 sind die Hochspannungs-Plusanschlüsse für die Zündspulen. Klemme 1 liefert eine Shuntspannung von 25 bis 30 kV (für ältere Zündspulen), Klemme 2 eine Shuntspannung von 30 bis 35 kV (für aktuelle Zündspulen) und Klemme 3 eine Shuntspannung von 35 bis 40 kV (für Hochleistungszündspulen). Prüfverfahren für die Zündspulenisolierung: 1. Schließen Sie den Überspannungsschutz gemäß der angegebenen Anschlussmethode an die Zündspule an. 2. Sobald der Überspannungsschutz normal blinkt, schließen Sie die negative Klemme an den Masseanschluss an und halten Sie sie nahe an die Gummiisolierung der Zündspule. 3. Blinkt die negative Klemme, während der Überspannungsschutz aufhört zu blinken, deutet dies auf einen Isolationsfehler an dieser Stelle hin.
