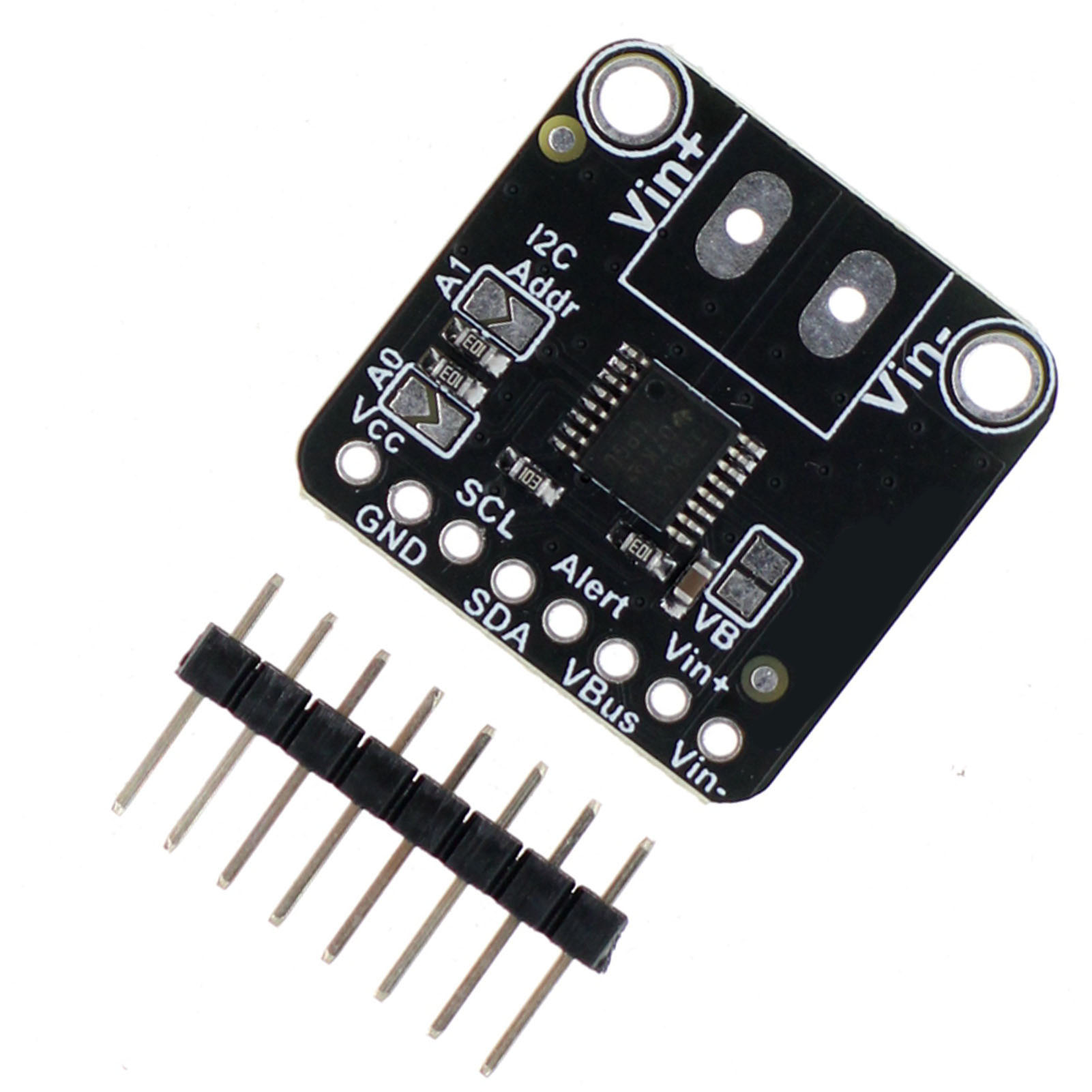

Leistungssensormodul, Stromerkennungs- Und Spannungsüberwachungsplatine, Hoch- Oder Niederspannungsseite, 36 V Dc, Max. 15 A

1. Produktverwendung: Dieses Sensormodul misst Gleichspannung (Hoch- und Niedrigspannung), Gleichstrom und Busspannung. Es berechnet automatisch die Leistung und unterstützt eine maximale Spannung von 36 V und einen maximalen Strom von 15 A, was es effizient und komfortabel macht. 2. Hohe Genauigkeit: Dieser Sensor bietet eine Genauigkeit von besser als 1 % über einen weiten Spannungs-, Strom- und Temperaturbereich und überträgt Daten in einem benutzerfreundlichen Format via I²C. 3. Weniger Einschränkungen: Dank seines integrierten hochpräzisen Shunt-Widerstands misst dieses Sensormodul kontinuierlich eine Spannung von +36 V (Hoch- und Niedrigspannung) und einen Strom von bis zu 15 A und reduziert so die Einschränkungen von Messgeräten. 4. Integrierter Testwiderstand: Ausgestattet mit einem 2-mΩ-Widerstand wird die Spannung an einem 0,1-%-Shunt-Widerstand mit einem internen 16-Bit-Analog-Digital-Wandler (ADC) gemessen, was eine erweiterte Strommessung mit einer Auflösung von 1,5 mA ermöglicht. 5. High-/Low-Side-Konfiguration: In der High-Side-Konfiguration sind eine präzise Busspannungsmessung und Leistungsberechnung möglich. In der Low-Side-Konfiguration muss die Brücke zwischen V+ und VBUS entfernt und der VBUS-Pin mit dem Spannungsbus verbunden werden. Spezifikationen: Produkttyp: Spannungs-, Strom- und Leistungssensor; Messspannung: 36 V DC; Maximaler Teststrom: 15 A; Maximaler integrierter Testwiderstand: 2 mΩ (0,002 Ω) bei 0,1 %; Spannungsmessung über Shunt-Widerstand: Interner 16-Bit-Analog-Digital-Wandler, Auflösung: 1,5 mA. Lieferumfang: 1 Leistungssensor, 1 Steckverbinder.
