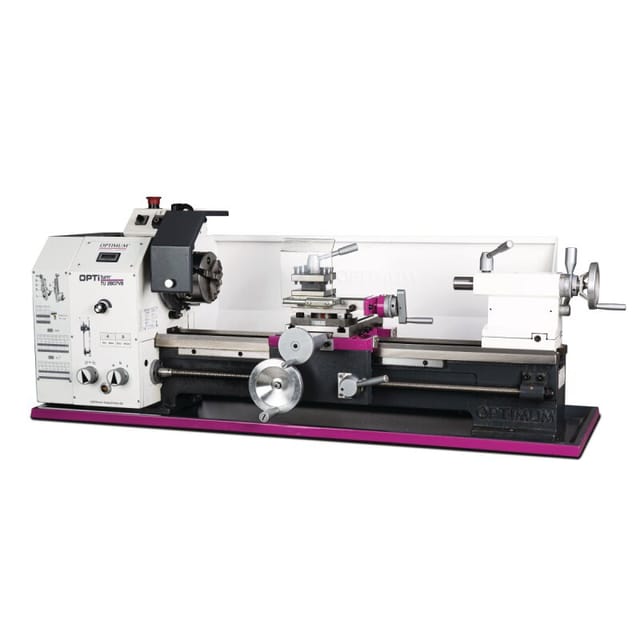

Leitspindeldrehmaschine 2807VB - Optimum

Präzise Verarbeitung Leistungsstarker, wartungsfreier Motor Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend Gehärtete und geschliffene Z-Achsen Führungsbahn Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm Automatischer Längs- / Leitspindelantrieb Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen Vierfach-Stahlhalter Alle Führungen durch Keilleisten nachstellbar Rechts-/Linkslauf im Bedienfeld schaltbar Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert Kegelrollenlager in P5 Qualität Gehärtete Spindelnase mit Ø 26 mm Spindelbohrung Rollgewalzte Trapezspindeln Spanschutz am Oberschlitten Oberschlitten auf Planschlitten verschiebbar Reitstock zum Kegeldrehen ± 5 mm verstellbar Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel Leitspindel in zwei Sinterlagern gelagert Wechselzahnräder-Satz in Standardlieferumfang zum Gewindeschneiden Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm Drucklager Dreibacken-Drehfutter im Standardlieferumfang Not-Halt-Schlagschalter Komplett ausgestattet, wodurch der Anwender nach Inbetriebnahme sofort produktiv arbeiten kann Drehzahlwechsel leicht einstellbar über Potentiometer Digitale Drehzahlanzeige EMV-Filterklasse C1 Technische Daten Abmessungen und Gewichte Länge (Produkt) ca. 1370mm Breite/Tiefe (Produkt) ca. 640mm Höhe (Produkt) ca. 535mm Gewicht (Netto) ca. 196kg Arbeitsbereiche Spitzenhöhe 140mm Spitzenweite 700mm Umlaufdurchmesser über Maschinenbett 266mm Umlaufdurchmesser über Planschlitten 170mm Bettbreite 180mm Drehzahlbereich Anzahl der Drehzahlbereiche 6 Drehzahlbereich 150 – 2000min¯¹ Elektrische Daten Leistung Antriebsmotor 0,85kW Anschlussspannung 400V Netzfrequenz 50Hz Spindel Spindelaufnahme Kurzkegel Spindelbohrung/Stangendurchlass Durchmesser 26mm Spindelkonus MK 4 Stahlhalter Aufnahmehöhe max. 12mm Reitstock Reitstockaufnahme MK 2 Reitstock Pinolenhub 85mm Reitstock Pinolendurchmesser 30mm Steigungen Steigung Metrisch 0.2 - 3.5mm/U Anzahl der Steigungen Metrisch 18 Steigung Zoll 56 - 8Gg/1" Anzahl der Steigungen Zoll 21 Verfahrweg Verfahrweg Oberschlitten 60mm Verfahrweg Planschlitten 160mm Verfahrweg Bettschlitten 580mm Vorschub Vorschubbereich längs 0.07 - 0.4mm/U Anzahl der Vorschübe längs 6 Lieferumfang Dreibacken-Drehfutter Ø 125 mm, zentrisch spannend Feste Zentrierspitze MK 2 und MK 4 Vierfach-Stahlhalter 12 mm HSS Drehmeißel Spritzwand Spänewanne Wechselzahnräder-Satz Bedienwerkzeug
